модель 2014 года
- Модель GROM 125
- Код модели GROM125 AC

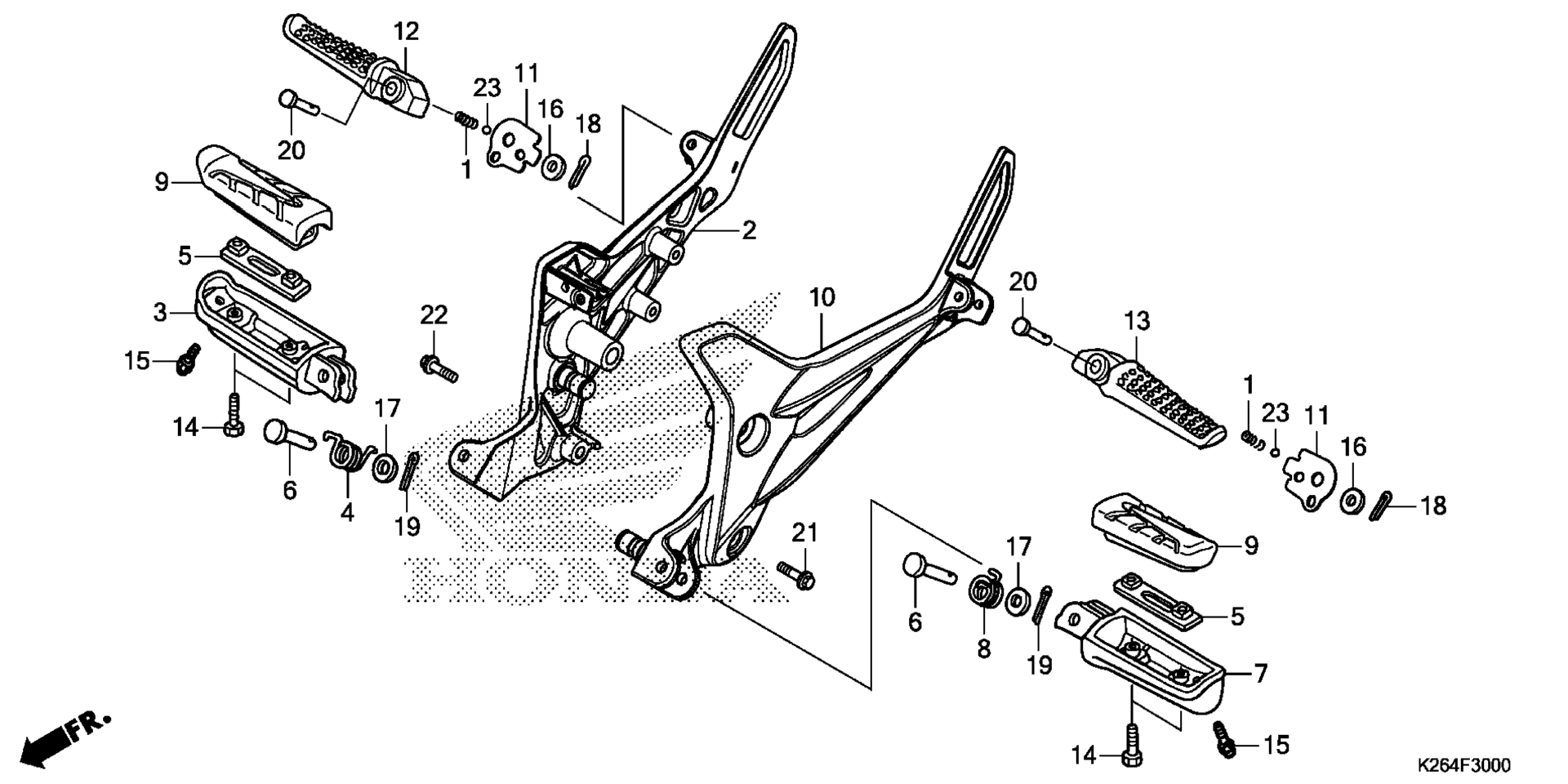

Схема подножка для GROM125 AC
Схема
Детали
Номер
Наименование детали
Цена
1
SPRING, KICK STARTER STOPPER art. 28333-300-000
По запросу
2
HOLDER, R. STEP art. 50600-K26-900
По запросу
3
ARM, R. STEP art. 50612-KYJ-305
По запросу
4
SPRING, R. STEP RETURN art. 50617-445-840
По запросу
5
PLATE, STEP SETTING art. 50619-MM5-000
По запросу
6
PIN, STEP BAR art. 50639-ML0-010
По запросу
7
ARM, L. STEP art. 50642-KYJ-305
По запросу
8
SPRING, L. STEP RETURN art. 50644-445-840
По запросу
9
RUBBER, MAIN STEP art. 50661-KYJ-305
По запросу
10
HOLDER, L. STEP art. 50700-K26-900
По запросу
11
PLATE, PILLION STEP CLICK art. 50718-MEE-000
По запросу
12
BAR, R. PILLION STEP (COO) art. 50720-K26-305
По запросу
13
BAR, L. PILLION STEP (COO) art. 50730-K26-305
По запросу
14
BOLT, MAIN STEP RUBBER SETTING art. 90115-MV9-000
По запросу
15
BOLT, CAP (8X8) art. 92501-08008-0A
По запросу
16
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
17
WASHER, PLAIN (8MM) art. 94102-08000
По запросу
18
PIN, SPLIT (1.6X12) art. 94201-16120
По запросу
19
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
20
PIN C, PILLION STEP art. 95015-83000
По запросу
21
BOLT, FLANGE (8X30) art. 95701-08030-00
По запросу
22
BOLT, FLANGE (8X35) art. 95701-08035-00
По запросу
23
BALL, STEEL (#8) (1/4) art. 96211-08000
По запросу
