модель 2014 года
- Модель VFR1200
- Код модели VFR1200FD AC

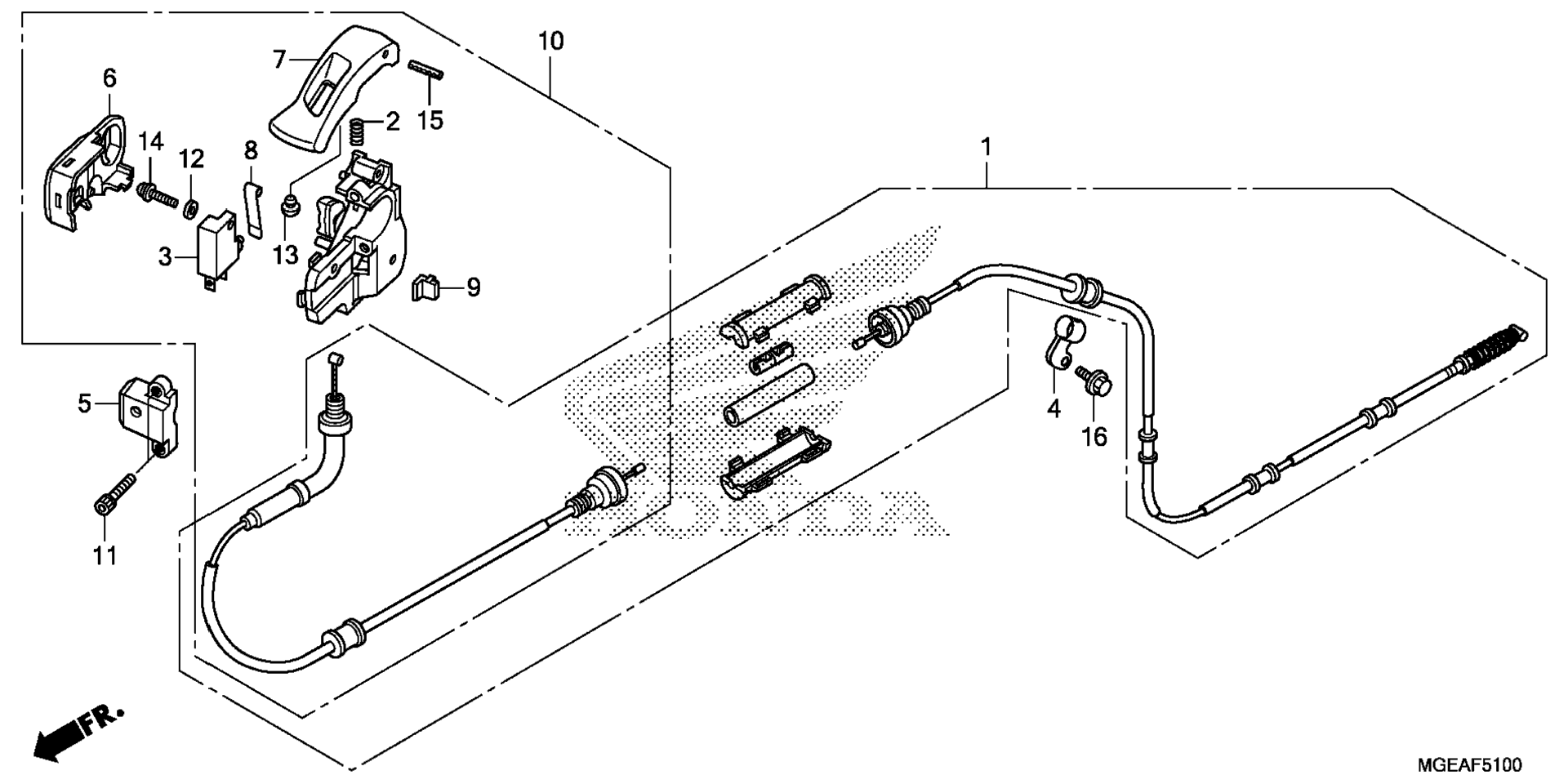

Схема PARKING тормоз рычага для VFR1200FD AC
Схема
Детали
Номер
Наименование детали
Цена
1
CABLE KIT, PARKING art. 06430-MGE-D01
По запросу
2
SPRING, BALL SETTING art. 24271-743-000
По запросу
3
SWITCH ASSY., FR. STOP (OMRON) art. 35340-HR0-305
По запросу
4
CLAMP, PARKING CABLE art. 43459-MGE-D00
По запросу
5
HOLDER (UPPER) art. 47111-MGE-D00
По запросу
6
COVER, HOLDER art. 47117-MGE-D00
По запросу
7
LEVER, PARKING TOP art. 47152-MGE-D00
По запросу
8
SPRING, SWITCH art. 47154-MGE-D00
По запросу
9
CAP, HOLDER (LOWER) art. 47156-MGE-D00
По запросу
10
LEVER ASSY., PARKING art. 47205-MGE-D01
По запросу
11
BOLT, SOCKET (5X20) art. 90116-MGE-D00
По запросу
12
WASHER, PLAIN (4X8) art. 90515-GN5-910
По запросу
13
PLUG, CHANGE REINFORCEMENT art. 90801-SB0-000
По запросу
14
SCREW-WASHER (4X14) art. 93892-04014-07
По запросу
15
PIN, SPRING (3X28) art. 94305-30283
По запросу
16
BOLT, FLANGE (6X12) art. 95701-06012-07
По запросу
