модель 2014 года
- Модель VFR1200
- Код модели VFR1200FD AC

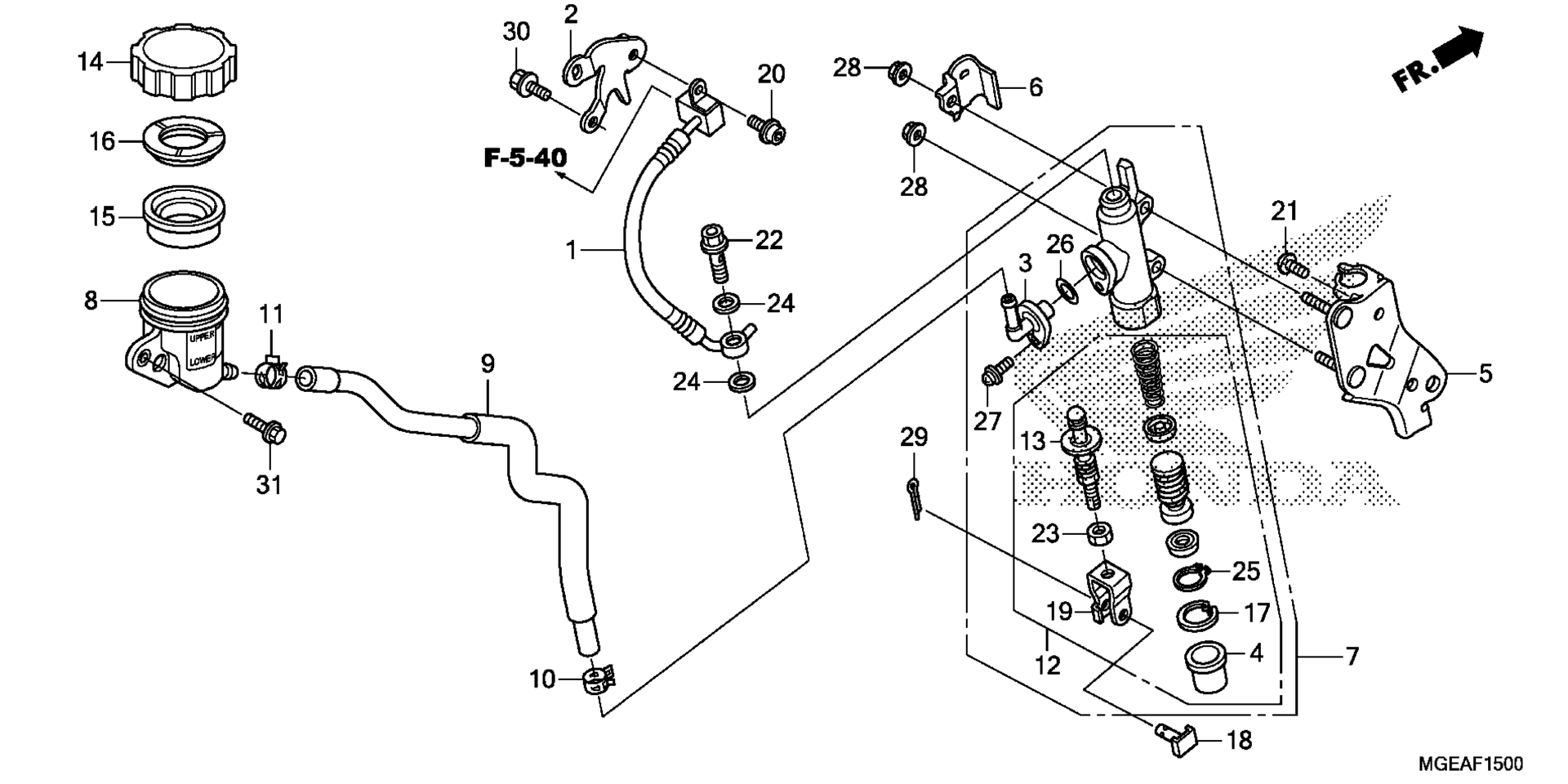

Схема заднего главного цилиндра тормоза для VFR1200FD AC
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE A, RR. BRAKE art. 43310-MGE-013
По запросу
2
STAY, RR. BRAKE HOSE art. 43325-MGE-000
По запросу
3
CONNECTOR, MASTER CYLINDER art. 43503-MER-D01
По запросу
4
BOOT art. 43504-MB2-006
По запросу
5
STAY, RR. MASTER CYLINDER art. 43505-MGE-000
По запросу
6
COVER, STOP SWITCH art. 43506-MGE-000
По запросу
7
MASTER CYLINDER SUB-ASSY., RR. (COO) art. 43510-MGE-006
По запросу
8
CUP, MASTER CYLINDER OIL art. 43511-MGE-016
По запросу
9
HOSE, RR. BRAKE MASTER CYLINDER art. 43512-MGE-006
По запросу
10
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-KS6-701
По запросу
11
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-MN9-006
По запросу
12
PISTON SET, RR. MASTER CYLINDER art. 43520-MGE-006
По запросу
13
ROD, PUSH art. 43530-MGE-006
По запросу
14
CAP, OIL CUP art. 45513-MEL-D21
По запросу
15
DIAPHRAGM art. 45520-300-000
По запросу
16
PLATE, DIAPHRAGM art. 45521-MJ6-006
По запросу
17
CIRCLIP art. 46182-MEL-D21
По запросу
18
PIN, BRAKE ROD art. 46503-MAL-000
По запросу
19
JOINT, BRAKE ROD art. 46504-MAL-601
По запросу
20
BOLT, FLANGE SOCKET (6X12) art. 90009-MF5-000
По запросу
21
BOLT, SPECIAL (6X14) art. 90118-MCL-000
По запросу
22
BOLT, OIL (10X22) art. 90145-MS9-612
По запросу
23
NUT, HEX. (8MM) art. 90301-MEH-006
По запросу
24
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
25
CIRCLIP, PISTON art. 90651-MBG-006
По запросу
26
O-RING (14.8X2.4) art. 91212-422-006
По запросу
27
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
28
NUT, FLANGE (6MM) art. 94050-06070
По запросу
29
PIN, SPLIT (2.0X12) art. 94201-20120
По запросу
30
BOLT, FLANGE (6X12) art. 95701-06012-07
По запросу
31
BOLT, FLANGE (6X16) art. 96001-06016-07
По запросу
