модель 2014 года
- Модель VT750
- Код модели VT750CS A

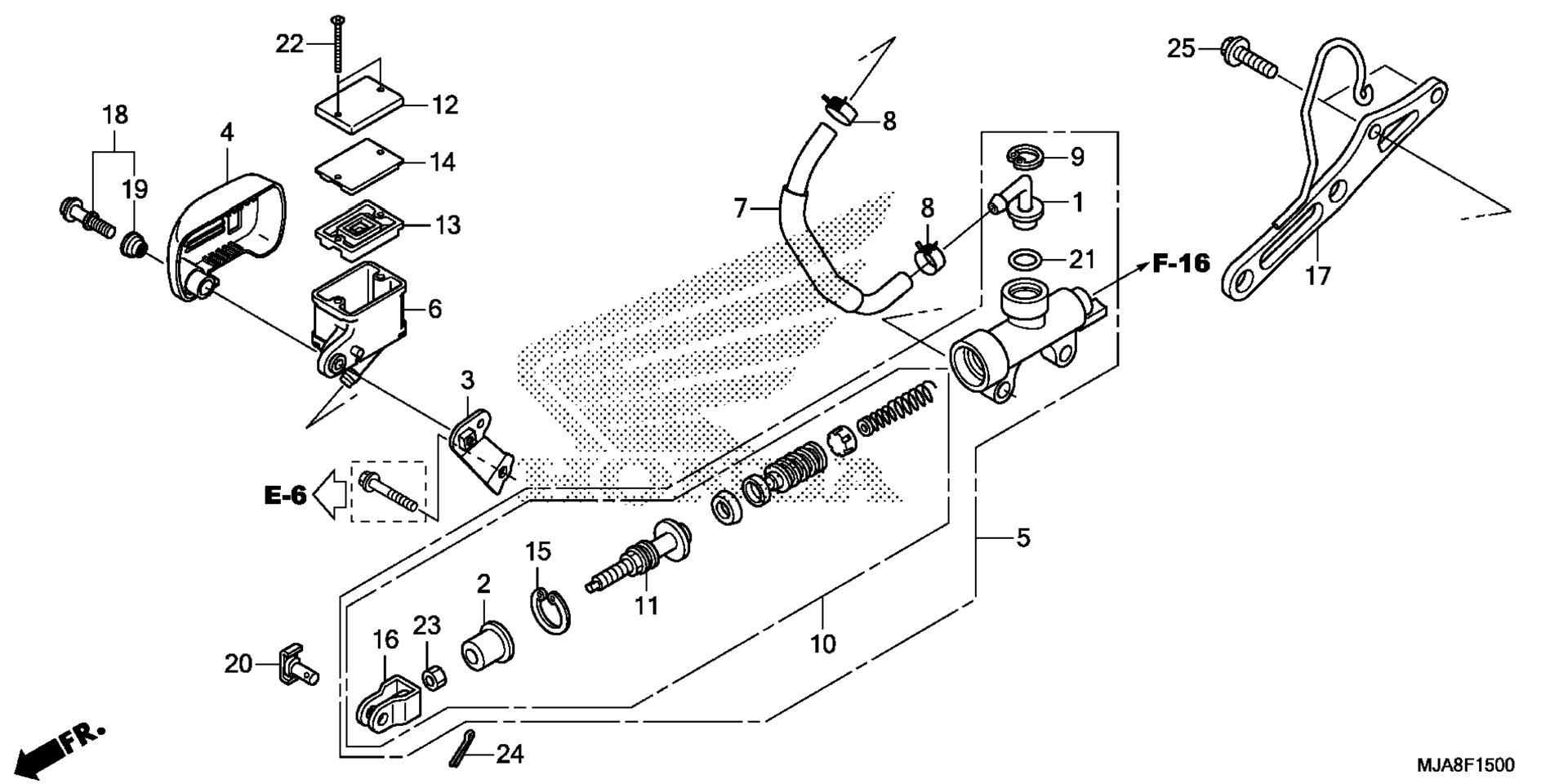

Схема заднего главного цилиндра тормоза для VT750CS A
Схема
Детали
Номер
Наименование детали
Цена
1
CONNECTOR, MASTER CYLINDER art. 43503-KS6-701
По запросу
2
BOOT art. 43504-MB2-006
По запросу
3
STAY, OIL CUP art. 43505-MEG-H10
По запросу
4
COVER, OIL CUP art. 43506-MEG-H10
По запросу
5
MASTER CYLINDER SUB-ASSY., RR. (COO) (NISSIN) art. 43510-MJA-305
По запросу
6
CUP, OIL art. 43511-KV3-831
По запросу
7
HOSE, RR. MASTER CYLINDER art. 43512-MEG-H11
По запросу
8
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-KS6-701
По запросу
9
CIRCLIP, RR. MASTER CYLINDER art. 43517-KS6-701
По запросу
10
PISTON SET, RR. MASTER CYLINDER art. 43520-MEG-H11
По запросу
11
ROD, PUSH (NISSIN) art. 43530-MW0-006
По запросу
12
CAP, MASTER CYLINDER (COO) art. 45513-HR0-305
По запросу
13
DIAPHRAGM art. 45520-MG7-006
По запросу
14
PLATE, DIAPHRAGM art. 45521-HA2-006
По запросу
15
CIRCLIP art. 46182-MEL-D21
По запросу
16
JOINT, BRAKE ROD art. 46504-MAH-671
По запросу
17
BRACKET, RR. BRAKE MASTER CYLINDER art. 50616-MEG-H10
По запросу
18
BOLT ASSY., SPECIAL (6X26.6) art. 90110-MEG-H10
По запросу
19
RUBBER, MOUNTING art. 90543-MBA-000
По запросу
20
PIN, JOINT art. 90751-MEH-000
По запросу
21
O-RING (14.8X2.4) art. 91212-422-006
По запросу
22
SCREW, FLAT (4X40) art. 93600-04040-1G
По запросу
23
NUT, HEX. (8MM) art. 94002-08000-0S
По запросу
24
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
25
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
