модель 2014 года
- Модель VT750
- Код модели VT750CS A

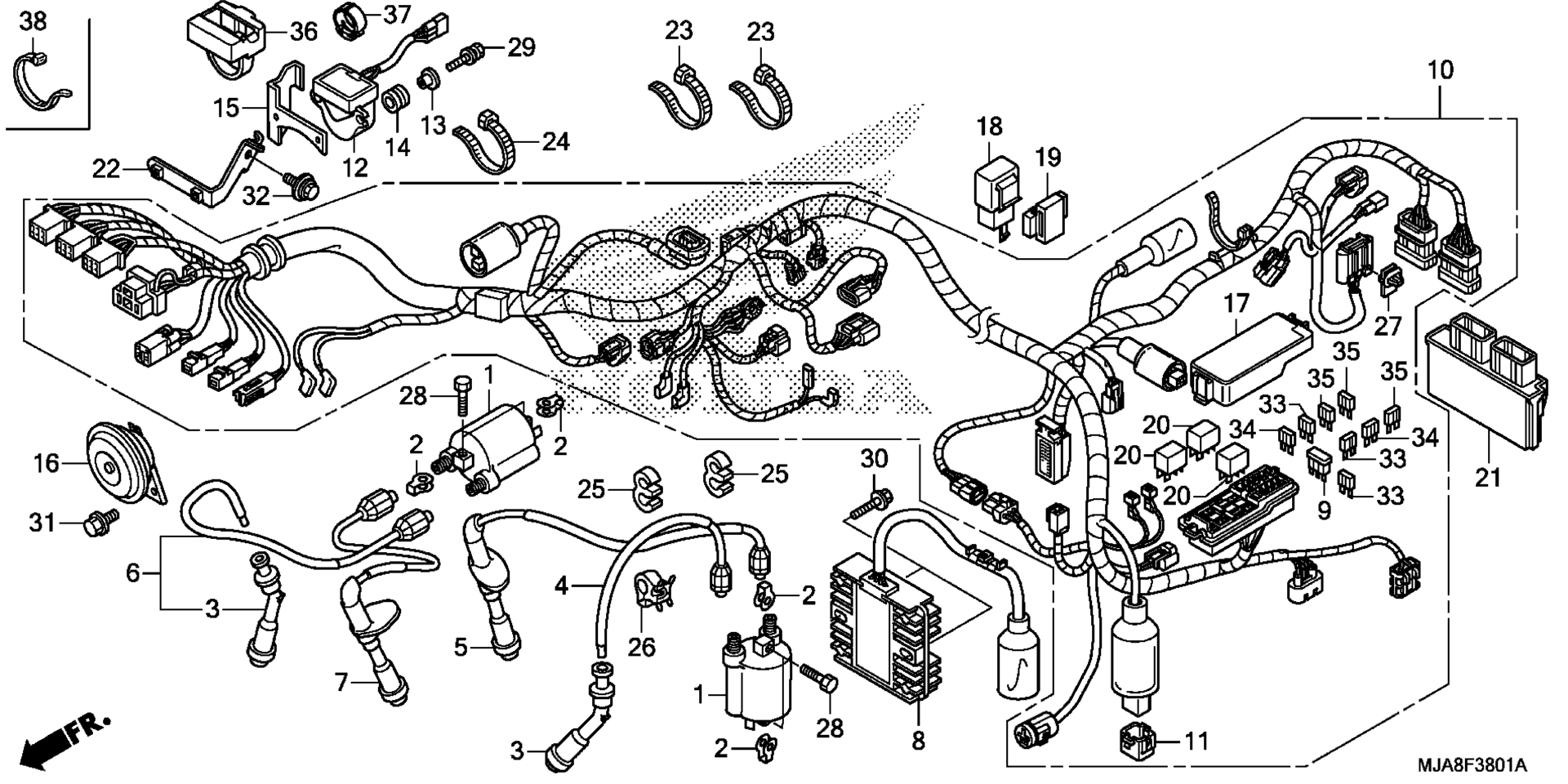

Схема жгута проводов (2) для VT750CS A
Схема
Детали
Номер
Наименование детали
Цена
1
COIL, IGNITION art. 30510-MCC-003
По запросу
2
SPACER, IGNITION COIL art. 30520-ML7-000
По запросу
3
CAP ASSY., NOISE SUPPRESSOR art. 30700-KK6-153
По запросу
4
WIRE, L. RR. IGNITION art. 30753-MEG-H11
По запросу
5
WIRE, R. RR. IGNITION art. 30754-MEG-H11
По запросу
6
WIRE ASSY., R. FR. IGNITION art. 30771-MEG-000
По запросу
7
WIRE ASSY., L. FR. IGNITION art. 30772-MEG-000
По запросу
8
RECTIFIER ASSY., REGULATE art. 31600-MFE-641
По запросу
9
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
10
WIRE HARNESS art. 32100-MEG-H10
По запросу
11
CAP, DUMMY (4P) (RED) art. 32606-GEV-761
По запросу
12
SENSOR, BANK ANGLE art. 35161-MJA-A01
По запросу
12
SENSOR, BANK ANGLE art. 35161-MFE-644
По запросу
13
COLLAR art. 35162-MN5-003
По запросу
14
GROMMET art. 35163-MN5-003
По запросу
15
PLATE, BANK ANGLE SENSOR art. 35165-MEG-A60
По запросу
16
HORN (HIGH) art. 38110-KB1-921
По запросу
17
COVER (UPPER) art. 38252-MFJ-D01
По запросу
20
RELAY ASSY., POWER (MICRO ISO 4P) art. 38501-MKP-DN1
По запросу
21
PGM-FI UNIT art. 38770-MEG-A62
По запросу
22
BRACKET, BANK ANGLE SENSOR art. 50128-MEG-A60
По запросу
23
BAND, WIRE HARNESS art. 90620-SB2-003
По запросу
24
BAND, WIRE (165MM) (BLACK) art. 90651-KV6-003
По запросу
25
CLIP, HIGH TENSION CORD art. 90658-ZA0-930
По запросу
26
CLIP, CABLE (15MM) art. 90690-GHB-651
По запросу
27
CLIP, CONNECTOR (BLACK) art. 91565-SEL-003
По запросу
28
BOLT, HEX. (6X20) art. 92101-06020-4J
По запросу
29
BOLT-WASHER (4X25) art. 93401-04025-08
По запросу
30
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
31
BOLT, FLANGE (8X12) art. 95701-08012-07
По запросу
32
BOLT, FLANGE (6X10) art. 96001-06010-00
По запросу
33
FUSE, MINI (10A) art. 98200-41000
По запросу
34
FUSE, MINI (20A) art. 98200-42000
По запросу
35
FUSE, MINI (30A) art. 98200-43000
По запросу
36
CUSHION, BANK ANGLE art. 35165-MJA-A00
По запросу
37
CLIP, WIRE HARNESS art. 90683-KJ2-003
По запросу
38
TY-RAP, CABLE art. 91560-MS8-600
По запросу
