модель 2015 года
- Модель CB1000R
- Код модели CB1000R 4AC

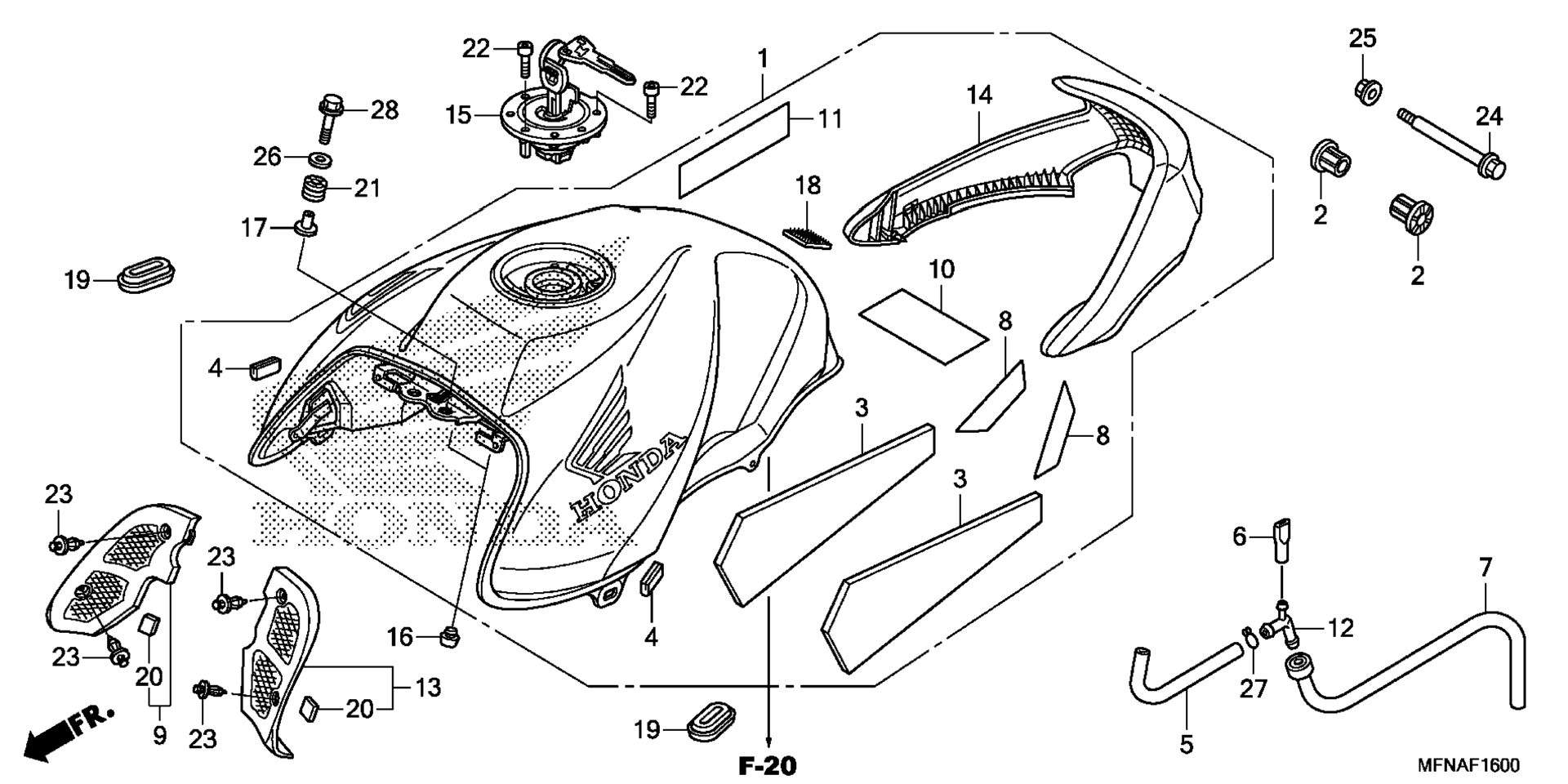

Схема топливного бака для CB1000R 4AC
Схема
Детали
Номер
Наименование детали
Цена
1
TANK SET, FUEL (TYPE2) (WL) art. 17500-MFN-730ZA
По запросу
2
CUSHION, RR. FUEL TANK PIVOT art. 17506-MBZ-K00
По запросу
3
MAT, FUEL TANK SIDE art. 17515-MFN-D00
По запросу
4
TRIM, FUEL TANK art. 17518-MFN-D00
По запросу
5
TUBE, DRAIN art. 17542-MFN-D00
По запросу
6
CAP, JOINT (THREE-WAY) art. 17544-MGJ-H00
По запросу
7
TUBE, THREE WAY JOINT art. 17545-MFN-D00
По запросу
8
FILM, TANK PROTECTOR art. 17551-MFN-D00
По запросу
9
COVER, R. TANK (INNER) art. 17555-MFN-D00
По запросу
10
FILM A, PROTECTOR art. 17556-MEL-300
По запросу
11
FILM B, PROTECTOR art. 17557-MEE-300
По запросу
12
JOINT, THREE WAY art. 17559-MEL-D20
По запросу
13
COVER, L. TANK (INNER) art. 17565-MFN-D00
По запросу
14
PAD, FUEL TANK art. 17580-MFN-D00
По запросу
15
CAP, FUEL FILLER art. 17620-MAS-E04
По запросу
16
RUBBER B, STOPPER art. 50354-428-000
По запросу
17
COLLAR, SETTING art. 61104-422-000
По запросу
18
FASTENER A, DUAL LOCK (30X30) art. 64215-MER-R60
По запросу
19
GROMMET, SIDE COVER art. 83551-ME9-000
По запросу
20
RUBBER, TANK COVER (INNER) art. 83606-MFN-D00
По запросу
21
RUBBER, TAILLIGHT MOUNTING art. 84703-425-000
По запросу
22
BOLT, SOCKET (4X21) art. 90074-MT4-000
По запросу
23
RIVET, PUSH art. 90116-MCS-G00
По запросу
24
BOLT, TANK HINGE art. 90135-MS2-000
По запросу
25
NUT, U (6MM) (FUSE RASHI) art. 90301-473-003
По запросу
26
WASHER, PLAIN (6MM) art. 90525-428-900
По запросу
27
Стопор Honda art. 95002-02120
от 263 ₽
28
BOLT, FLANGE (6X28) art. 96001-06028-07
По запросу
