модель 2015 года
- Модель CB1000R
- Код модели CB1000R 4AC

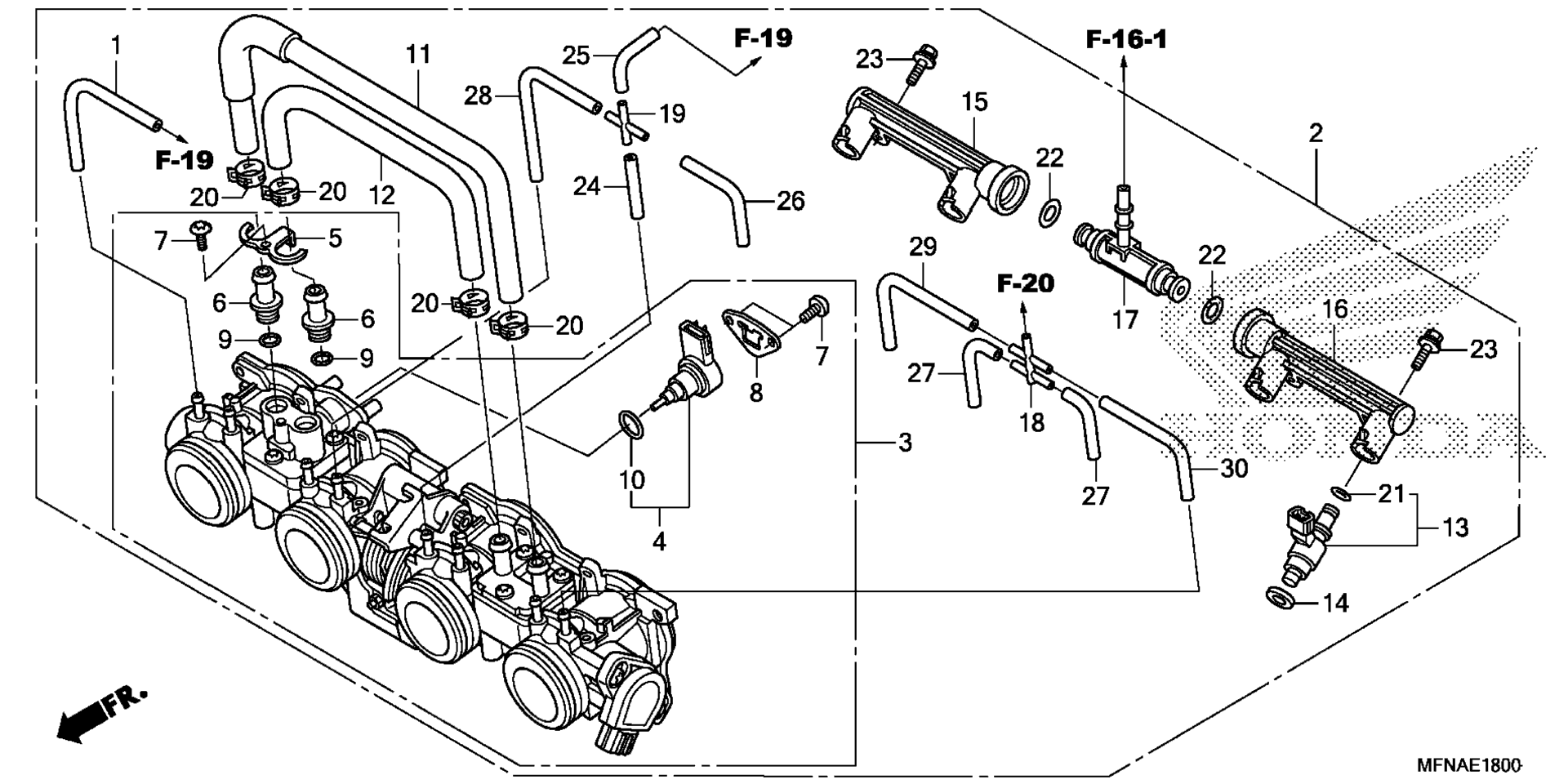

Схема дроссельного узла для CB1000R 4AC
Схема
Детали
Номер
Наименование детали
Цена
1
TUBE (3.5X970) art. 16197-MFN-D01
По запросу
2
BODY ASSY., THROTTLE (GQ3VA B) art. 16400-MFN-L62
По запросу
3
BODY ASSY., THROTTLE art. 16401-MFN-L62
По запросу
4
MOTOR ASSY. art. 16430-MFJ-D01
По запросу
5
PLATE, JOINT art. 16431-MFJ-D01
По запросу
6
JOINT, IDLE AIR CONTROL VALVE art. 16432-MFG-D01
По запросу
7
SCREW, TORX art. 16433-HN8-A61
По запросу
8
PLATE, IDLE AIR CONTROL VALVE art. 16433-MEW-921
По запросу
9
O-RING art. 16434-MFJ-D01
По запросу
10
O-RING (17.8X1.9) art. 16435-MFJ-D01
По запросу
11
TUBE (9X285) art. 16440-MFA-D01
По запросу
12
TUBE art. 16441-MFA-D01
По запросу
13
INJECTOR ASSY., FUEL art. 16450-MFA-D02
По запросу
14
SEAL RING, INJECTOR art. 16472-MCW-000
По запросу
15
PIPE A, FUEL art. 16610-MFA-D01
По запросу
16
PIPE B, FUEL art. 16620-MFA-D01
По запросу
17
T-JOINT, FUEL art. 16630-MFM-003
По запросу
18
JOINT, FIVE-WAY art. 17201-MCJ-003
По запросу
19
JOINT, FOUR-WAY art. 17201-MCZ-003
По запросу
20
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-MN9-006
По запросу
21
O-RING (7.8X1.9) art. 91301-P7A-004
По запросу
22
O-RING (7.47X3.6) art. 91301-PLC-000
По запросу
23
BOLT-WASHER (5X20) art. 93401-05020-00
По запросу
24
BULK HOSE, VACUUM (3.5X1000) (3.5X60) art. 95005-35001-20M
По запросу
25
BULK HOSE, VACUUM (3.5X1000) (3.5X70) art. 95005-35001-20M
По запросу
26
BULK HOSE, VACUUM (3.5X1000) (3.5X80) art. 95005-35001-20M
По запросу
27
BULK HOSE, VACUUM (3.5X1000) (3.5X90) art. 95005-35001-20M
По запросу
28
BULK HOSE, VACUUM (3.5X1000) (3.5X140) art. 95005-35001-20M
По запросу
29
BULK HOSE, VACUUM (3.5X1000) (3.5X150) art. 95005-35001-20M
По запросу
30
BULK HOSE, VACUUM (3.5X1000) (3.5X170) art. 95005-35001-20M
По запросу
Другие схемы модели
Дроссельный узел
