модель 2015 года
- Модель CTX700
- Код модели CTX700 A

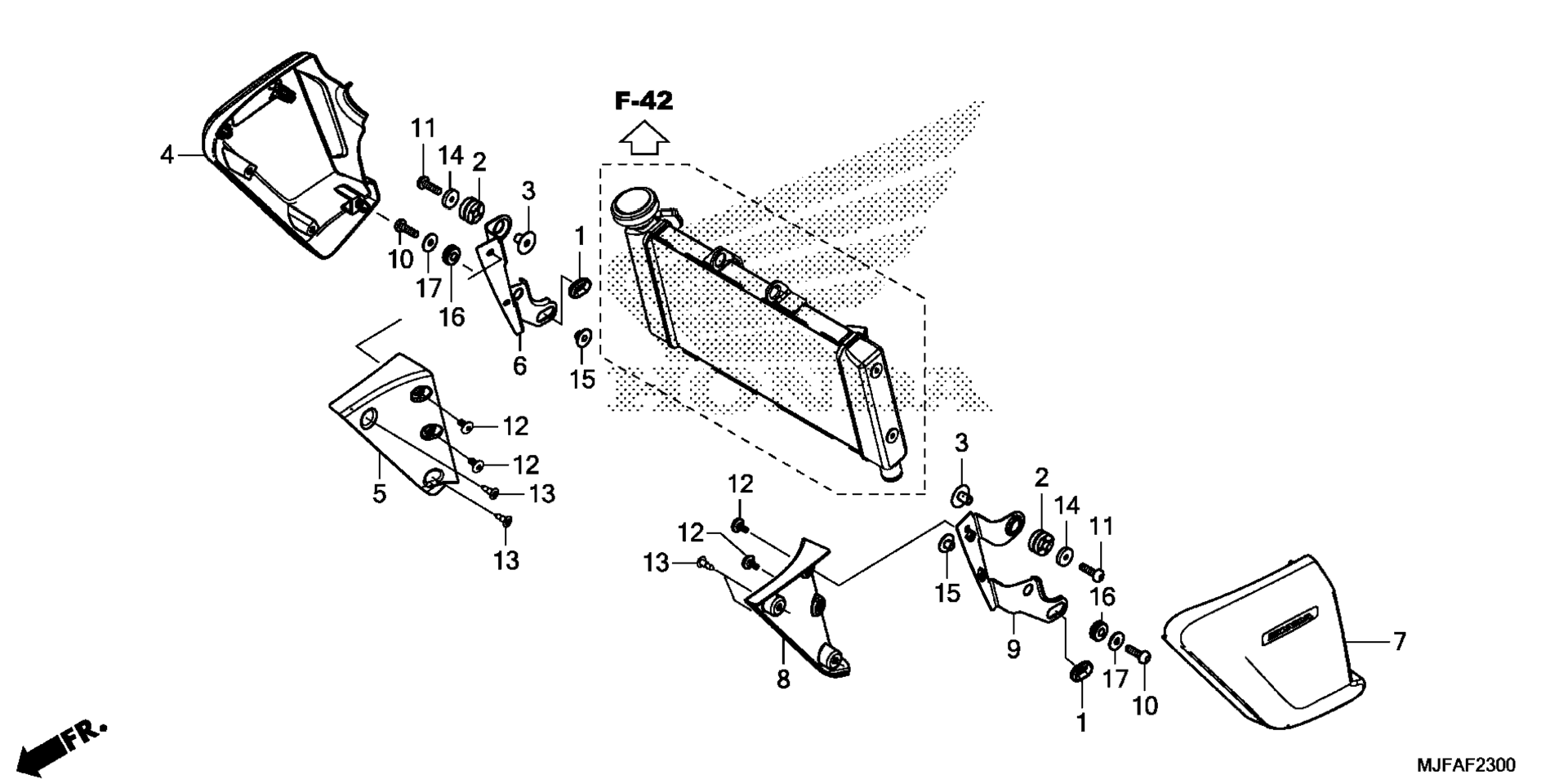

Схема радиатора COVER для CTX700 A
Схема
Детали
Номер
Наименование детали
Цена
1
GROMMET A, AIR CLEANER HOUSING art. 17247-240-000
По запросу
2
RUBBER, RADIATOR MOUNTING art. 19051-KRN-000
По запросу
3
COLLAR, RADIATOR MOUNTING art. 19052-KA3-710
По запросу
4
COVER SET, R. RADIATOR SIDE (WL) art. 64320-MJF-A30
По запросу
5
COVER, R. RADIATOR SIDE (INNER) art. 64322-MJF-A30
По запросу
6
STAY, R. RADIATOR SIDE COVER art. 64331-MJF-A30
По запросу
7
COVER SET, L. RADIATOR SIDE (WL) art. 64370-MJF-A30
По запросу
8
COVER, L. RADIATOR SIDE (INNER) art. 64372-MJF-A30
По запросу
9
STAY, L. RADIATOR SIDE COVER art. 64381-MJF-A30
По запросу
10
BOLT, SPECIAL (6X22) art. 90085-KFB-000
По запросу
11
BOLT, SPECIAL (6X25) art. 90085-MBW-000
По запросу
12
SCREW, SPECIAL (5X11) art. 90114-MGE-000
По запросу
13
CLIP, BUMPER SEAL art. 90116-SP0-003
По запросу
14
WASHER (6.5X25X1.5) art. 90404-680-000
По запросу
15
COLLAR A, AIR CLEANER HOUSING art. 90501-MC4-000
По запросу
16
GROMMET A, AIR CLEANER HOUSING art. 90505-MC4-000
По запросу
17
WASHER, PLAIN (6MM) art. 94103-06700
По запросу
