модель 2015 года
- Модель CTX700
- Код модели CTX700 A

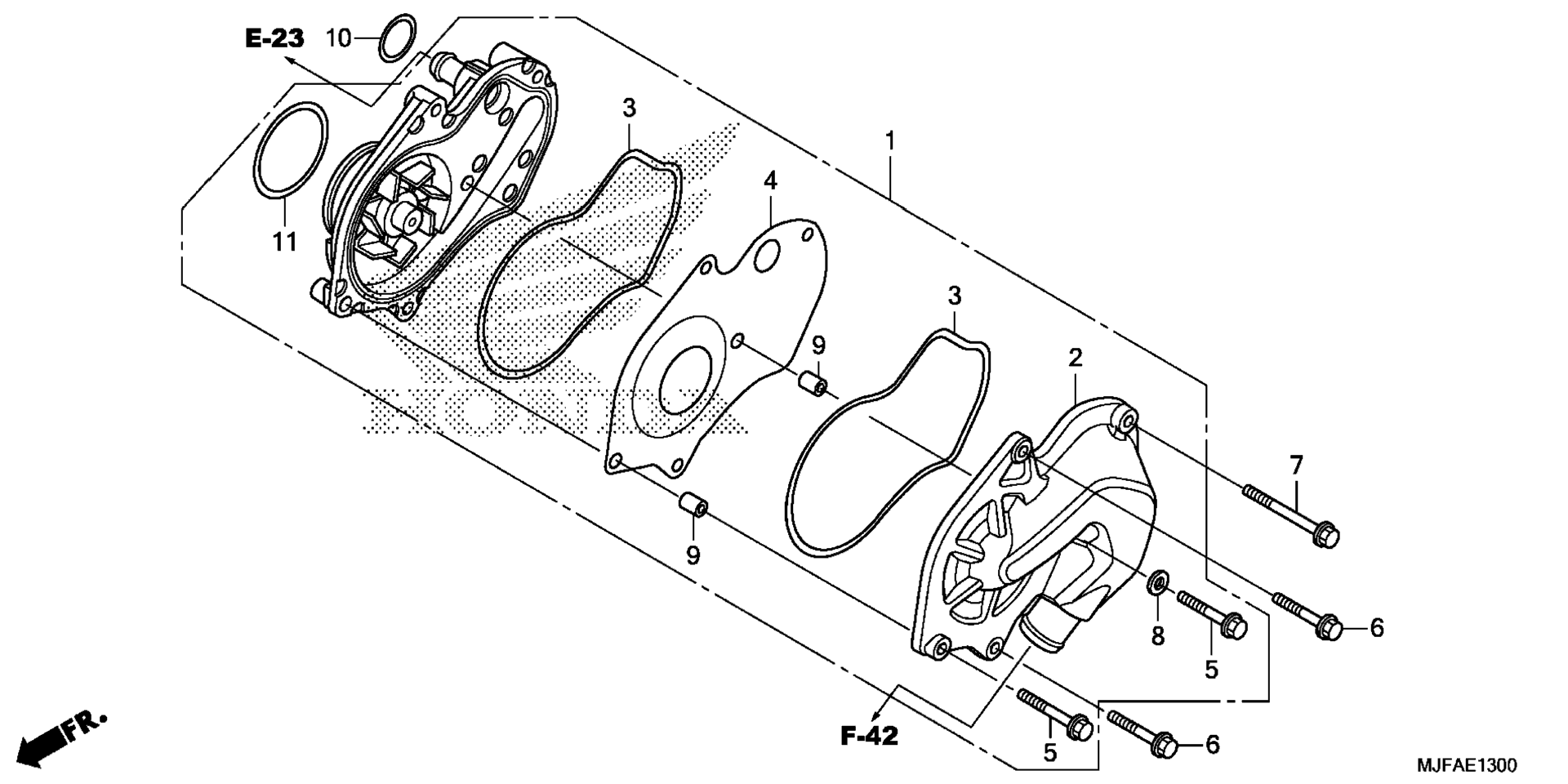

Схема водяной помпы для CTX700 A
Схема
Детали
Номер
Наименование детали
Цена
1
WATER PUMP ASSY. art. 19200-MGS-D10
По запросу
2
COVER, WATER PUMP art. 19221-MGS-D10
По запросу
3
GASKET, WATER PUMP BODY art. 19226-MGS-D30
По запросу
4
PLATE, WATER PUMP art. 19231-MGS-D30
По запросу
5
BOLT, FLANGE (6X32) (NSHF) art. 90006-GHB-690
По запросу
6
BOLT, FLANGE (6X35) (NSHF) art. 90006-GHB-700
По запросу
7
BOLT, FLANGE (6X50) (NSHF) art. 90006-GHB-730
По запросу
8
WASHER, SEALING (6.5MM) art. 90406-MGS-D30
По запросу
8
WASHER, SEALING (6.5MM) art. 90463-ML7-000
По запросу
9
PIN, DOWEL (8X10) art. 90704-MGS-D30
По запросу
10
O-RING (23.5X2) art. 91306-ZY3-003
По запросу
11
O-RING (48X2.6) art. 91301-MGS-D30
По запросу
