модель 2015 года
- Модель Gl1800
- Код модели GL1800C 2AC

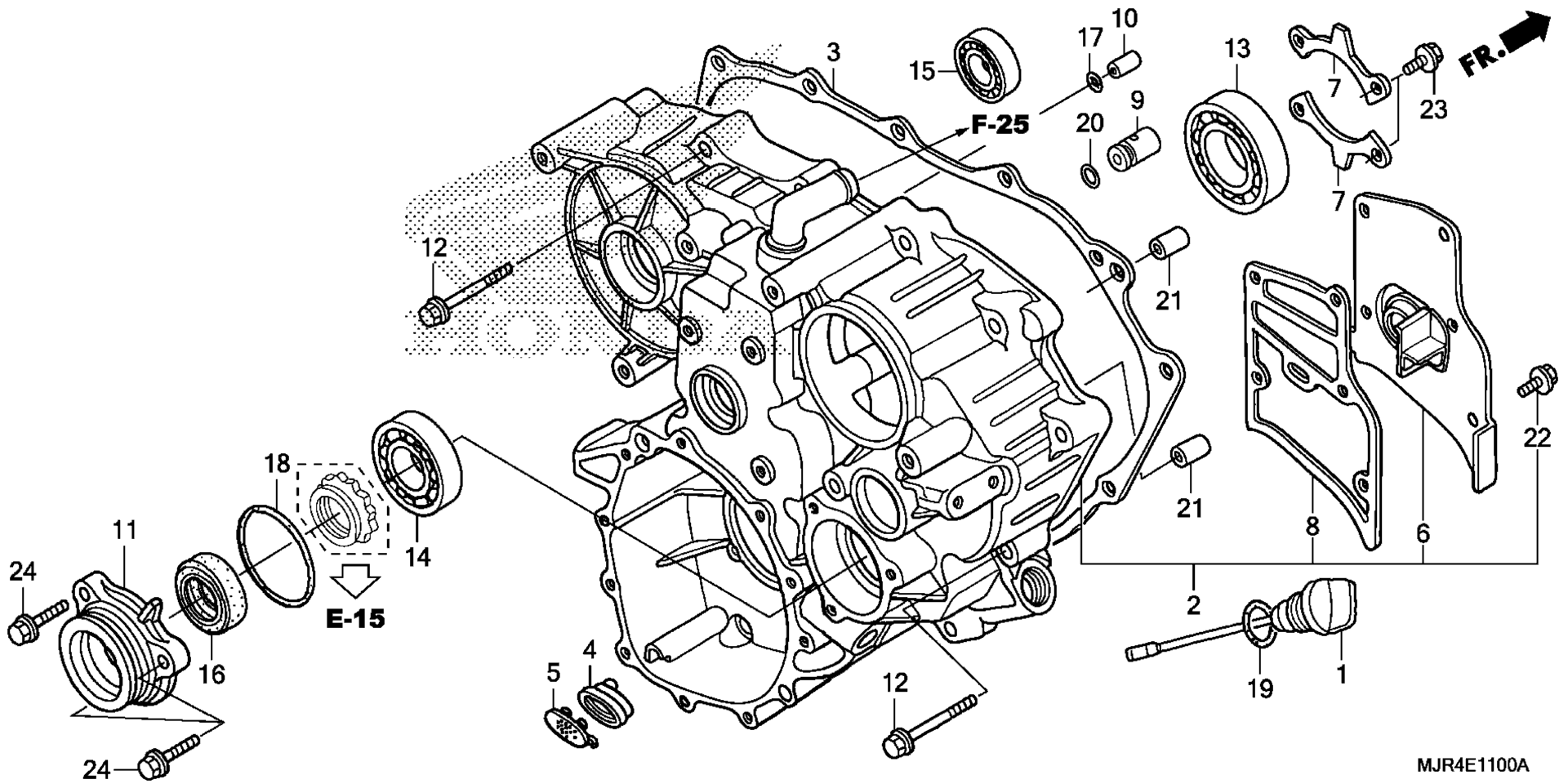

Схема задний картер для GL1800C 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
DIPSTICK, OIL art. 15650-MJR-670
По запросу
2
CASE ASSY., RR. art. 21100-MJR-670
По запросу
3
GASKET, RR. CASE art. 21112-MCA-020
По запросу
4
BODY, SCAVENGE OIL PUMP STRAINER art. 21116-MCA-780
По запросу
5
CAP, SCAVENGE OIL PUMP STRAINER art. 21117-MCA-780
По запросу
6
PLATE, BREATHER art. 21120-MEC-000
По запросу
7
PLATE, PRIMARY BEARING SETTING art. 21122-MN5-000
По запросу
8
GASKET, BREATHER PLATE art. 21125-MEC-003
По запросу
9
VALVE ASSY., CLUTCH REGULATOR art. 22360-MEC-000
По запросу
10
ORIFICE, CLUTCH CONTROL art. 22465-MCA-000
По запросу
11
HOLDER, FINAL SHAFT BEARING art. 23751-MN5-000
По запросу
12
BOLT, FLANGE (8X45) art. 90101-MCA-A20
По запросу
13
BEARING, RADIAL BALL (6010) (NTN) art. 91002-MN5-003
По запросу
14
BEARING, RADIAL BALL (6206) (NTN) art. 91006-MT3-003
По запросу
15
BEARING, RADIAL BALL (6905) art. 91015-MCA-003
По запросу
16
OIL SEAL (28X48X9) (NOK) art. 91204-MN5-005
По запросу
17
O-RING B (6.8X2.5) (ARAI) art. 91304-MC7-003
По запросу
18
O-RING (62.4X3.1) art. 91316-PE7-730
По запросу
19
O-RING (18X3) art. 91307-035-000
По запросу
20
Кольцо 14.8X2.2 Honda art. 91313-MG7-004
По запросу
21
PIN, DOWEL (10X16) art. 94301-10160
По запросу
22
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
23
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
24
BOLT, FLANGE (8X28) art. 95701-08028-00
По запросу
