модель 2015 года
- Модель Gl1800
- Код модели GL1800C 2AC

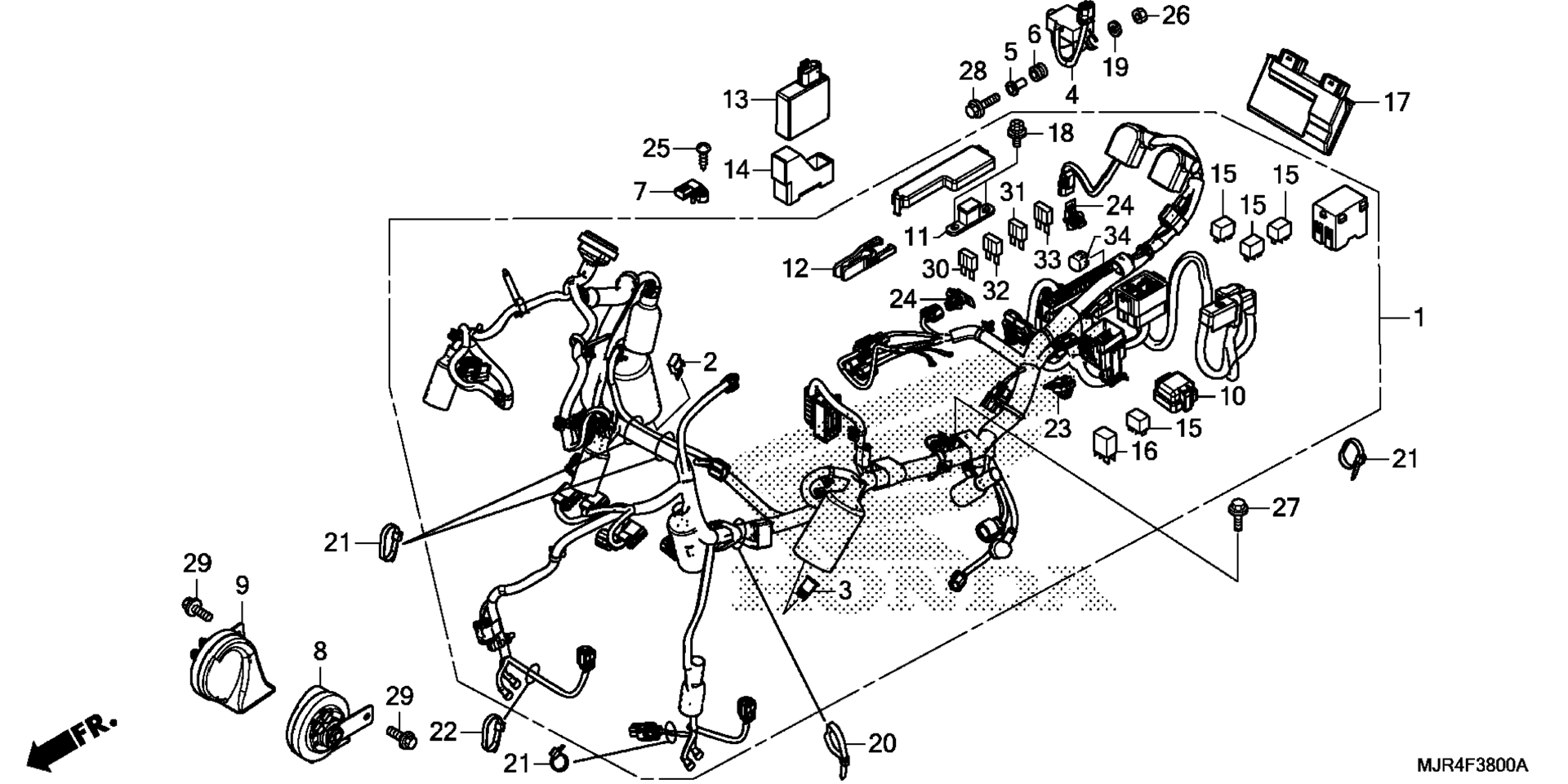

Схема жгута проводов для GL1800C 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
WIRE HARNESS art. 32100-MJR-770
По запросу
2
DIODE (3P) art. 32146-SJ4-003
По запросу
3
CONNECTOR, DIODE (3P) art. 32147-SF1-003
По запросу
4
SENSOR, BANK ANGLE art. 35161-MJR-671
По запросу
5
COLLAR art. 35162-MJR-671
По запросу
6
GROMMET art. 35163-MGC-003
По запросу
7
SENSOR ASSY., MAP art. 37830-MEL-003
По запросу
8
HORN ASSY. (HIGH) art. 38110-MCA-003
По запросу
9
HORN ASSY. (LOW) art. 38120-MCA-003
По запросу
10
COVER, RELAY BLOCK (UPPER) (2P) art. 38182-SDA-003
По запросу
11
FUSE, BLOCK (120A) art. 38213-SP0-003
По запросу
12
PULLER, MINI FUSE (SUMITOMO) art. 38235-S04-003
По запросу
13
RELAY, TURN SIGNAL (LED) art. 38301-MJR-771
По запросу
14
CUSHION, TURN SIGNAL RELAY art. 38306-MJR-670
По запросу
15
RELAY ASSY., POWER (MICRO ISO 4P) art. 38501-MCA-A61
По запросу
16
RELAY, POWER (MICRO ISO 4P) art. 38503-MCA-A61
По запросу
17
PGM-FI UNIT art. 38770-MJR-671
По запросу
18
BOLT (5X13) art. 90114-SG0-003
По запросу
19
WASHER, PLAIN (6MM) art. 90504-HW1-670
По запросу
20
BAND, WIRE HARNESS art. 90620-SB2-003
По запросу
21
BAND, WIRE (165MM) (BLACK) art. 90651-KV6-003
По запросу
22
BAND, WIRE (BLACK) art. 90652-KT1-771
По запросу
23
CLIP, CONNECTOR (DARK BROWN) art. 91535-TA0-003
По запросу
24
CLIP, CONNECTOR (BLACK) art. 91565-SEL-003
По запросу
25
SCREW, TAPPING (5X20) art. 93903-25480
По запросу
26
NUT, HEX. (6MM) art. 94001-06490-0S
По запросу
27
BOLT, FLANGE (6X20) art. 95701-06020-08
По запросу
28
BOLT, FLANGE (6X25) art. 95701-06025-07
По запросу
29
BOLT, FLANGE (8X16) art. 95701-08016-08
По запросу
30
FUSE, MINI (10A) art. 98200-41000
По запросу
31
FUSE, MINI (15A) art. 98200-41500
По запросу
32
FUSE, MINI (20A) art. 98200-42000
По запросу
33
FUSE, MINI (30A) art. 98200-43000
По запросу
34
CAP, DUMMY (4P) (RED) art. 32606-GEV-761
По запросу
