модель 2015 года
- Модель VFR 800
- Код модели VFR800FD 2AC

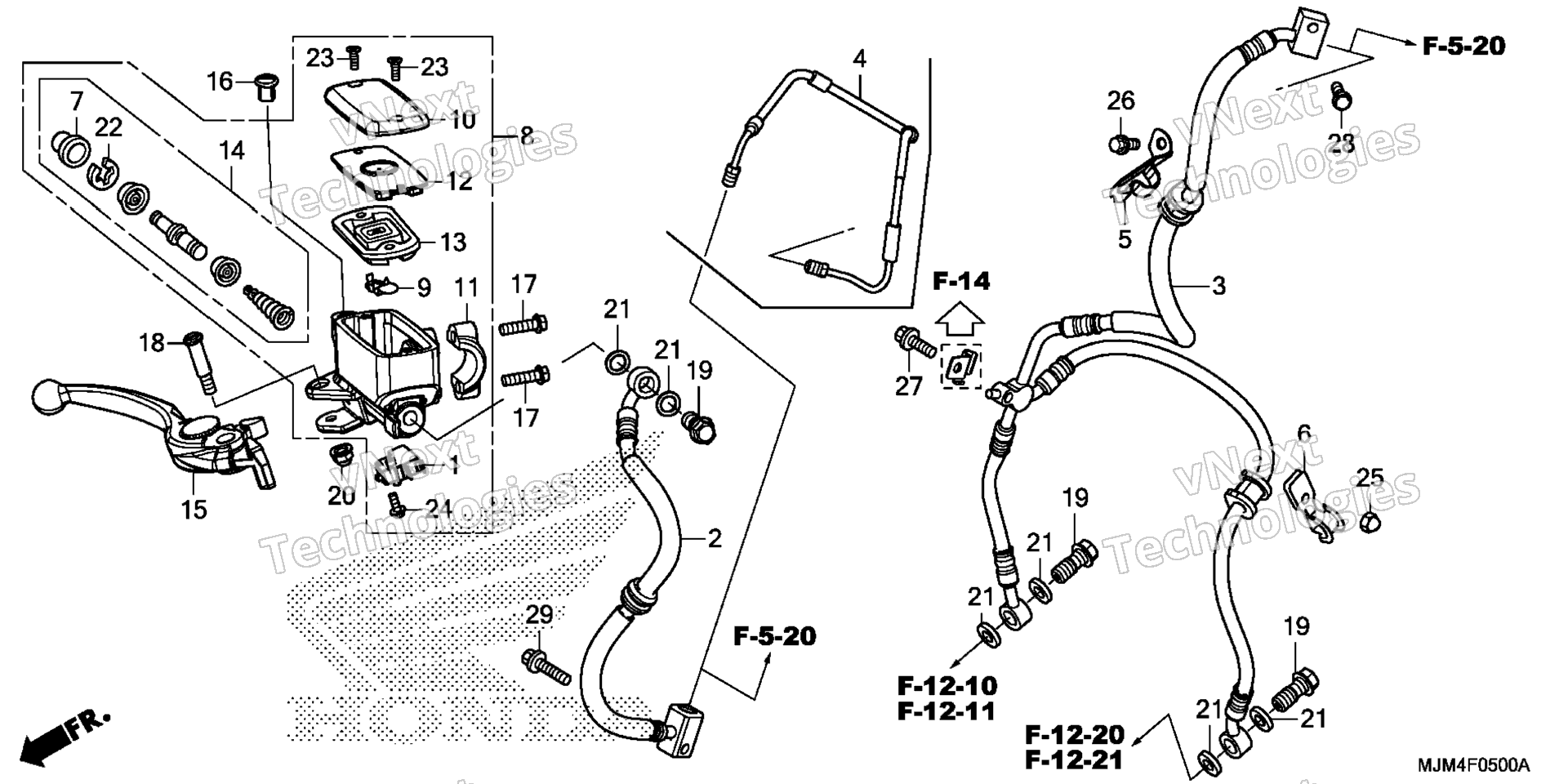

Схема переднего главного цилиндра тормоза для VFR800FD 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP art. 35340-MGS-D31
По запросу
2
HOSE A, FR. BRAKE art. 45124-MJM-D11
По запросу
3
HOSE B, FR. BRAKE art. 45125-MJM-D11
По запросу
5
CLAMP, FR. BRAKE HOSE art. 45156-MJM-D10
По запросу
6
CLAMP A, FR. BRAKE HOSE art. 45158-MFL-D00
По запросу
7
BOOT art. 45504-410-003
По запросу
8
MASTER CYLINDER SUB-ASSY., FR. (COO) (NISSIN) art. 45510-MGH-641
По запросу
9
PROTECTOR art. 45512-MA6-006
По запросу
10
CAP, MASTER CYLINDER (NISSIN) art. 45513-MM5-016
По запросу
11
HOLDER, MASTER CYLINDER art. 45517-166-006
По запросу
12
PLATE, DIAPHRAGM art. 45518-MM5-006
По запросу
13
DIAPHRAGM art. 45520-MM5-006
По запросу
14
MASTER CYLINDER SET art. 45530-MA4-671
По запросу
15
LEVER ASSY., R. HANDLE (COO) art. 53170-MEJ-016
По запросу
16
PLUG, HANDLE LEVER BRACKET art. 53174-116-670
По запросу
17
BOLT, FLANGE (6X22) art. 90101-MBZ-G00
По запросу
18
BOLT, HANDLE LEVER PIVOT art. 90114-MA5-671
По запросу
19
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
20
NUT, CAP (6MM) art. 90201-415-000
По запросу
21
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
22
CIRCLIP art. 90651-MA5-671
По запросу
23
SCREW, FLAT (4X12) art. 93600-04012-0G
По запросу
24
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
25
NUT, CAP (6MM) art. 94021-06070-0S
По запросу
26
BOLT, FLANGE (6X12) art. 96001-06012-07
По запросу
27
BOLT, FLANGE (6X18) art. 96001-06018-07
По запросу
28
BOLT, FLANGE (6X25) art. 96001-06025-07
По запросу
29
BOLT, FLANGE (6X28) art. 96001-06028-07
По запросу
