модель 2015 года
- Модель VFR 800
- Код модели VFR800FD 2AC

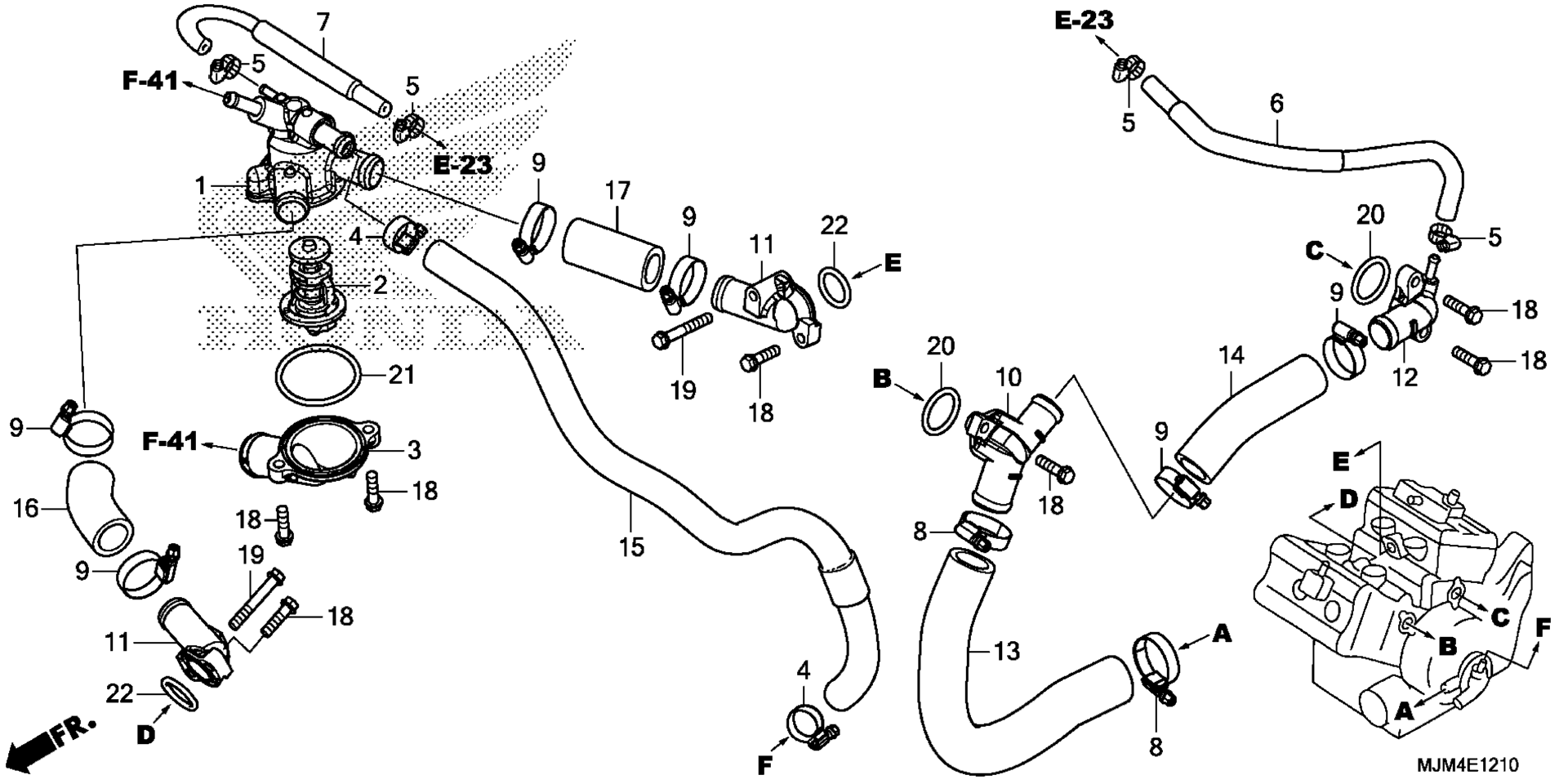

Схема системы охлаждения Pipe для VFR800FD 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
CASE, THERMOSTAT art. 19310-MCW-000
По запросу
2
THERMOSTAT art. 19320-MFJ-D01
По запросу
3
COVER, THERMOSTAT art. 19320-MJM-D00
По запросу
4
CLAMP A, WATER HOSE art. 19505-KS6-700
По запросу
5
CLAMP, RADIATOR HOSE art. 19507-MAT-000
По запросу
6
HOSE, WATER JOINT art. 19511-MJM-D00
По запросу
7
HOSE, THERMOBODY art. 19512-MCW-010
По запросу
8
CLAMP, HOSE (24-32MM) art. 19516-ML7-691
По запросу
9
CLAMP, HOSE (22-29MM) art. 19517-ML7-691
По запросу
10
JOINT A, WATER art. 19522-MW4-000
По запросу
11
JOINT, WATER art. 19523-MT3-000
По запросу
12
JOINT B, WATER art. 19524-MBG-D00
По запросу
13
HOSE A, WATER art. 19525-MCW-H00
По запросу
14
HOSE B, WATER art. 19526-MCW-H00
По запросу
15
HOSE, WATER BYPASS art. 19527-MCW-000
По запросу
16
HOSE, FR. HEAD WATER art. 19528-MCW-H00
По запросу
17
HOSE, RR. HEAD WATER art. 19529-MCW-H00
По запросу
18
BOLT, FLANGE (6X22) art. 96001-06022-00
По запросу
19
BOLT, FLANGE (6X40) art. 96001-06040-00
По запросу
20
O-RING (23X2.4) art. 91304-MCP-900
По запросу
21
O-RING (47.5X2) art. 91311-MCP-901
По запросу
22
O-RING (21.2X2.4) art. 91331-MCP-900
По запросу
