модель 2016 года
- Модель CB500F
- Код модели CB500F A

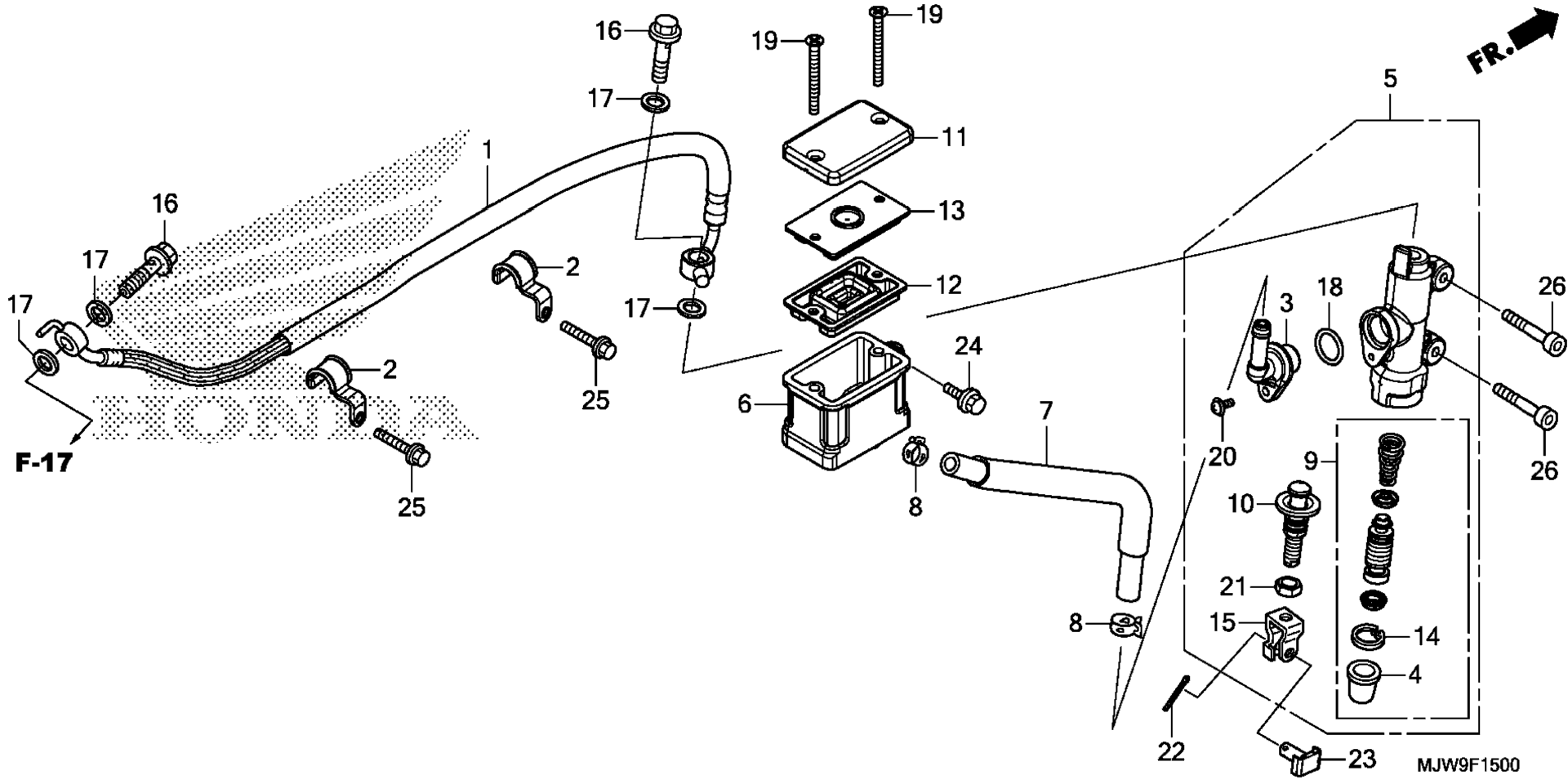

Схема заднего главного цилиндра тормоза (1) для CB500F A
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, RR. BRAKE art. 43310-MGZ-J01
По запросу
2
GUIDE, RR. BRAKE HOSE art. 43468-MGZ-J00
По запросу
3
CONNECTOR, MASTER CYLINDER art. 43503-MER-D01
По запросу
4
BOOT art. 43504-MB2-006
По запросу
5
MASTER CYLINDER SUB-ASSY., RR. BRAKE (NISSIN) art. 43510-MGZ-D01
По запросу
6
CUP, OIL art. 43511-KV3-831
По запросу
7
HOSE, RR. BRAKE MASTER CYLINDER art. 43512-MGZ-J01
По запросу
8
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-KS6-701
По запросу
9
PISTON SET, MASTER CYLINDER (NISSIN) art. 43520-MJ6-315
По запросу
10
ROD, PUSH art. 43530-KV3-701
По запросу
11
CAP, MASTER CYLINDER (COO) art. 45513-HR0-305
По запросу
12
DIAPHRAGM art. 45520-MG7-006
По запросу
13
PLATE, DIAPHRAGM art. 45521-HA2-006
По запросу
14
CIRCLIP art. 46182-MEL-D21
По запросу
15
JOINT, BRAKE ROD art. 46504-KV6-702
По запросу
16
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
17
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
18
O-RING (14.8X2.4) art. 91212-422-006
По запросу
19
SCREW, FLAT (4X40) art. 93600-04040-1G
По запросу
20
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
21
NUT, HEX. (8MM) art. 94002-08000-0S
По запросу
22
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
23
PIN D, JOINT art. 95015-54000
По запросу
24
BOLT, FLANGE (6X14) art. 96001-06014-07
По запросу
25
BOLT, FLANGE (6X18) art. 96001-06018-07
По запросу
26
BOLT, SOCKET (6X20) art. 96600-06020-00
По запросу
