модель 2016 года
- Модель CB500F
- Код модели CB500F A

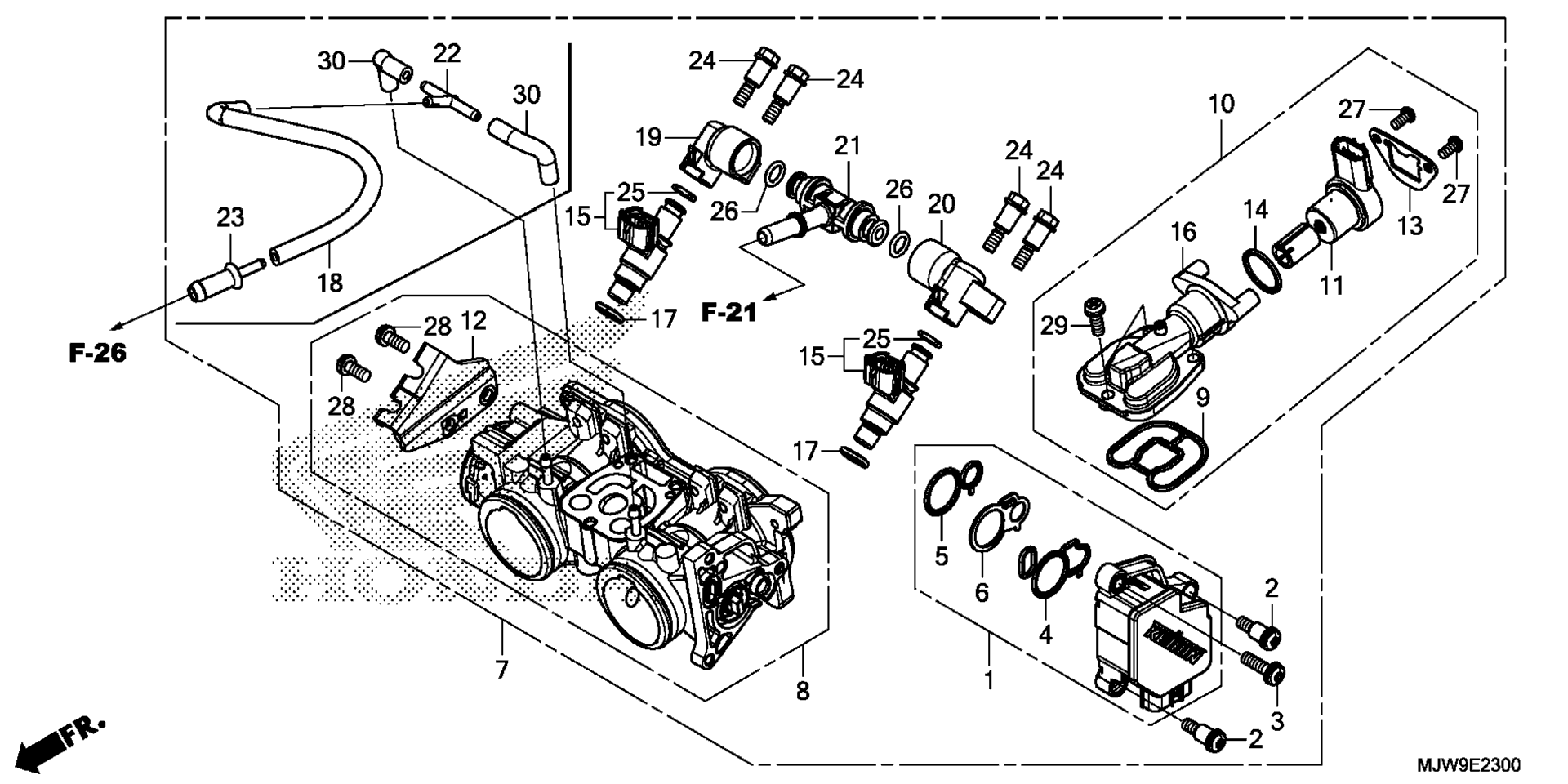

Схема дроссельного узла для CB500F A
Схема
Детали
Номер
Наименование детали
Цена
1
SENSOR SET art. 16060-MGZ-D01
По запросу
2
SCREW, TORX (5X8.7) art. 16081-KPH-701
По запросу
3
SCREW, TORX (5X17) art. 16082-KPH-701
По запросу
4
O-RING, SENSOR art. 16083-MGZ-D01
По запросу
5
O-RING, SENSOR art. 16084-MGZ-D01
По запросу
6
PLATE art. 16085-MGZ-D01
По запросу
7
BODY ASSY., THROTTLE (GQBSB A) art. 16400-MJW-L01
По запросу
8
BODY SET art. 16410-MJW-L01
По запросу
9
O-RING, AIR INJECTION CONTROL VALVE art. 16428-MGZ-D01
По запросу
10
VALVE SET, IDLE AIR CONTROL art. 16430-MJW-J01
По запросу
11
MOTOR ASSY. art. 16431-MJP-G51
По запросу
12
STAY, WIRE art. 16432-MGZ-D01
По запросу
13
PLATE, IDLE AIR CONTROL VALVE art. 16433-MEW-921
По запросу
14
O-RING (17.8X1.9) art. 16435-MFJ-D01
По запросу
15
INJECTOR ASSY., FUEL art. 16450-MFJ-D01
По запросу
16
BODY, IDLE AIR CONTROL VALVE art. 16451-MGZ-D01
По запросу
17
SEAL RING, INJECTOR art. 16472-MCW-000
По запросу
19
PIPE, FUEL (A) art. 16610-MGZ-D01
По запросу
20
PIPE, FUEL (B) art. 16620-MGZ-D01
По запросу
21
T-JOINT, FUEL art. 16630-MFJ-D00
По запросу
24
BOLT, SHOULDER art. 90021-MGZ-D02
По запросу
25
O-RING (7.8X1.9) art. 91301-P7A-004
По запросу
26
O-RING (7.47X3.6) art. 91301-PLC-000
По запросу
27
SCREW, PAN (4X8) art. 93500-04008-0H
По запросу
28
SCREW-WASHER (5X12) art. 93892-05012-08
По запросу
29
SCREW-WASHER (5X14) art. 93892-05014-08
По запросу
