модель 2016 года
- Модель CTX700
- Код модели CTX700 A

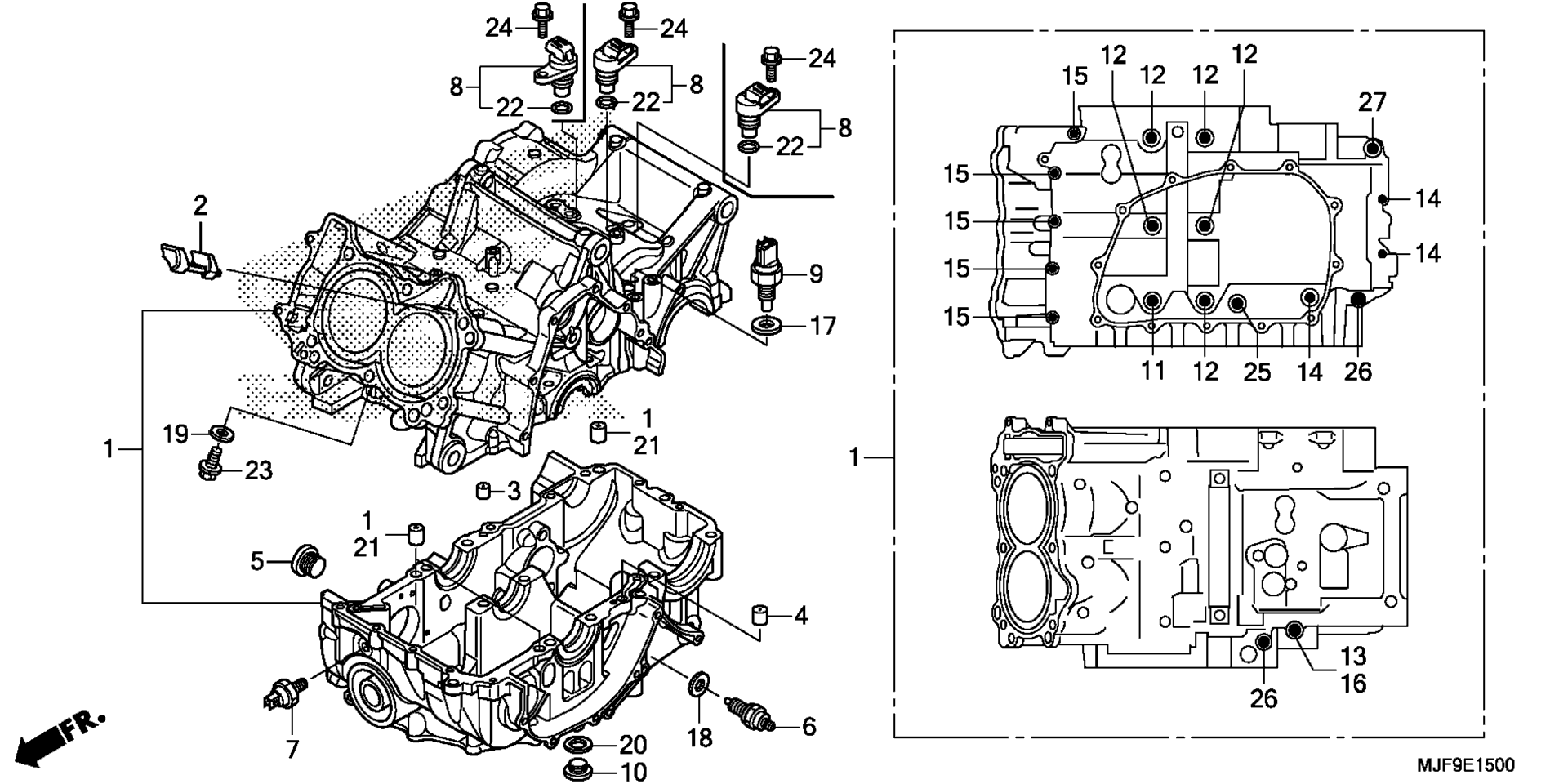

Схема картера для CTX700 A
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET art. 11000-MGS-D12
По запросу
2
PLATE, PARTITION art. 11103-MGS-D31
По запросу
3
ORIFICE (1.1MM) art. 11207-MFL-000
По запросу
4
ORIFICE (1.5MM) art. 11207-MGS-D30
По запросу
5
BOLT, SEALING (20MM) art. 12208-PR3-000
По запросу
6
SWITCH ASSY., NEUTRAL art. 35600-MFJ-D01
По запросу
7
SWITCH ASSY., OIL PRESSURE (DENSO) art. 37241-RNA-A01
По запросу
8
SENSOR ASSY., SPEED art. 37700-MGS-D31
По запросу
10
BOLT, SEALING (12X8) art. 90002-RGA-000
По запросу
11
BOLT, FLANGE (9X150) art. 90015-MGS-D31
По запросу
12
BOLT, FLANGE (9X125) art. 90016-MFA-D01
По запросу
13
BOLT, FLANGE (8X100) art. 90021-MGS-D30
По запросу
14
BOLT, SPECIAL (6X45) art. 90021-MJL-D30
По запросу
15
BOLT, SPECIAL (6X32) art. 90022-MJL-D30
По запросу
16
WASHER, SEALING (8MM) art. 90442-028-000
По запросу
18
WASHER, NEUTRAL art. 90443-MJ6-000
По запросу
19
WASHER, SEALING (6.5MM) art. 90463-ML7-000
По запросу
20
WASHER (12MM) art. 90545-KF0-000
По запросу
21
PIN, DOWEL (10X16) art. 90701-MV9-670
По запросу
22
O-RING (14.8X2.4) (ARAI) art. 91303-KF0-003
По запросу
23
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
24
BOLT, FLANGE (6X18) art. 95701-06018-00
По запросу
25
BOLT, FLANGE (8X45) art. 95701-08045-00
По запросу
26
BOLT, FLANGE (8X70) art. 95701-08070-00
По запросу
27
BOLT, FLANGE (10X70) art. 95701-10070-00
По запросу
