модель 2016 года
- Модель CTX700
- Код модели CTX700 A

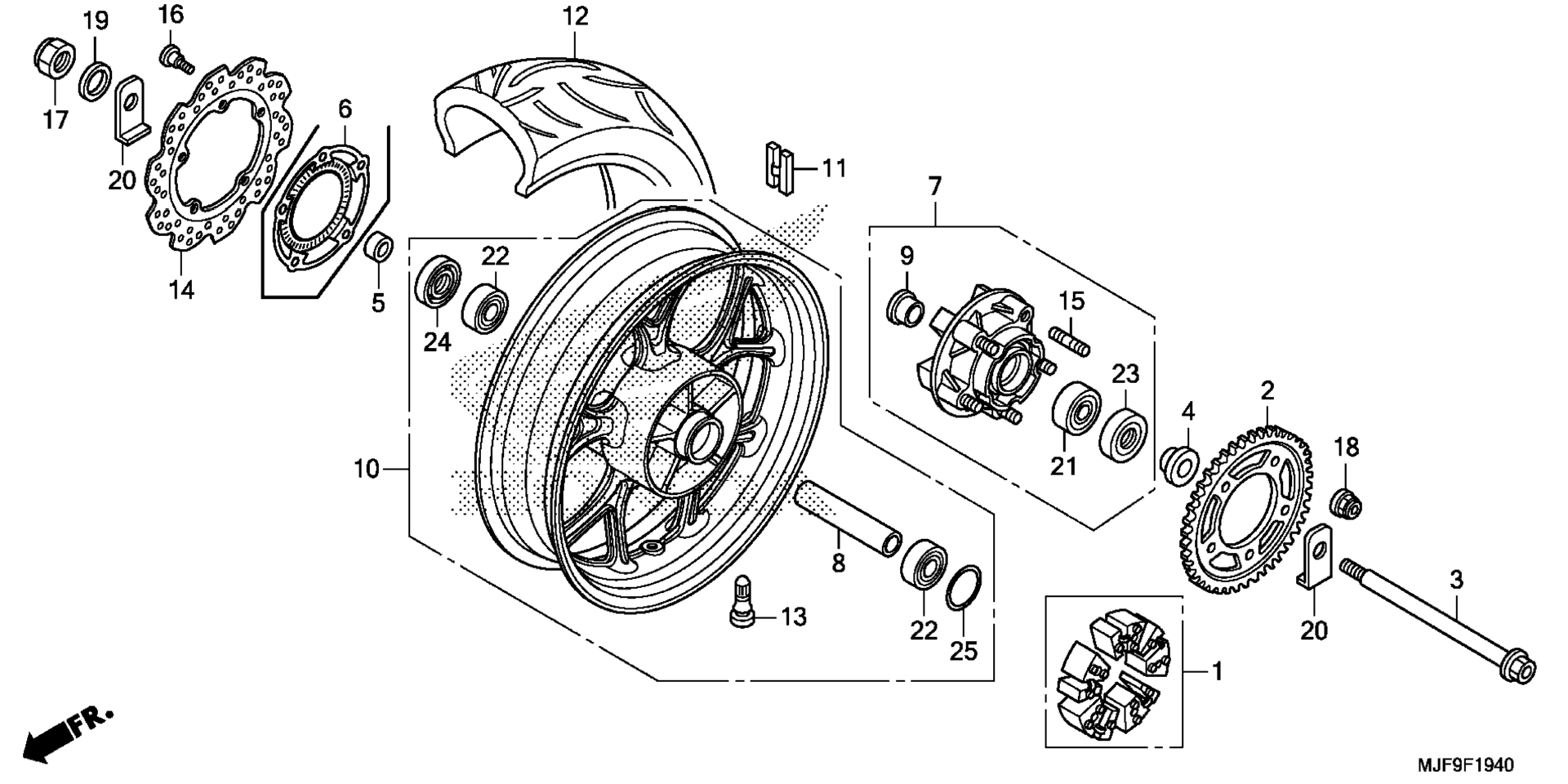

Схема заднего колеса для CTX700 A
Схема
Детали
Номер
Наименование детали
Цена
1
DAMPER SET, WHEEL art. 06410-MGS-D30
По запросу
2
SPROCKET, FINAL DRIVEN (43T) art. 41201-MGS-D30
По запросу
3
AXLE, RR. WHEEL art. 42301-MGS-D31
По запросу
4
COLLAR, L. RR. WHEEL SIDE art. 42311-MGS-D10
По запросу
5
COLLAR, RR. BRAKE SIDE art. 42312-MGS-D10
По запросу
7
FLANGE SUB-ASSY., RR. DRIVEN art. 42615-MGS-D30
По запросу
8
COLLAR, RR. AXLE DISTANCE art. 42620-MGS-D10
По запросу
9
COLLAR B, RR. WHEEL DISTANCE art. 42625-MGS-D30
По запросу
10
WHEEL SUB-ASSY., RR. art. 42650-MGS-D11
По запросу
11
WEIGHT, BALANCE (10G) art. 42704-MER-D00
По запросу
11
WEIGHT, BALANCE (20G) art. 42705-MER-D00
По запросу
11
WEIGHT, BALANCE (30G) art. 42706-MER-D00
По запросу
12
TIRE, RR. (160/60ZR17 M/C 69W) (BS) art. 42711-MGS-D35
По запросу
12
TIRE, RR. (160/60ZR17 M/C 69W) (METZELER) art. 42711-MGS-D34
По запросу
13
VALVE, RIM (PIRELLI) art. 42753-MCF-008
По запросу
13
VALVE, RIM (BS) art. 42753-ML7-003
По запросу
14
DISK, RR. BRAKE (SUNSTAR) art. 43251-MGS-D31
По запросу
15
BOLT, STUD (12X25) art. 90102-MAS-000
По запросу
16
BOLT, DISK (8X24) (TSUKIBOSHI) art. 90105-MV9-003
По запросу
17
NUT, U (18MM) art. 90301-MJF-A01
По запросу
18
NUT, FLANGE (12MM) (FUSE RASHI) art. 90306-KF0-003
По запросу
19
WASHER (20X31.5X2) art. 90401-MAS-000
По запросу
20
WASHER, RR. SWINGARM art. 90559-MER-R60
По запросу
21
BEARING, ANGULAR BALL (22X50X15) art. 91051-MGS-D31
По запросу
22
BEARING, RADIAL BALL (6204UU) art. 91053-MGS-D31
По запросу
23
DUST SEAL (30X50X7) art. 91251-MGS-D31
По запросу
24
DUST SEAL (30X47X7.5) art. 91253-MAE-003
от 6 000 ₽
Аналог
6 000 ₽
Требуется 1 шт.
25
O-RING (55X2) art. 91351-MGS-D30
По запросу
