модель 2016 года
- Модель CTX700
- Код модели CTX700N AC

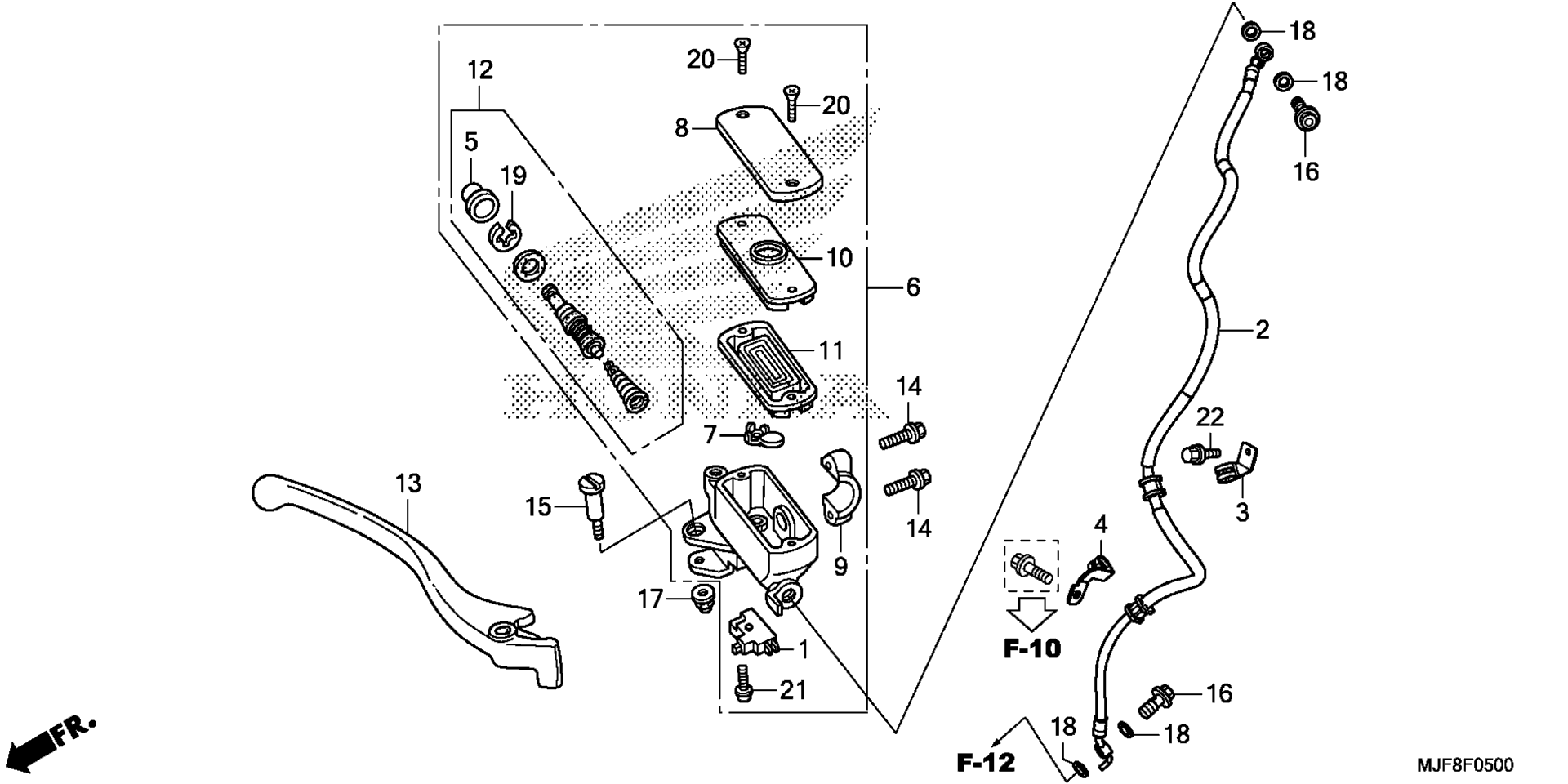

Схема переднего главного цилиндра тормоза (1) для CTX700N AC
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP art. 35340-MGS-D31
По запросу
2
HOSE, FR. BRAKE art. 45125-MJF-A01
По запросу
3
CLAMP A, FR. BRAKE HOSE art. 45155-MGS-D10
По запросу
4
CLAMP B, FR. BRAKE HOSE art. 45156-MGS-D30
По запросу
5
BOOT art. 45504-410-003
По запросу
6
MASTER CYLINDER SUB-ASSY., FR. (COO) art. 45510-MGS-D31
По запросу
7
PROTECTOR art. 45512-MA6-006
По запросу
8
CAP, MASTER CYLINDER (NISSIN) art. 45513-MM5-016
По запросу
9
HOLDER, MASTER CYLINDER art. 45517-166-006
По запросу
10
PLATE, DIAPHRAGM art. 45518-MM5-006
По запросу
11
DIAPHRAGM art. 45520-MM5-006
По запросу
12
MASTER CYLINDER SET art. 45530-KVY-911
По запросу
13
LEVER, R. HANDLE (COO) art. 53175-MJF-305
По запросу
14
BOLT, FLANGE (6X22) art. 90101-MBZ-G00
По запросу
15
BOLT, HANDLE LEVER PIVOT art. 90114-MA5-671
По запросу
16
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
17
NUT, CAP (6MM) art. 90201-415-000
По запросу
18
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
19
CIRCLIP art. 90651-MA5-671
По запросу
20
SCREW, FLAT (4X12) art. 93600-04012-0G
По запросу
21
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
22
BOLT, FLANGE (6X10) art. 96001-06010-07
По запросу
