модель 2016 года
- Модель CTX700
- Код модели CTX700N AC

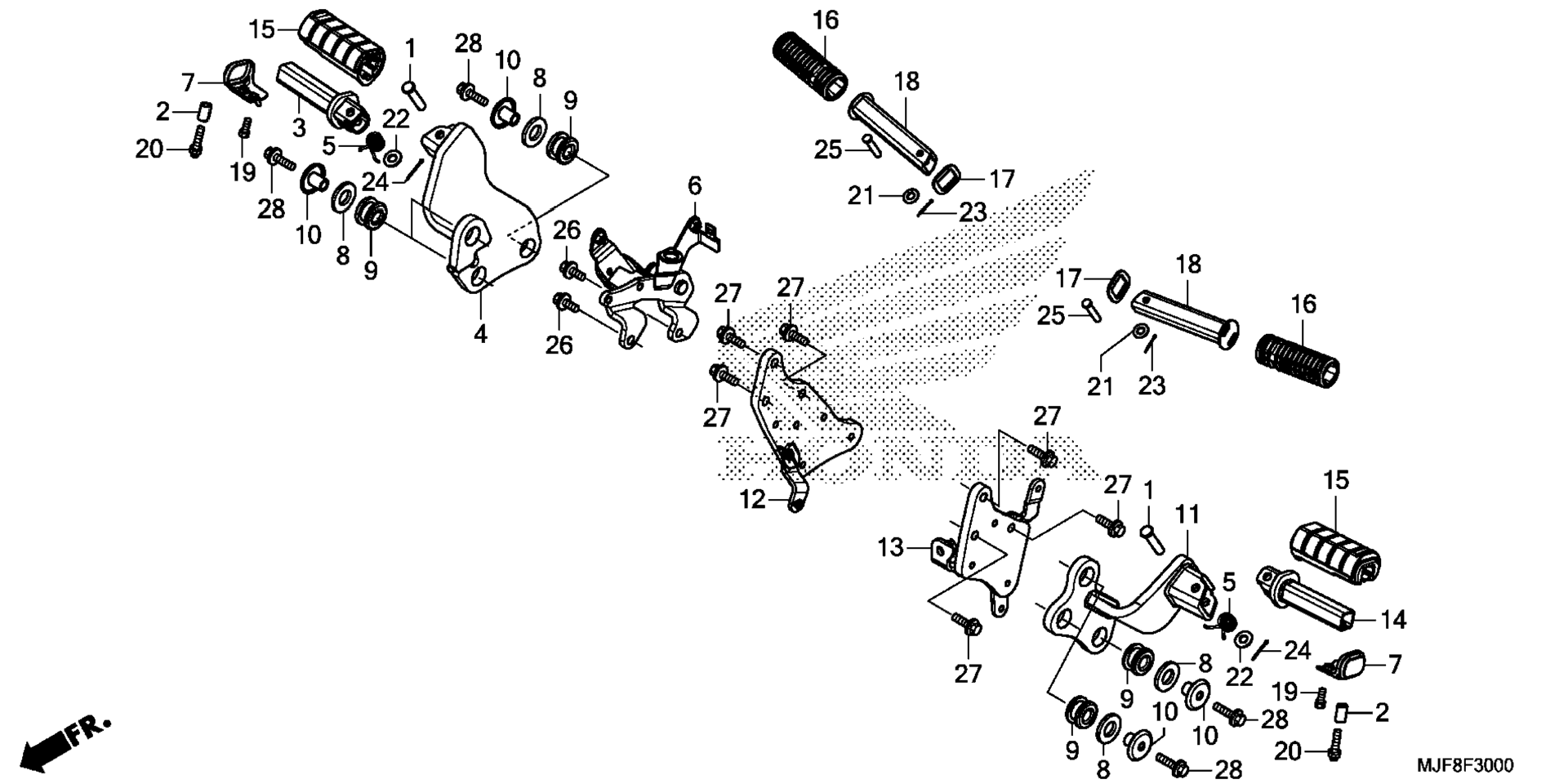

Схема подножка для CTX700N AC
Схема
Детали
Номер
Наименование детали
Цена
1
PIN, STEP BAR JOINT art. 50603-033-010
По запросу
2
COLLAR, MAIN STEP (10X16) art. 50611-MJF-A00
По запросу
3
BAR, R. STEP (COO) art. 50612-MEG-000
По запросу
4
HOLDER, R. MAIN STEP art. 50615-MJF-A00
По запросу
5
SPRING, STEP RETURN art. 50617-MB1-700
По запросу
6
BRACKET, RR. BRAKE art. 50618-MJF-A00
По запросу
7
STOPPER, STEP RUBBER art. 50619-MGR-670
По запросу
8
RUBBER, STEP MOUNTING art. 50622-MJF-A00
По запросу
9
RUBBER, STEP MOUNTING art. 50623-MAV-000
По запросу
10
COLLAR, STEP art. 50624-MAV-000
По запросу
11
HOLDER, L. MAIN STEP art. 50625-MJF-A00
По запросу
12
PLATE, R. STEP art. 50630-MJF-A00
По запросу
13
PLATE, L. STEP art. 50640-MJF-A00
По запросу
14
BAR, L. STEP (COO) art. 50642-MEG-000
По запросу
15
RUBBER, MAIN STEP (COO) art. 50661-MEG-000
По запросу
16
RUBBER, PILLION FOOTPEG art. 50716-371-660
По запросу
16
RUBBER, PILLION STEP art. 50710-377-000
По запросу
17
WASHER, PILLION STEP art. 50712-MFE-670
По запросу
18
BAR, PILLION STEP (COO) art. 50715-413-305
По запросу
19
BOLT, HEX. (6X12) art. 92101-06012-0A
По запросу
20
BOLT, CAP (6X25) art. 92501-06025-0A
По запросу
21
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
22
WASHER, PLAIN (8MM) art. 94101-08000
По запросу
23
PIN, SPLIT (1.6X12) art. 94201-16120
По запросу
24
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
25
PIN A, PILLION STEP art. 95015-81000
По запросу
26
BOLT, FLANGE (8X18) art. 95701-08018-07
По запросу
27
BOLT, FLANGE (8X28) art. 95701-08028-08
По запросу
28
BOLT, FLANGE (8X32) art. 96300-08032-07
По запросу
