модель 2016 года
- Модель CTX700
- Код модели CTX700ND AC

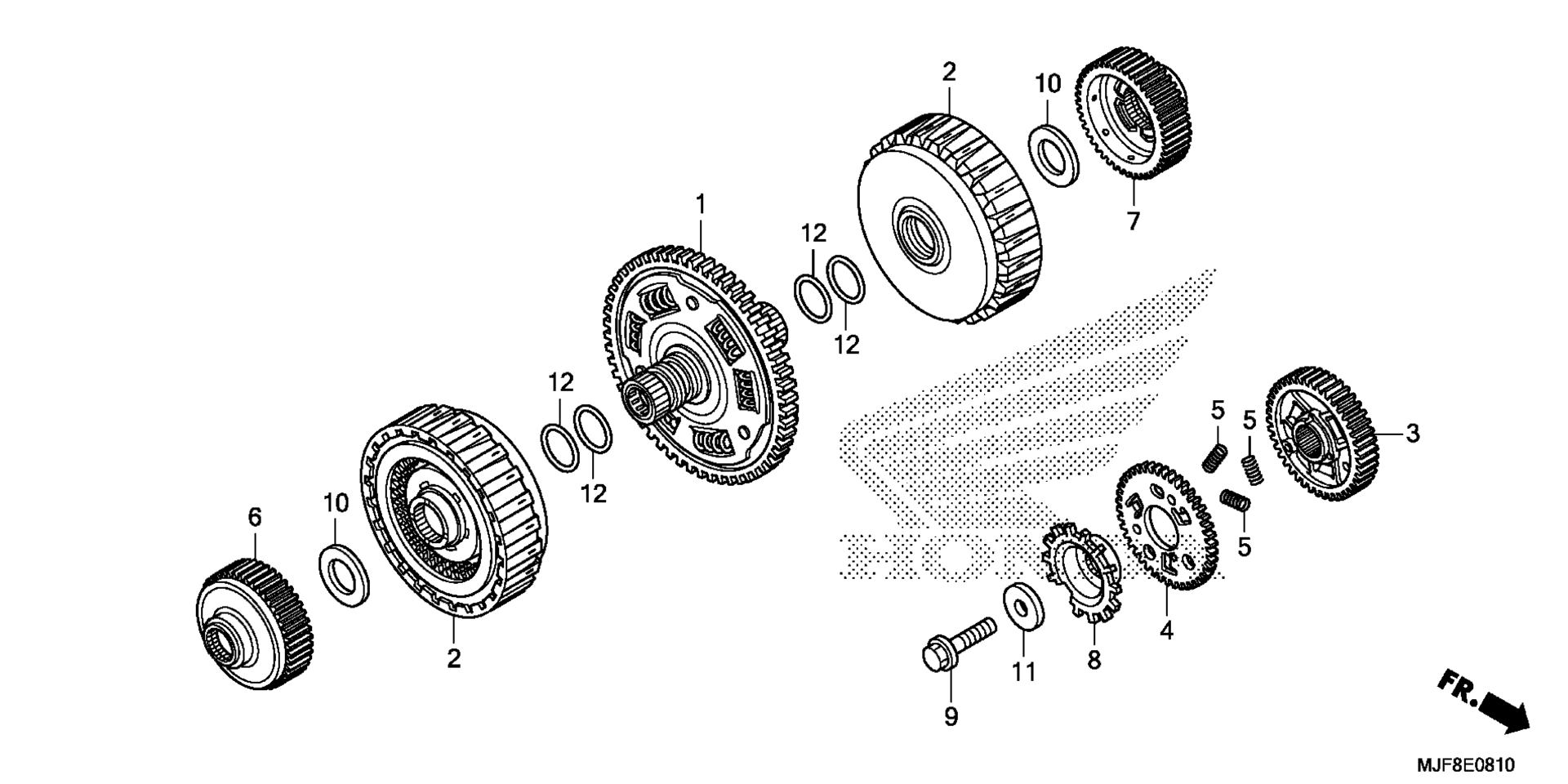

Схема сцепления (CTX700ND) для CTX700ND AC
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR, PRIMARY DRIVEN (73T) art. 22100-MGS-D21
По запросу
1
GEAR, PRIMARY DRIVEN (73T) art. 22100-MKA-D51
По запросу
2
CLUTCH ASSY. art. 22500-MKA-D51
По запросу
3
GEAR, PRIMARY DRIVE (38T) art. 23103-MGS-D20
По запросу
4
SUB-GEAR, PRIMARY (38T) art. 23104-MGS-D20
По запросу
5
SPRING, PRIMARY DAMPER art. 23115-MW4-000
По запросу
6
GUIDE, FIRST CLUTCH GEAR (44T) art. 23405-MGS-D20
По запросу
6
GUIDE, FIRST CLUTCH GEAR (44T) art. 23405-MKA-D50
По запросу
7
GUIDE, SECOND CLUTCH GEAR (44T) art. 23406-MGS-D20
По запросу
8
ROTOR, PULSE art. 30291-MGS-D20
По запросу
9
BOLT, FLANGE (10MM) art. 90023-MBW-000
По запросу
10
WASHER (27.5X48X2) art. 90403-MGS-D20
По запросу
11
WASHER (10.5X36X4) art. 90414-MGE-D00
По запросу
12
O-RING (33.6X2.2) art. 91302-PS5-003
По запросу
