модель 2016 года
- Модель CTX700
- Код модели CTX700ND AC

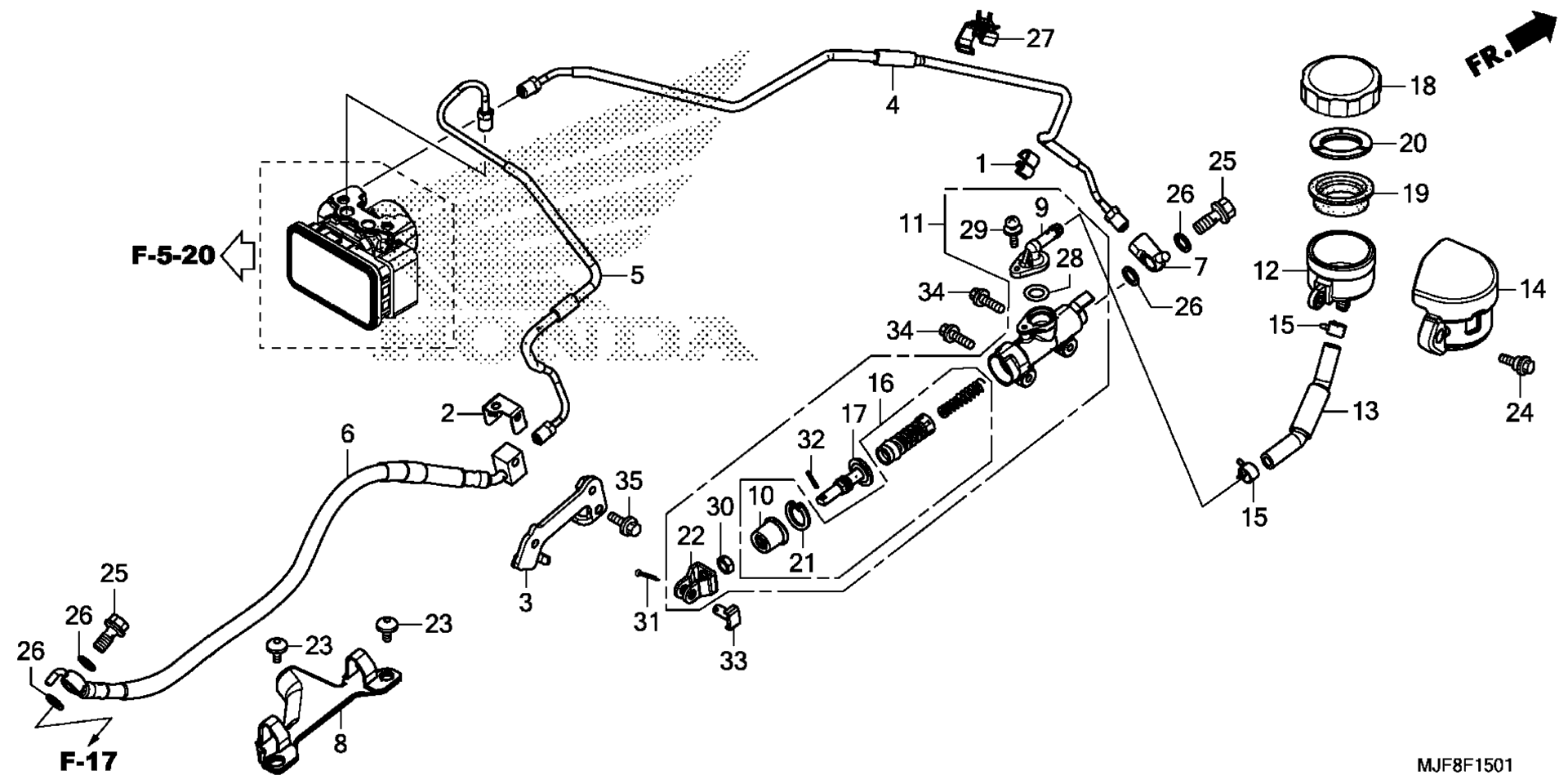

Схема заднего главного цилиндра тормоза (2) для CTX700ND AC
Схема
Детали
Номер
Наименование детали
Цена
1
CLAMP, PIPE art. 11152-KS4-003
По запросу
2
STAY, SENSOR WIRE art. 38515-MJF-A00
По запросу
3
STAY, RR. BRAKE HOSE art. 43160-MGS-D70
По запросу
4
PIPE A, RR. BRAKE art. 43310-MJF-C10
По запросу
5
PIPE C, RR. BRAKE art. 43312-MJF-C10
По запросу
6
HOSE D, RR. BRAKE art. 43313-MJF-A01
По запросу
7
JOINT, BRAKE PIPE art. 43321-MJF-A01
По запросу
8
GUIDE, RR. BRAKE HOSE art. 43468-MGS-D31
По запросу
9
CONNECTOR, MASTER CYLINDER art. 43503-MER-D01
По запросу
10
BOOT art. 43504-MB2-006
По запросу
11
MASTER CYLINDER SUB-ASSY., RR. (COO) art. 43510-MJF-A01
По запросу
12
CUP, OIL art. 43511-MR7-016
По запросу
13
HOSE, RR. BRAKE MASTER CYLINDER art. 43512-MJF-A01
По запросу
14
COVER, RR. MASTER CYLINDER CUP art. 43513-MJF-A00
По запросу
15
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-KS6-701
По запросу
16
PISTON SET, MASTER CYLINDER (NISSIN) art. 43520-MJ6-315
По запросу
17
ROD, PUSH art. 43530-MV9-006
По запросу
18
CAP, OIL CUP art. 45513-MEL-D21
По запросу
19
DIAPHRAGM art. 45520-300-000
По запросу
20
PLATE, DIAPHRAGM art. 45521-MJ6-006
По запросу
21
CIRCLIP art. 46182-MEL-D21
По запросу
22
JOINT, BRAKE ROD art. 46504-MAH-671
По запросу
23
SCREW, SPECIAL (5X14) art. 90101-MJJ-D30
По запросу
24
BOLT, FLANGE (6X25) art. 90113-MJF-A00
По запросу
25
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
26
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
27
CLAMP, BRAKE PIPE (7.0X2) art. 90661-MEW-921
По запросу
28
O-RING (14.8X2.4) art. 91212-422-006
По запросу
29
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
30
NUT, HEX. (8MM) art. 94002-08000-0S
По запросу
31
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
32
PIN, SPRING (2X10) art. 94305-20102
По запросу
33
PIN D, JOINT art. 95015-54000
По запросу
34
BOLT, FLANGE (6X18) art. 95701-06018-00
По запросу
35
BOLT, FLANGE (6X14) art. 96001-06014-00
По запросу
