модель 2016 года
- Модель NC700 /X
- Код модели NC700X A

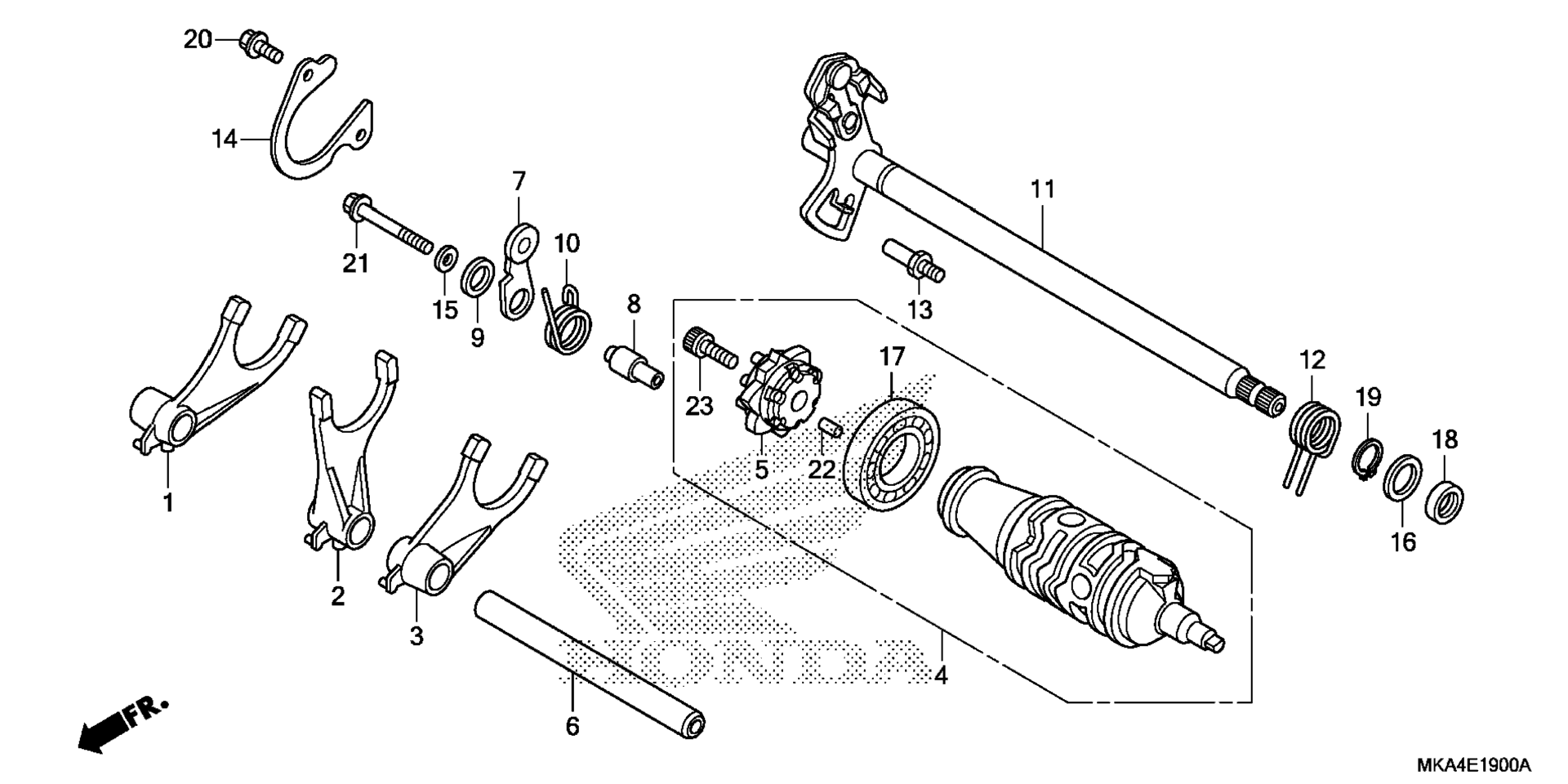

Схема переключение передач барабан (1) для NC700X A
Схема
Детали
Номер
Наименование детали
Цена
1
FORK, R. GEARSHIFT art. 24211-MGS-D30
По запросу
2
FORK, CENTER GEARSHIFT art. 24212-MGS-D30
По запросу
3
FORK, L. GEARSHIFT art. 24213-MGS-D30
По запросу
4
DRUM ASSY., GEARSHIFT art. 24310-MJL-D30
По запросу
5
CENTER, SHIFT DRUM art. 24315-MAS-E00
По запросу
6
SHAFT, GEARSHIFT FORK art. 24321-MAS-000
По запросу
7
STOPPER, GEARSHIFT DRUM art. 24430-MGS-D30
По запросу
8
COLLAR, SHIFT DRUM STOPPER PLATE art. 24434-MGS-D30
По запросу
9
COLLAR, DRUM STOPPER SIDE art. 24435-MGE-000
По запросу
10
SPRING, SHIFT DRUM STOPPER art. 24435-MGS-D30
По запросу
11
SPINDLE, GEARSHIFT art. 24610-MGS-D30
По запросу
12
SPRING, GEARSHIFT RETURN art. 24651-MGS-D30
По запросу
13
PIN, GEARSHIFT RETURN SPRING art. 24652-HA0-000
По запросу
14
PLATE, SHIFT DRUM BEARING SETTING art. 24655-MGS-D30
По запросу
15
WASHER, DRUM STOPPER art. 90417-360-000
По запросу
16
WASHER, THRUST (16MM) art. 90453-235-000
По запросу
17
BEARING, RADIAL BALL (25X47X8) art. 91007-MGS-D21
По запросу
18
OIL SEAL (16X24X5) art. 91201-MGS-D31
По запросу
19
CIRCLIP (OUTER) (16MM) art. 94510-16000
По запросу
20
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
21
BOLT, FLANGE (6X45) art. 95701-06045-08
По запросу
22
ROLLER (4X8) art. 96220-40080
По запросу
23
BOLT, SOCKET (8X20) art. 96600-08020-10
По запросу
