модель 2016 года
- Модель NC700 /X
- Код модели NC700X A

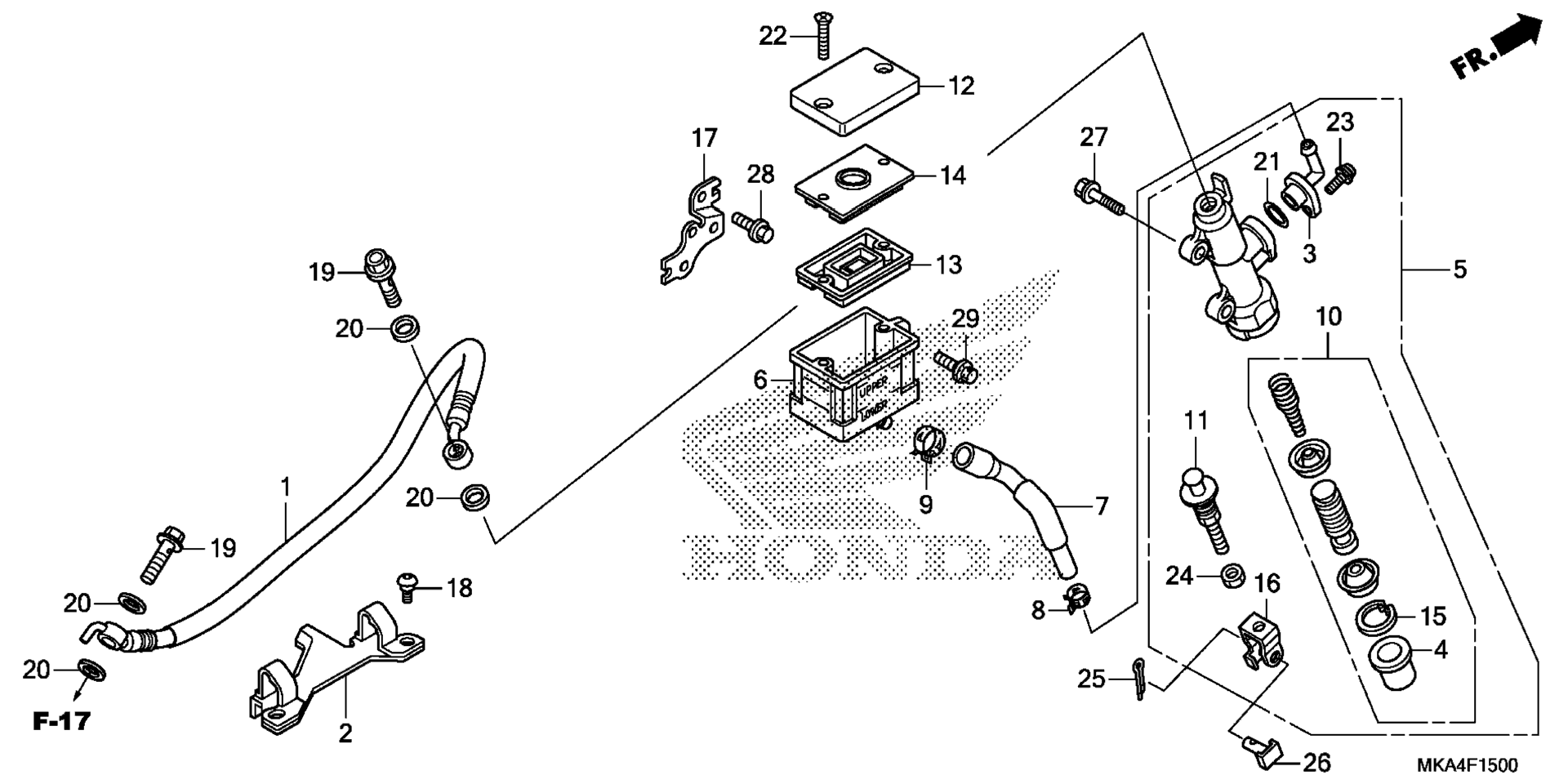

Схема заднего главного цилиндра тормоза (1) для NC700X A
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, RR. BRAKE art. 43310-MJH-Y01
По запросу
2
GUIDE, RR. BRAKE HOSE art. 43468-MGS-D31
По запросу
3
CONNECTOR, MASTER CYLINDER art. 43503-MER-D01
По запросу
4
BOOT art. 43504-MB2-006
По запросу
5
MASTER CYLINDER SUB-ASSY., RR. (COO) art. 43510-MGS-D31
По запросу
6
CUP, OIL art. 43511-KT8-006
По запросу
7
HOSE, RR. MASTER CYLINDER art. 43512-MGS-D31
По запросу
8
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-KS6-701
По запросу
9
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-MN9-006
По запросу
10
PISTON SET, MASTER CYLINDER (NISSIN) art. 43520-MB2-315
По запросу
11
ROD, PUSH art. 43530-MJ0-006
По запросу
12
CAP, MASTER CYLINDER (COO) art. 45513-HR0-305
По запросу
13
DIAPHRAGM art. 45520-MG7-006
По запросу
14
PLATE, DIAPHRAGM art. 45521-HA2-006
По запросу
15
CIRCLIP art. 46182-MEL-D21
По запросу
16
JOINT, BRAKE ROD art. 46504-KV6-702
По запросу
17
STAY, OIL CUP art. 50601-MGS-D30
По запросу
18
SCREW, SPECIAL (5X14) art. 90102-MKA-D80
По запросу
19
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
20
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
21
O-RING (14.8X2.4) art. 91212-422-006
По запросу
22
SCREW, FLAT (4X40) art. 93600-04040-1G
По запросу
23
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
24
NUT, HEX. (8MM) art. 94002-08000-0S
По запросу
25
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
26
PIN D, JOINT art. 95015-54000
По запросу
27
Болт 6х22 Honda art. 95701-06022-00
По запросу
28
BOLT, FLANGE (6X12) art. 96001-06012-07
По запросу
29
BOLT, FLANGE (6X14) art. 96001-06014-00
По запросу
