модель 2016 года
- Модель VFR1200
- Код модели VFR1200XD AC

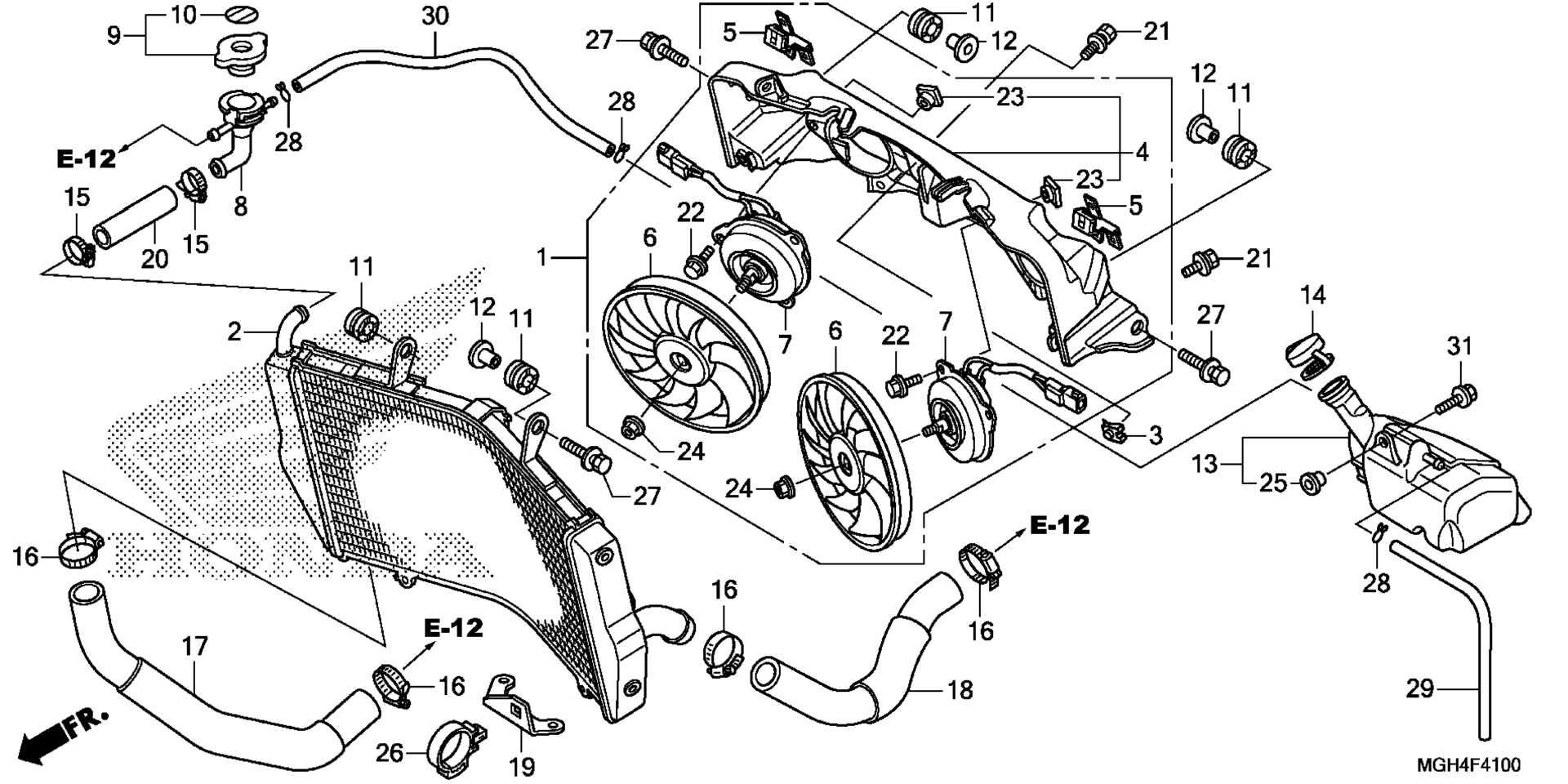

Схема радиатора для VFR1200XD AC
Схема
Детали
Номер
Наименование детали
Цена
1
SHROUD ASSY. art. 19005-MGH-641
По запросу
2
RADIATOR art. 19010-MGH-641
По запросу
3
NUT, SETTING (6MM) art. 19014-KEA-003
По запросу
4
SHROUD art. 19015-MGE-003
По запросу
5
STAY, CONNECTOR art. 19016-MGH-640
По запросу
6
FAN, COOLING art. 19020-MFG-D01
По запросу
7
MOTOR ASSY., FAN art. 19030-MGE-003
По запросу
8
NECK, FILLER art. 19035-MFL-003
По запросу
9
CAP, RADIATOR (TOYO) art. 19037-KVB-902
По запросу
10
LABEL, RADIATOR CAP (TOYO) art. 19046-KVB-902
По запросу
11
Втулка резиновая Honda art. 19051-KA3-830
По запросу
12
COLLAR, RADIATOR MOUNTING art. 19052-MAC-680
По запросу
13
TANK, RADIATOR RESERVE (COO) art. 19101-MGE-305
По запросу
14
CAP, RESERVE TANK art. 19109-KPC-640
По запросу
15
CLAMP A, WATER HOSE art. 19505-KS6-700
По запросу
16
CLAMP, RADIATOR HOSE art. 19509-MM5-003
По запросу
17
HOSE A1, RADIATOR art. 19510-MGH-640
По запросу
18
HOSE B, RADIATOR art. 19512-MGE-000
По запросу
19
STAY, WATER HOSE art. 19512-MGH-640
По запросу
20
HOSE, FILLER NECK art. 19514-MGH-640
По запросу
21
BOLT-WASHER (6X16) art. 90120-KCR-003
По запросу
22
BOLT, FLANGE (5X10) art. 90196-MBB-003
По запросу
23
NUT, SPECIAL (5MM) art. 90303-MBB-003
По запросу
24
NUT, SERRATE (5MM) art. 90315-MK3-003
По запросу
25
COLLAR, GEARSHIFT LEVER SETTING art. 90522-170-700
По запросу
26
CLAMP, WATER HOSE art. 90695-MGH-641
По запросу
27
BOLT-WASHER (6X25) art. 93404-06025-00
По запросу
28
CLIP, TUBE (B10) art. 95002-02100
По запросу
29
BULK HOSE, VACUUM (5.5X8000) (5.3X670) art. 95005-55008-10M
По запросу
30
BULK HOSE, VACUUM (5.5X3000) (5.5X950) art. 95005-55003-20M
По запросу
31
BOLT, FLANGE (6X18) art. 96300-06018-00
По запросу
