модель 2016 года
- Модель VFR1200
- Код модели VFR1200XD AC

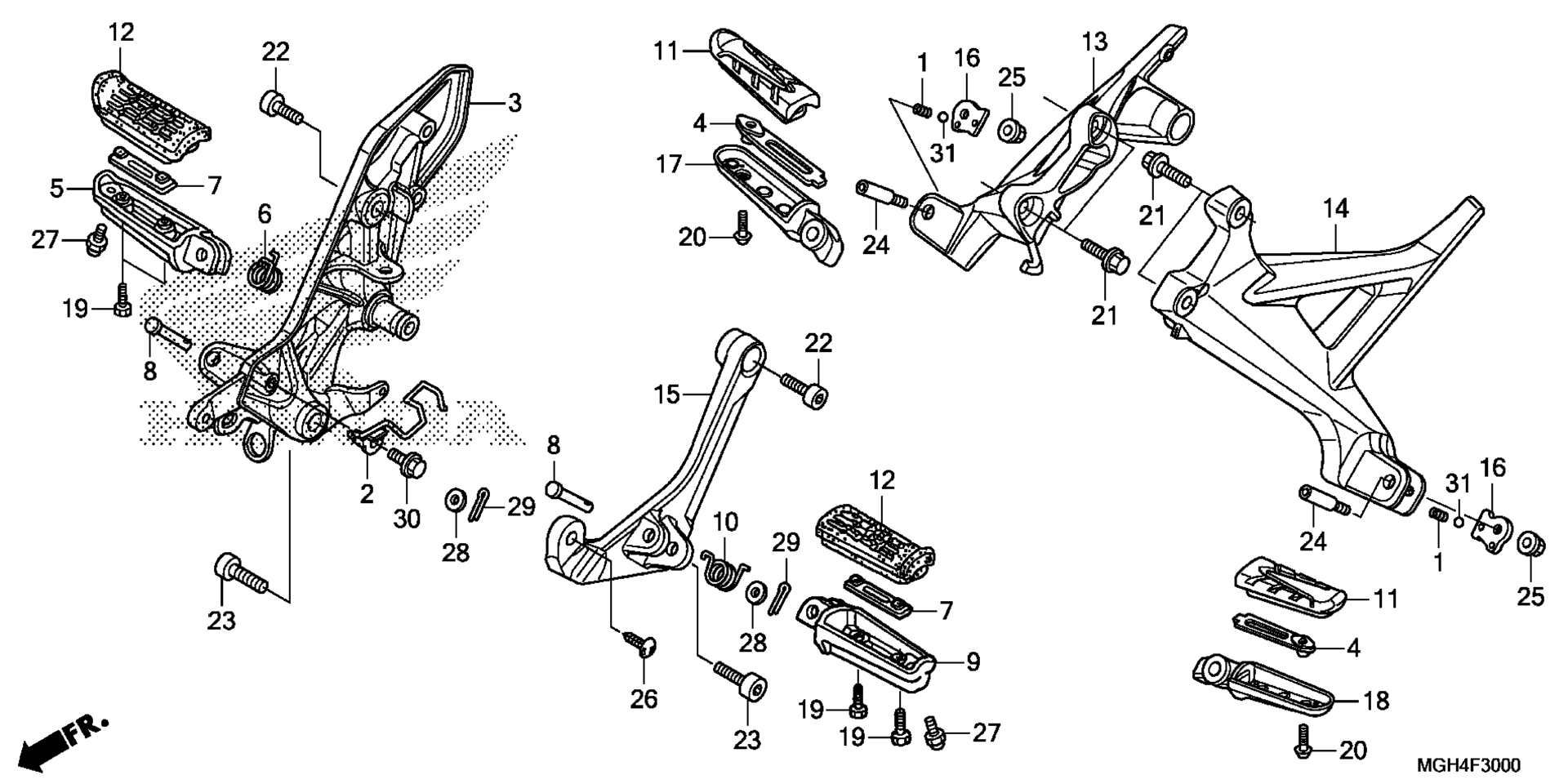

Схема подножка для VFR1200XD AC
Схема
Детали
Номер
Наименование детали
Цена
1
SPRING, KICK STARTER STOPPER art. 28333-300-000
По запросу
2
GUIDE, HARNESS art. 32109-MGH-640
По запросу
3
HOLDER, R. MAIN STEP art. 50600-MGH-640
По запросу
4
PLATE, STEP SETTING art. 50609-MGE-000
По запросу
5
ARM, R. STEP (COO) art. 50612-KYJ-305
По запросу
6
SPRING, R. STEP RETURN art. 50617-445-840
По запросу
7
PLATE, STEP SETTING art. 50619-MM5-000
По запросу
8
PIN, STEP BAR art. 50639-MFL-D20
По запросу
9
ARM, L. STEP (COO) art. 50642-KYJ-305
По запросу
10
SPRING, L. STEP RETURN art. 50644-445-840
По запросу
11
RUBBER, MAIN STEP (COO) art. 50661-MGE-000
По запросу
12
RUBBER, STEP art. 50661-MV9-000
По запросу
13
HOLDER, R. PILLION STEP art. 50671-MGH-N00
По запросу
14
HOLDER, L. PILLION STEP art. 50681-MGH-N00
По запросу
15
HOLDER, L. MAIN STEP art. 50700-MGH-640
По запросу
16
PLATE, PILLION STEP CLICK art. 50718-MGE-000
По запросу
17
ARM, R. PILLION STEP art. 50720-MGH-N01
По запросу
18
ARM, L. PILLION STEP art. 50730-MGH-N01
По запросу
19
BOLT, MAIN STEP RUBBER SETTING art. 90115-MV9-000
По запросу
20
BOLT, SPECIAL (5X14) art. 90118-MGE-000
По запросу
21
BOLT, FLANGE (8X30) art. 90136-MGH-640
По запросу
22
BOLT, SOCKET (8X22) art. 90157-MGE-000
По запросу
23
BOLT, SOCKET (10X22) art. 90158-MGE-000
По запросу
24
BOLT, SPECIAL (6X16) art. 90167-MGE-010
По запросу
25
NUT, U (6MM) (FUSE RASHI) art. 90301-473-003
По запросу
26
CLIP, BRUSH art. 90656-MGH-641
По запросу
27
BOLT, CAP (8X10) art. 92501-08010-0B
По запросу
28
WASHER, PLAIN (8MM) art. 94102-08200
По запросу
29
PIN, SPLIT (2.0) art. 94201-20152
По запросу
30
BOLT, FLANGE (6X10) art. 96001-06010-00
По запросу
31
BALL, STEEL (#8) (1/4) art. 96211-08000
По запросу
