модель 2017 года
- Модель CB1100
- Код модели CB1100NA AC

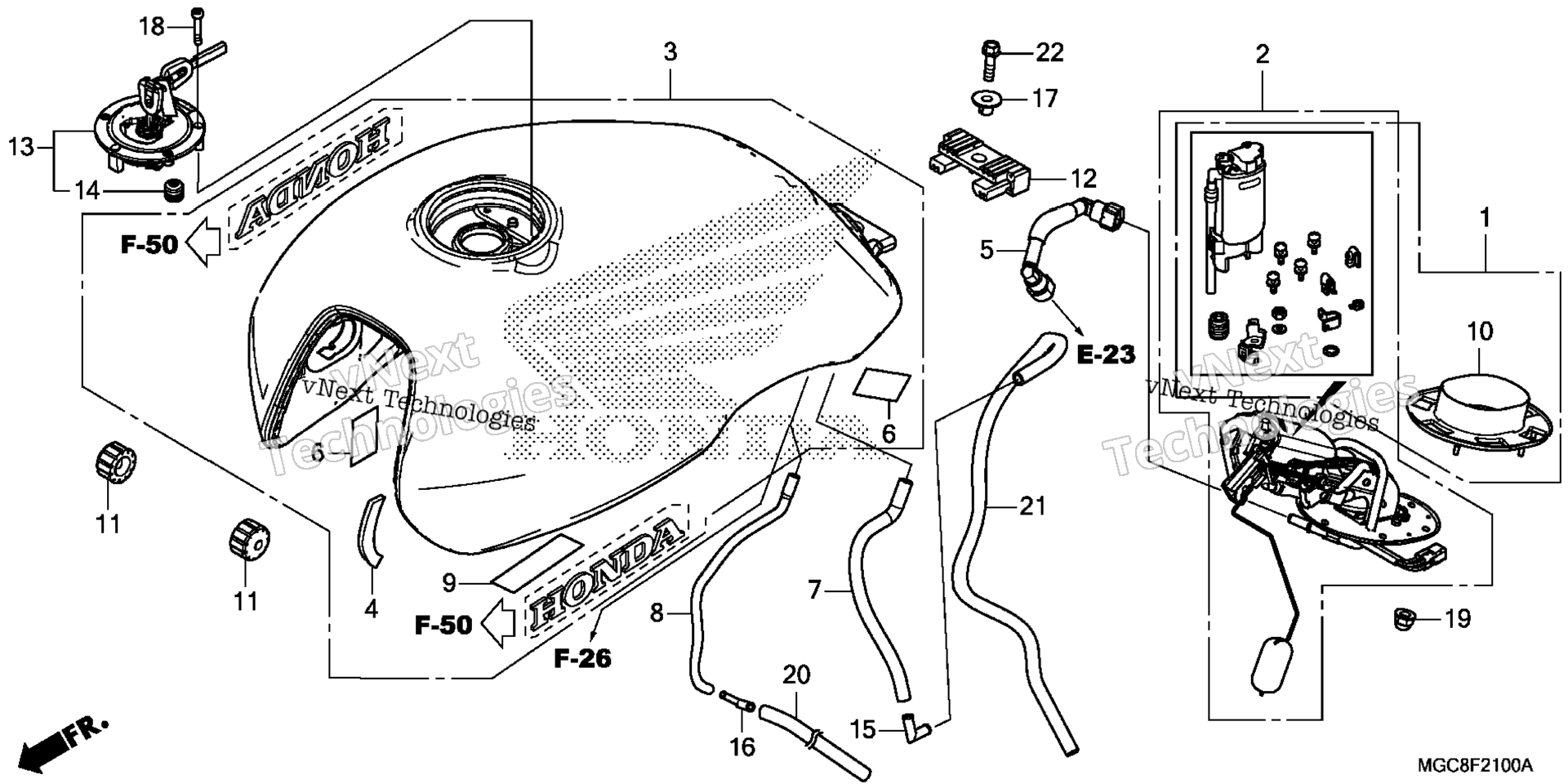

Схема топливной системы TANK / FUEL PUMP для CB1100NA AC
Схема
Детали
Номер
Наименование детали
Цена
1
FILTER ASSY., FUEL art. 16011-MGC-010
По запросу
2
PUMP ASSY., FUEL (MITSUBISHI) (MSDS) art. 16700-MGC-JB1
По запросу
3
TANK ASSY., FUEL (TYPE1) (WL) art. 17500-MGC-JD0ZB
По запросу
4
RUBBER, TANK GUARD art. 17521-MGC-JB0
По запросу
5
HOSE, FUEL FEED art. 17526-MGC-JB1
По запросу
6
TAPE B, TANK GUARD art. 17528-KCZ-930
По запросу
7
TUBE, DRAIN art. 17543-MGC-JB0
По запросу
9
FILM B, PROTECTOR art. 17557-MEE-300
По запросу
10
GASKET, BASE art. 17574-MFA-D00
По запросу
11
CUSHION, FR. FUEL TANK art. 17611-KE8-000
По запросу
12
CUSHION, RR. FUEL TANK art. 17613-KV3-700
По запросу
13
CAP, FUEL FILLER art. 17620-MJE-D04
По запросу
14
SEAL, BREATHER art. 17621-MGP-D62
По запросу
15
JOINT, TUBE art. 19103-MB9-000
По запросу
17
COLLAR (8X12) art. 80101-KB7-600
По запросу
18
BOLT, SOCKET (4X24) (SUS) art. 90110-MGP-D60
По запросу
19
NUT, CAP (6MM) art. 90213-PH3-000
По запросу
21
BULK HOSE, VACUUM (8X1000) (8X600) art. 95005-80001-50M
По запросу
22
BOLT, FLANGE (8X28) art. 95701-08028-00
По запросу
Другие схемы модели
Топливная система TANK / FUEL PUMP
