модель 2017 года
- Модель CB1100
- Код модели CB1100NA AC

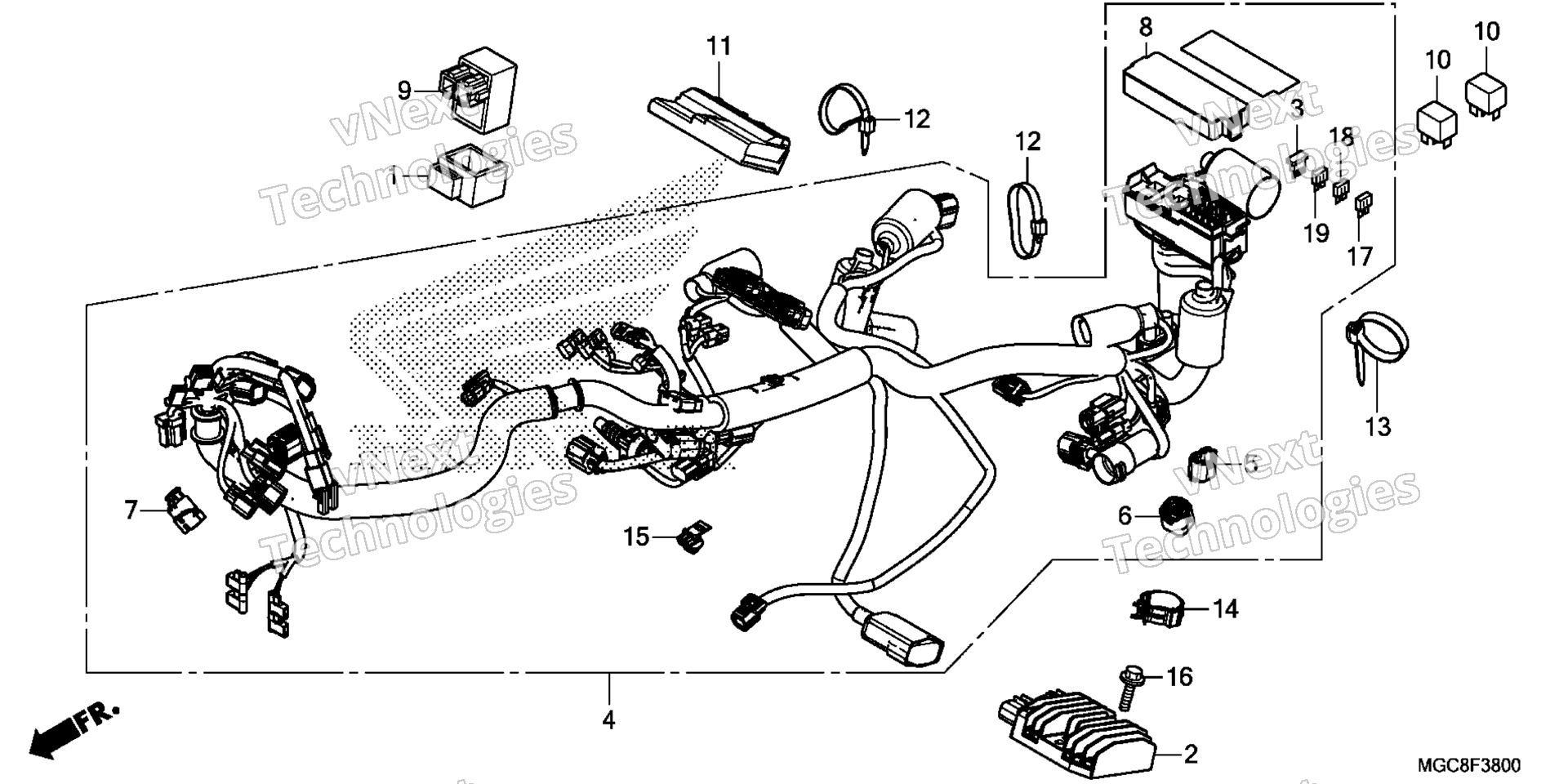

Схема жгута проводов для CB1100NA AC
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION, IGNITION CONTROL MODULE (CDI) art. 30401-GK8-000
По запросу
2
RECTIFIER ASSY., REGULATE art. 31600-MGZ-J01
По запросу
3
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
4
WIRE HARNESS art. 32100-MGC-AA0
По запросу
5
CAP, DUMMY (WPC 4P 090 M) (NATURAL) art. 32605-GEV-761
По запросу
6
CAP, DUMMY (4P) (RED) art. 32606-GEV-761
По запросу
7
CAP, DUMMY (2P) (RED) art. 32606-KCW-J91
По запросу
8
COVER (UPPER) art. 38252-MFJ-D01
По запросу
9
RELAY, TURN SIGNAL POSITION art. 38301-MGC-A21
По запросу
10
RELAY ASSY., POWER (MICRO ISO 4P) art. 38501-MKP-DN1
По запросу
11
PGM-FI UNIT art. 38770-MGC-AC3
По запросу
12
BAND, WIRE (165MM) (BLACK) art. 90651-KV6-003
По запросу
13
BAND, WIRE (BLACK) art. 90652-KT1-771
По запросу
14
CLIP, CABLE (30MM) art. 90690-GHB-681
По запросу
15
CLIP, CONNECTOR (BLACK) art. 91565-SEL-003
По запросу
16
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
17
FUSE, MINI (10A) art. 98200-41000
По запросу
18
FUSE, MINI (20A) art. 98200-42000
По запросу
19
FUSE, MINI (30A) art. 98200-43000
По запросу
