модель 2017 года
- Модель CB300F
- Код модели CB300FA AC

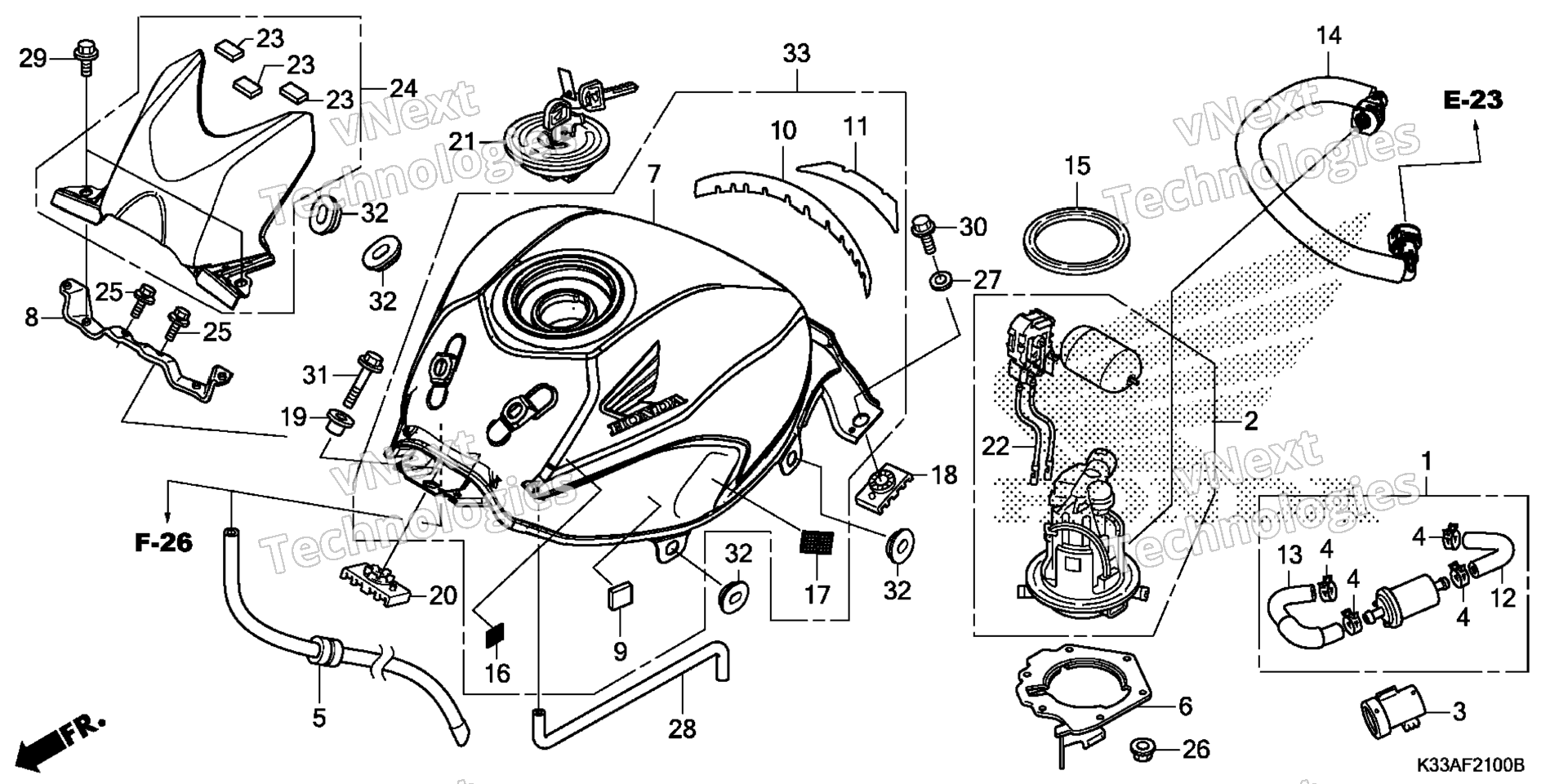

Схема топливного бака для CB300FA AC
Схема
Детали
Номер
Наименование детали
Цена
1
FILTER KIT, FUEL art. 06160-KYJ-920
По запросу
2
PUMP ASSY., FUEL art. 16700-KYJ-901
По запросу
3
HOLDER, FUEL FILTER art. 16912-KYJ-900
По запросу
4
CLAMP, TUBE (14.0) art. 16962-KYJ-920
По запросу
6
PLATE, SETTING art. 17507-KYJ-900
По запросу
7
TANK SET, FUEL (TYPE3) (WL) art. 17520-K75-V40ZA
По запросу
8
STAY, TANK LID art. 17522-K33-700
По запросу
9
RUBBER, FUEL TANK art. 17525-KPP-T00
По запросу
10
FILM A, TANK PROTECTOR art. 17527-KYJ-710
По запросу
11
FILM B, TANK PROTECTOR art. 17528-KYJ-710
По запросу
12
TUBE A, FUEL PUMP art. 17541-KYJ-920
По запросу
13
TUBE B, FUEL PUMP art. 17542-KYJ-920
По запросу
14
HOSE, FUEL FEED art. 17570-K33-D01
По запросу
15
GASKET, FUEL PUMP art. 17572-KTR-941
По запросу
16
FASTENER, DUAL LOCK (10X20) (A) art. 17580-K33-700
По запросу
17
FASTENER A, DUAL LOCK (18X28) art. 17580-MGZ-J00
По запросу
18
CUSHION, FUEL TANK (B) art. 17613-K33-D00
По запросу
19
COLLAR, FUEL TANK art. 17614-K33-D00
По запросу
20
CUSHION, FUEL TANK (A) art. 17615-K33-D00
По запросу
21
CAP, FUEL FILLER art. 17620-MCB-612
По запросу
22
FUEL UNIT art. 37800-KYJ-901
По запросу
23
RUBBER SPONGE, TANK COVER art. 64455-KPP-T00
По запросу
24
COVER ASSY., FUEL TANK *NHA40M* (MAT KRYPTON SILVER METALLIC) art. 64700-K33-D00ZL
По запросу
25
BOLT-WASHER (6X14) art. 93401-06014-00
По запросу
26
NUT, FLANGE (6MM) art. 94050-06000
По запросу
27
WASHER, PLAIN (6MM) art. 94103-06800
По запросу
28
BULK HOSE, VACUUM (8X1000) (8X770) art. 95005-80001-20M
По запросу
29
BOLT, FLANGE (6X10) art. 95701-06010-08
По запросу
30
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
31
BOLT, FLANGE (8X30) art. 95701-08030-08
По запросу
32
GROMMET, AIR CLEANER HOUSING art. 83551-300-000
По запросу
