модель 2017 года
- Модель CB300F
- Код модели CB300FA AC

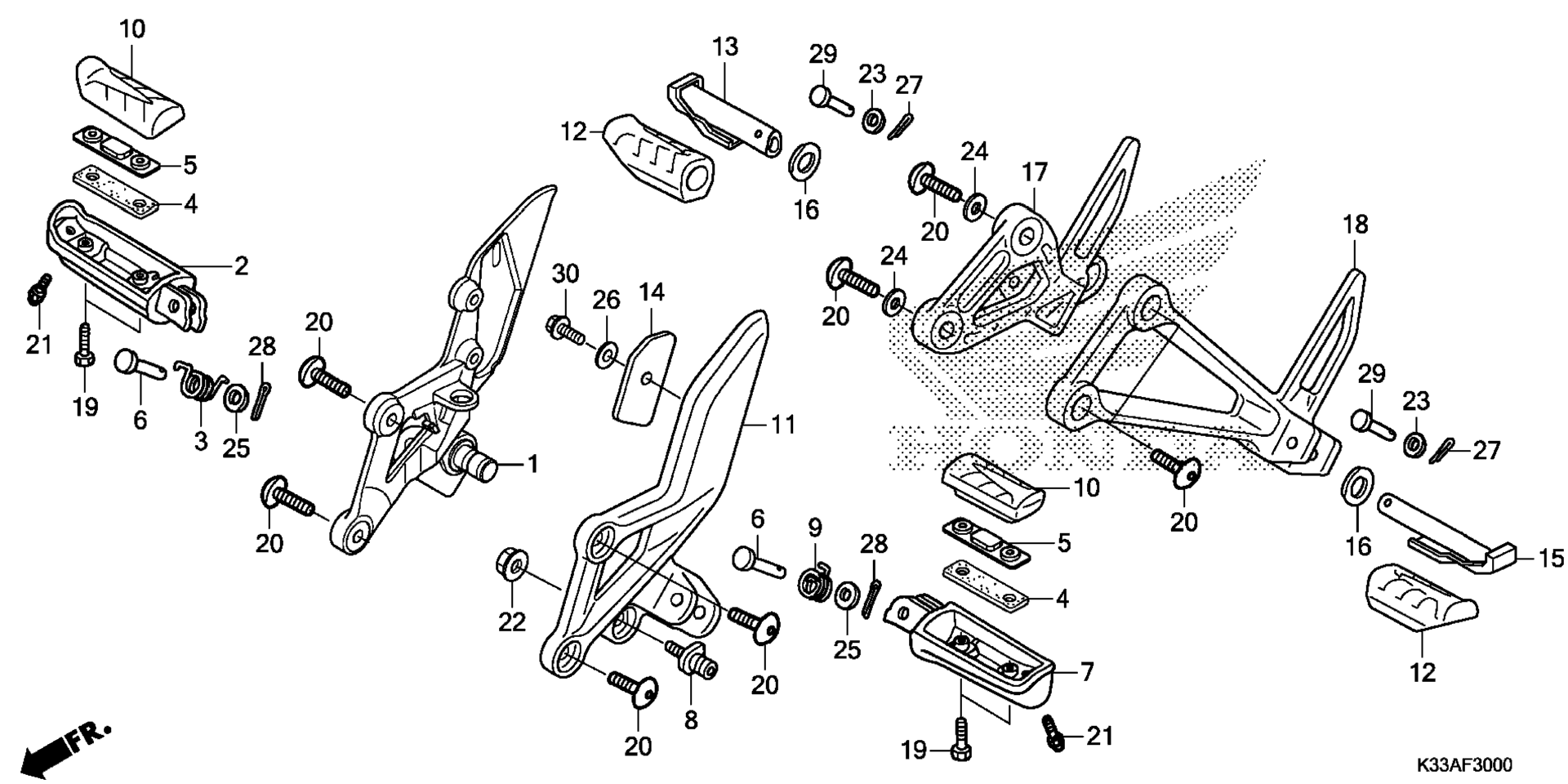

Схема подножка для CB300FA AC
Схема
Детали
Номер
Наименование детали
Цена
1
HOLDER, R. STEP art. 50600-KYJ-900
По запросу
2
ARM, R. STEP (COO) art. 50612-KYJ-305
По запросу
3
SPRING, R. STEP RETURN art. 50617-445-840
По запросу
4
RUBBER, STEP (LOWER) art. 50618-K33-700
По запросу
5
PLATE, STEP SETTING art. 50619-K33-700
По запросу
6
PIN, STEP BAR art. 50639-ML0-010
По запросу
7
ARM, L. STEP (COO) art. 50642-KYJ-305
По запросу
8
PIVOT, CHANGE PEDAL art. 50643-KYJ-900
По запросу
9
SPRING, L. STEP RETURN art. 50644-445-840
По запросу
10
RUBBER, MAIN STEP (COO) art. 50661-KYJ-305
По запросу
11
HOLDER, L. STEP art. 50700-KYJ-900
По запросу
12
RUBBER, PILLION STEP (COO) art. 50710-KYJ-305
По запросу
13
BAR, R. PILLION STEP (COO) art. 50711-KYJ-305
По запросу
14
WEIGHT, STEP HOLDER art. 50711-KYJ-900
По запросу
15
BAR, L. PILLION STEP (COO) art. 50712-KYJ-305
По запросу
16
PLATE, PILLION STEP SIDE art. 50714-KBA-930
По запросу
17
HOLDER, R. PILLION STEP art. 50715-KYJ-900
По запросу
18
HOLDER, L. PILLION STEP art. 50725-KYJ-900
По запросу
19
BOLT, MAIN STEP RUBBER SETTING art. 90115-MV9-000
По запросу
20
BOLT, SOCKET (8X22) art. 90127-KYJ-900
По запросу
21
BOLT, CAP (8X8) art. 92501-08008-0A
По запросу
22
NUT, FLANGE (8MM) art. 94050-08080
По запросу
23
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
24
WASHER, PLAIN (8MM) art. 94101-08800
По запросу
25
WASHER, PLAIN (8MM) art. 94102-08000
По запросу
26
WASHER, PLAIN (6MM) art. 94103-06700
По запросу
27
PIN, COTTER (1.6X25) art. 94201-16250
По запросу
28
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
29
PIN B, PILLION STEP art. 95015-82000
По запросу
30
BOLT, FLANGE (6X10) art. 95701-06010-07
По запросу
