модель 2017 года
- Модель CB500F
- Код модели CB500F A

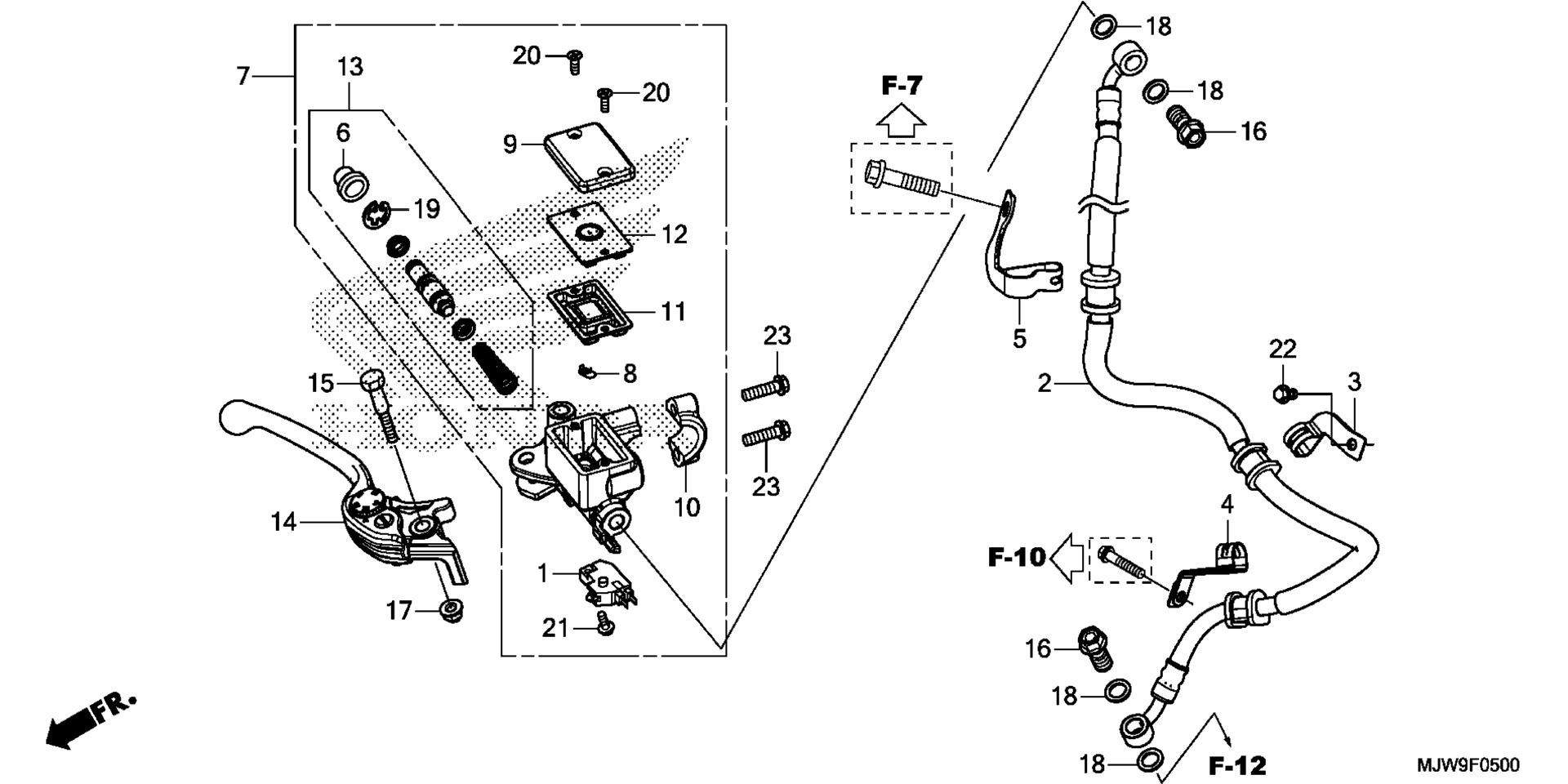

Схема переднего главного цилиндра тормоза (1) для CB500F A
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP art. 35340-MGS-D31
По запросу
2
HOSE, FR. BRAKE art. 45125-MJW-J41
По запросу
3
CLAMP A, FR. BRAKE HOSE art. 45155-MGZ-J00
По запросу
4
CLAMP B, FR. BRAKE HOSE art. 45156-MGZ-J00
По запросу
5
CLAMP C, FR. BRAKE HOSE art. 45157-MGZ-J40
По запросу
6
BOOT art. 45504-410-003
По запросу
7
MASTER CYLINDER SUB-ASSY., FR. BRAKE (COO) (NISSIN) art. 45510-MGZ-315
По запросу
8
PROTECTOR art. 45512-MA6-006
По запросу
9
CAP, MASTER CYLINDER art. 45513-HR0-305
По запросу
10
HOLDER, MASTER CYLINDER art. 45517-166-006
По запросу
11
DIAPHRAGM art. 45520-GE2-006
По запросу
12
PLATE, DIAPHRAGM art. 45521-K21-901
По запросу
13
MASTER CYLINDER SET art. 45530-471-831
По запросу
14
LEVER ASSY., R. HANDLE (COO) art. 53170-MJW-305
По запросу
15
BOLT, HANDLE LEVER PIVOT art. 90114-166-006
По запросу
16
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
17
NUT, CAP (6MM) art. 90202-KCW-870
По запросу
18
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
19
CIRCLIP art. 90651-MA5-671
По запросу
20
SCREW, FLAT (4X12) art. 93600-04012-0G
По запросу
21
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
22
BOLT, FLANGE (6X10) art. 96001-06010-07
По запросу
23
BOLT, FLANGE (6X22) art. 96001-06022-07
По запросу
