модель 2017 года
- Модель CB500F
- Код модели CB500F A

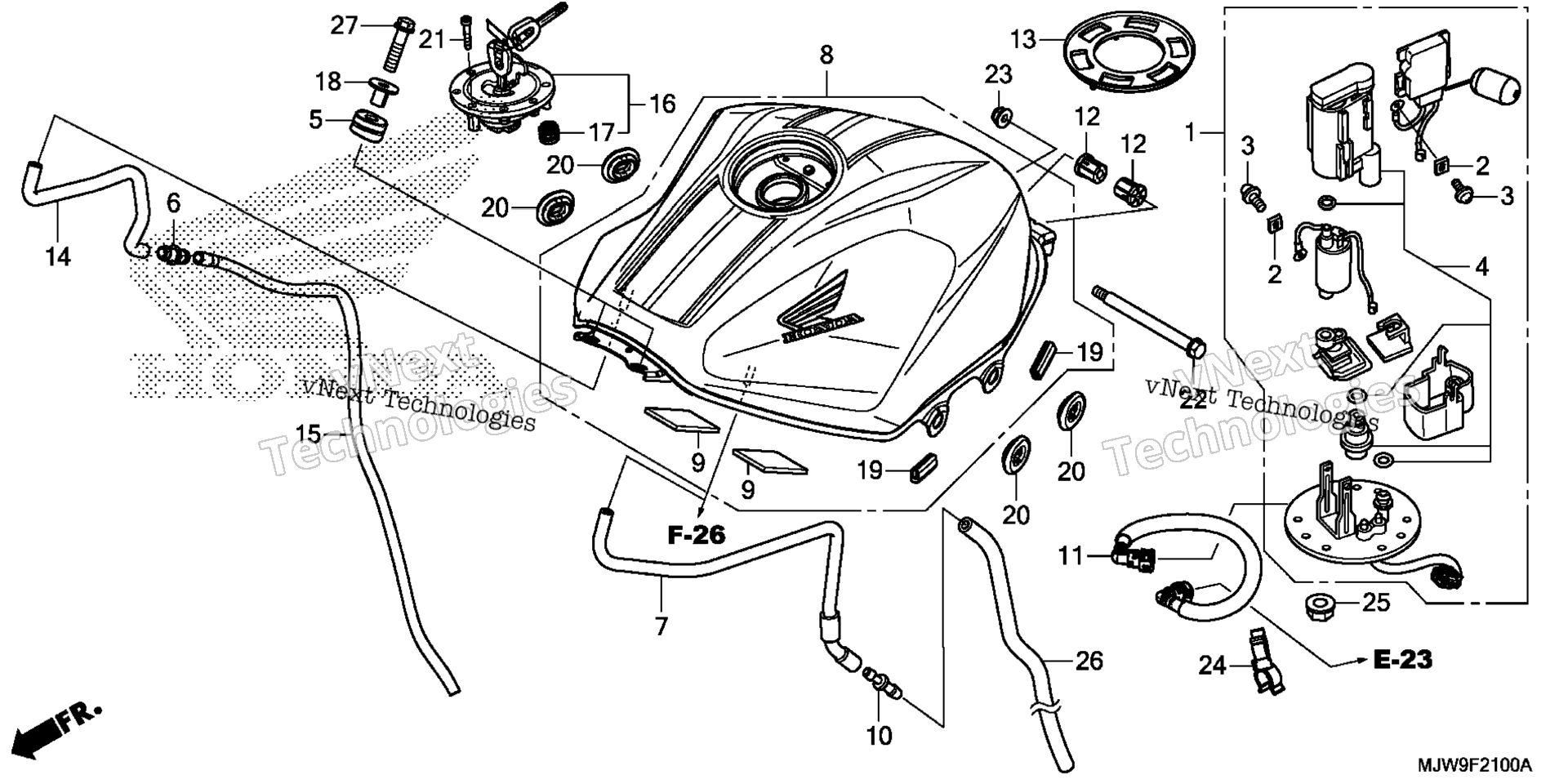

Схема топливной системы TANK / FUEL PUMP для CB500F A
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP UNIT, FUEL art. 16700-MJW-J03
По запросу
2
STOPPER art. 16711-MGS-D31
По запросу
3
SCREW (4X6.6) art. 16712-MGS-D31
По запросу
4
FILTER ASSY., FUEL art. 16730-MJW-J82
По запросу
5
RUBBER, AIR CLEANER HOUSING MOUNTING art. 17245-107-010
По запросу
6
JOINT, BREATHER TUBE art. 17359-419-670
По запросу
7
TUBE, FUEL TANK BREATHER art. 17418-MGZ-J00
По запросу
8
TANK ASSY., FUEL (TYPE1) (WL) art. 17500-MJW-DF0ZF
По запросу
9
TAPE B, TANK GUARD art. 17528-KCZ-930
По запросу
10
JOINT, FUEL TUBE art. 17561-KVG-900
По запросу
11
HOSE, FUEL FEED art. 17570-MJW-J01
По запросу
12
CUSHION, RR. FUEL TANK PIVOT art. 17572-KPP-T00
По запросу
13
GASKET, BASE art. 17574-MGS-D30
По запросу
14
TUBE, FUEL TANK DRAIN art. 17590-MGZ-J00
По запросу
15
TUBE, FUEL TANK DRAIN art. 17591-MJW-J00
По запросу
16
CAP, FUEL FILLER art. 17620-MJE-D04
По запросу
17
SEAL, BREATHER art. 17621-MGP-D62
По запросу
18
COLLAR, RADIATOR MOUNTING art. 61102-KTY-D30
По запросу
19
RUBBER, PROTECTOR art. 64122-MCZ-000
По запросу
20
GROMMET, AIR CLEANER HOUSING art. 83551-300-000
По запросу
21
BOLT, SOCKET (4X25) (SUS) art. 90120-MJE-D00
По запросу
22
BOLT, TANK HINGE art. 90135-MS2-000
По запросу
23
NUT, U (6MM) (FUJI SEIMITSU) art. 90301-KGH-901
По запросу
24
CLAMP, FUEL HOSE (BLACK) art. 91593-MGZ-J01
По запросу
25
NUT, FLANGE (6MM) art. 94050-06000
По запросу
26
BULK HOSE, VACUUM (7.3X1000) (7.3X640) art. 95005-75001-20M
По запросу
27
BOLT, FLANGE (6X25) art. 96001-06025-07
По запросу
