модель 2017 года
- Модель CRF1000
- Код модели CRF1000A 2AC

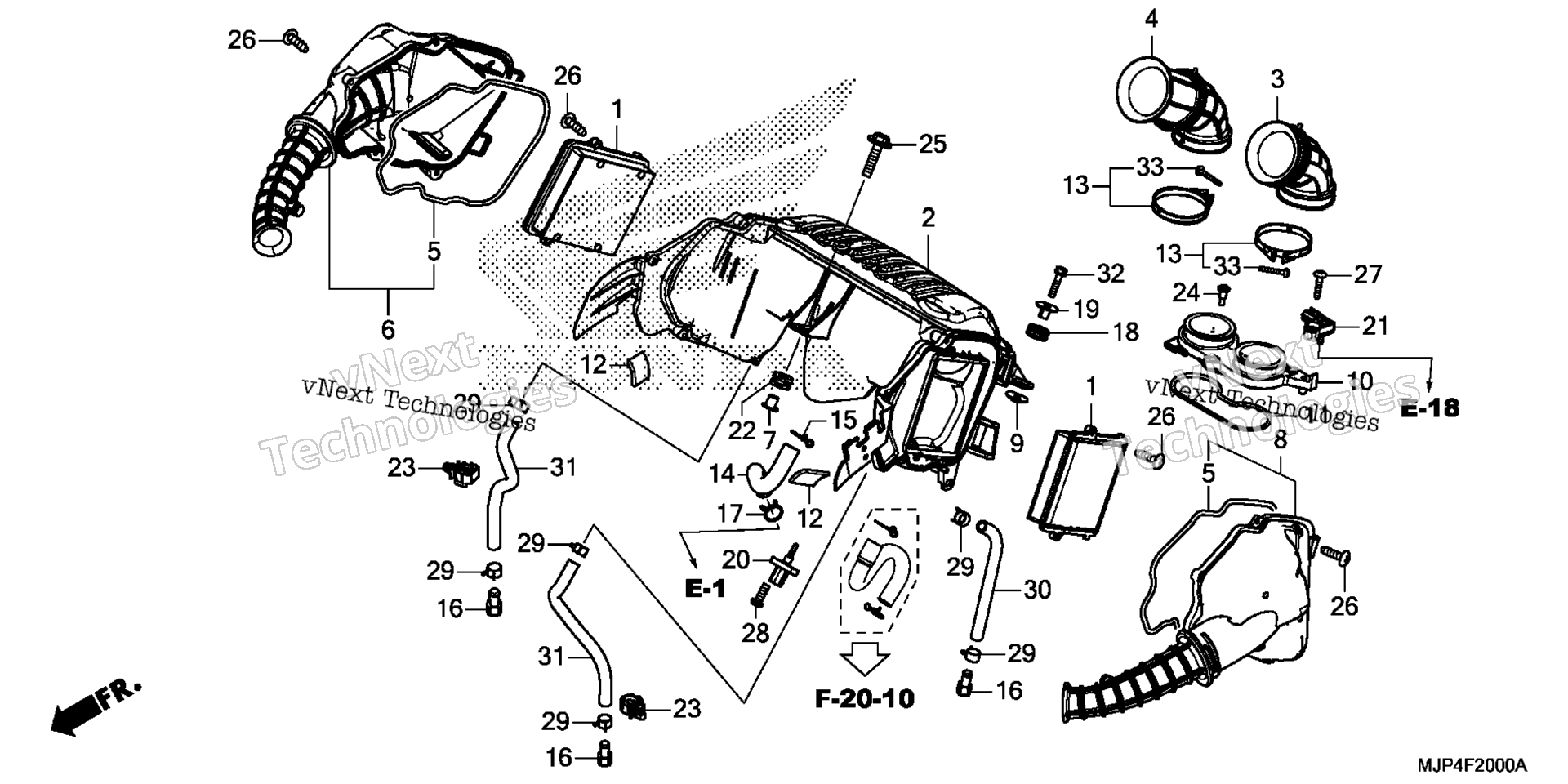

Схема воздушного фильтра для CRF1000A 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
ELEMENT, AIR CLEANER art. 17210-MJP-G50
По запросу
2
CASE art. 17215-MJP-G50
По запросу
3
TUBE, L. AIR CLEANER CONNECTING art. 17226-MJP-G50
По запросу
4
TUBE, R. AIR CLEANER CONNECTING art. 17227-MJP-G50
По запросу
5
SEAL, LID art. 17229-MJP-G50
По запросу
6
LID SUB-ASSY., R. AIR CLEANER art. 17234-MJP-G50
По запросу
7
COLLAR, AIR CLEANER MOUNTING art. 17239-MJP-G50
По запросу
8
LID SUB-ASSY., L. AIR CLEANER art. 17244-MJP-G50
По запросу
9
COLLAR, AIR CLEANER MOUNTING art. 17245-MJP-G50
По запросу
10
PLATE, FUNNEL SETTING art. 17250-MJP-G50
По запросу
11
SEAL, SET PLATE art. 17252-MJP-G50
По запросу
12
RUBBER, AIR CLEANER HOUSING art. 17256-MJP-G50
По запросу
13
BAND, CONNECTING TUBE art. 17257-MJP-G50
По запросу
14
TUBE, BREATHER art. 17265-MJP-G50
По запросу
15
CLIP, BREATHER TUBE art. 17369-KB4-670
По запросу
16
PLUG, BREATHER TUBE art. 17370-419-700
По запросу
17
CLIP, TUBE art. 17724-MJP-G50
По запросу
18
RUBBER A, MUFFLER MOUNTING art. 18422-KR3-870
По запросу
19
COLLAR, RADIATOR MOUNTING art. 19052-MB0-000
По запросу
20
SENSOR ASSY., AIR TEMPERATURE art. 37880-KWW-C01
По запросу
21
SENSOR A, MASTER POWER PRESSURE art. 46401-TM8-A01
По запросу
22
RUBBER, SIDE COVER art. 83545-KCJ-690
По запросу
23
CLIP art. 90652-MGS-D31
По запросу
24
SCREW, PAN (5MM) art. 91508-MM5-000
По запросу
25
BOLT-WASHER (6X28) art. 93404-06028-07
По запросу
26
SCREW, TAPPING (5X20) art. 93903-25480
По запросу
27
SCREW, TAPPING (5X25) art. 93903-25510
По запросу
28
SCREW, TAPPING (5X20) art. 93913-255J0
По запросу
29
CLAMP, TUBE (D12) art. 95002-41200-04
По запросу
30
BULK HOSE, VINYL (8X12X8000) (8X12X160) art. 95003-23008-60M
По запросу
31
BULK HOSE, VINYL (8X12X8000) (8X12X200) art. 95003-23008-60M
По запросу
32
BOLT, FLANGE (6X28) art. 95701-06028-08
По запросу
33
SCREW, PAN (4X28) art. 90140-KAE-000
По запросу
