модель 2017 года
- Модель CRF1000
- Код модели CRF1000A 2AC

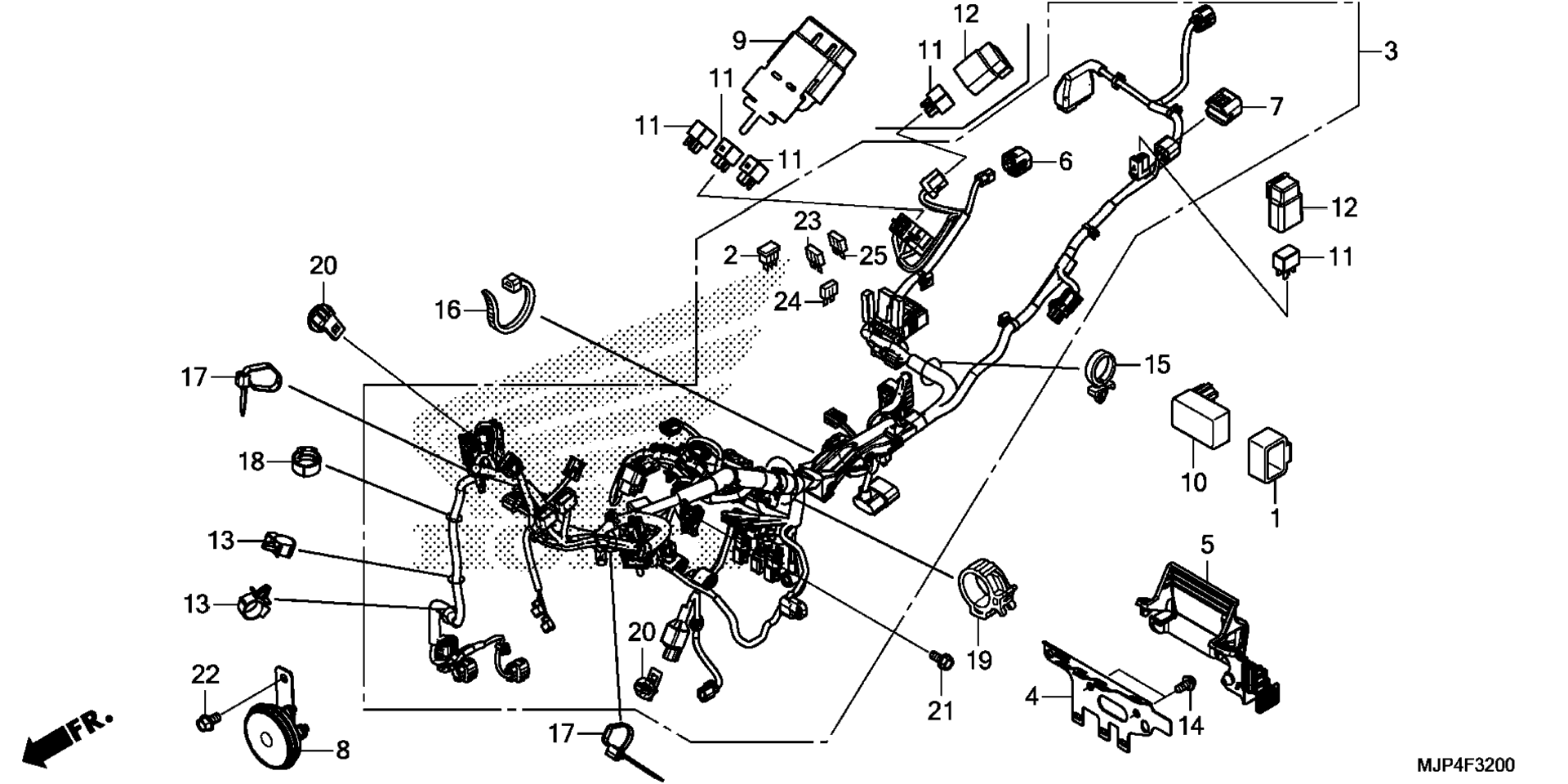

Схема жгута проводов для CRF1000A 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION, IGNITION CONTROL MODULE (CDI) art. 30401-KF0-010
По запросу
2
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
3
WIRE HARNESS art. 32100-MJP-A60
По запросу
4
STAY, HARNESS CLIP art. 32155-MJP-G50
По запросу
5
COVER, CONNECTOR art. 32159-MJP-G50
По запросу
6
CAP, DUMMY (4P) (RED) art. 32606-GEV-761
По запросу
7
CAP, DUMMY (6P) (NATURAL) art. 32606-MEL-D01
По запросу
8
HORN (HIGH) art. 38110-KCR-J01
По запросу
9
SUSPENSION, RELAY CASE art. 38200-MJP-G50
По запросу
10
RELAY, TURN SIGNAL POSITION art. 38301-MFJ-J01
По запросу
11
RELAY, POWER (MICRO ISO 4P) (OMRON) art. 38501-KWN-901
По запросу
12
SUSPENSION, POWER RELAY art. 38506-KVS-600
По запросу
14
BOLT, FLANGE (6X12) (NSHF) art. 90006-GHB-610
По запросу
15
CLIP, WIRE HARNESS art. 90617-SA0-003
По запросу
16
BAND, WIRE HARNESS art. 90620-SB2-003
По запросу
17
BAND, WIRE (BLACK) art. 90652-KT1-771
По запросу
19
CLIP, CABLE (25MM) art. 90690-GHB-671
По запросу
20
CLIP, CONNECTOR (BLACK) art. 91565-SEL-003
По запросу
21
BOLT, FLANGE (6X14) art. 95701-06014-08
По запросу
22
BOLT, FLANGE (8X14) art. 95701-08014-07
По запросу
23
FUSE, MINI (7.5A) art. 98200-40750
По запросу
24
FUSE, MINI (10A) art. 98200-41000
По запросу
25
FUSE, MINI (20A) art. 98200-42000
По запросу
