модель 2017 года
- Модель CRF250R
- Код модели CRF250RL AC

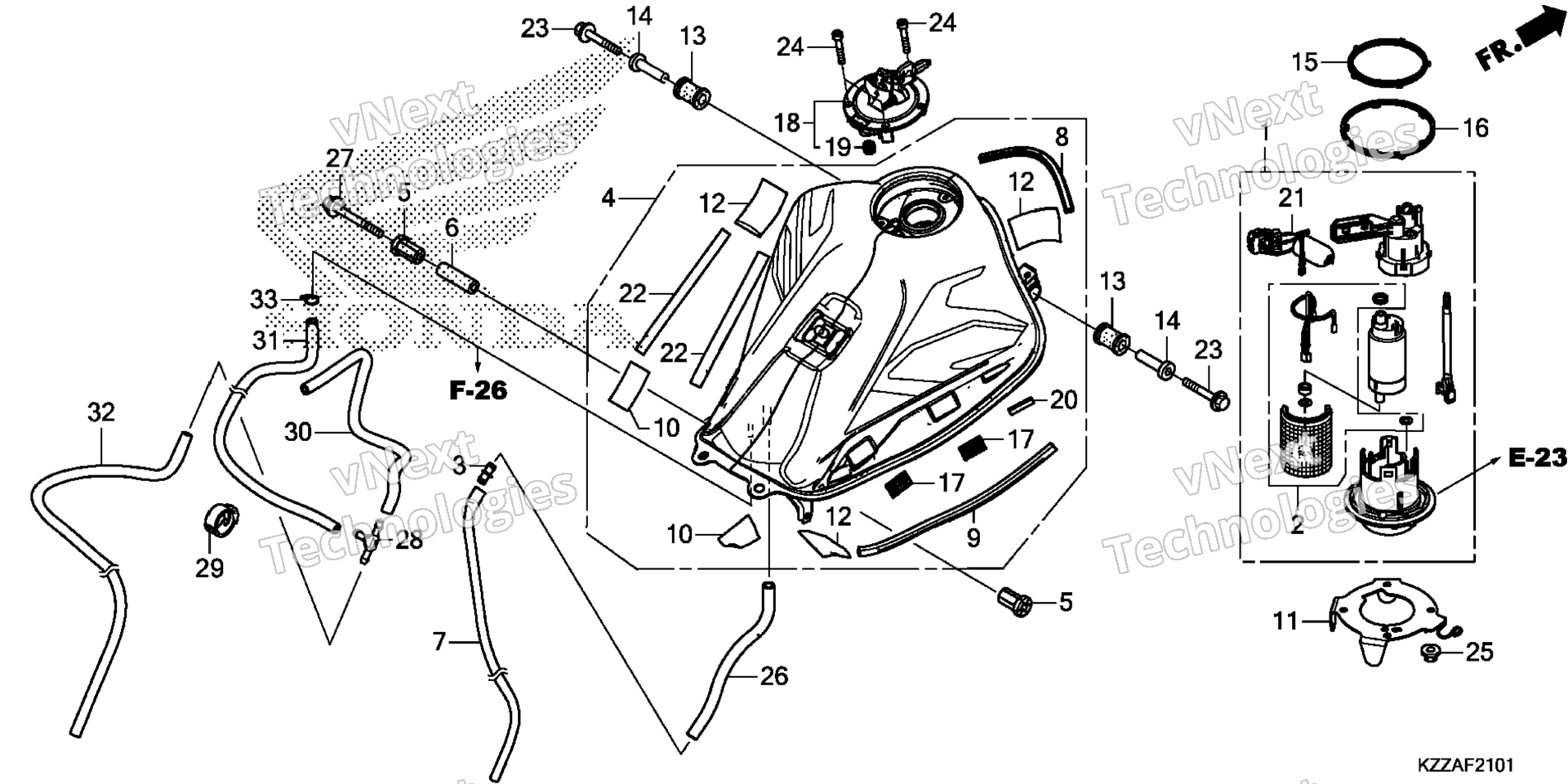

Схема топливного бака (2) для CRF250RL AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., FUEL (MSDS) art. 16700-KZZ-J01
По запросу
2
FILTER SET art. 16707-K45-N01
По запросу
3
JOINT, BREATHER TUBE art. 17359-419-670
По запросу
4
TANK ASSY., FUEL (TYPE1) (WL) art. 17500-KZZ-J00ZA
По запросу
5
CUSHION, FUEL TANK PIVOT art. 17506-KZZ-900
По запросу
6
COLLAR, TANK SETTING art. 17507-KZZ-900
По запросу
7
TUBE, DRAIN art. 17508-KZZ-J00
По запросу
8
TRIM A, FUEL TANK art. 17516-KZZ-900
По запросу
9
TRIM B, FUEL TANK art. 17517-KZZ-900
По запросу
10
SEAL, TANK art. 17521-KY1-300
По запросу
11
PLATE, SETTING art. 17527-KZZ-J00
По запросу
12
TAPE B, TANK GUARD art. 17528-KCZ-930
По запросу
13
RUBBER, RR. TANK MOUNTING art. 17534-MFJ-D00
По запросу
14
COLLAR art. 17538-KZZ-900
По запросу
15
GASKET, FUEL PUMP (ARAI) art. 17572-KPN-A71
По запросу
16
DUST SEAL art. 17573-KPN-A71
По запросу
17
FASTENER A, DUAL LOCK (18X28) art. 17580-MGZ-J00
По запросу
18
CAP, FUEL FILLER art. 17620-KZZ-J03
По запросу
19
SEAL, BREATHER art. 17621-MGP-D62
По запросу
20
CUSHION, SHROUD art. 17850-KZZ-J00
По запросу
21
FUEL UNIT art. 37800-KZZ-J01
По запросу
22
FILM, PROTECTOR art. 83512-KZZ-J00
По запросу
23
Болт Honda art. 90004-GHB-710
По запросу
24
BOLT, SOCKET (4X25) (SUS) art. 90120-MJE-D00
По запросу
25
NUT, FLANGE (6MM) art. 94050-06080
По запросу
26
BULK HOSE, VACUUM (8X1000) (8X215) art. 95005-80001-20M
По запросу
27
BOLT, FLANGE (6X65) art. 96001-06065-00
По запросу
