модель 2017 года
- Модель CRF250R
- Код модели CRF250RL AC

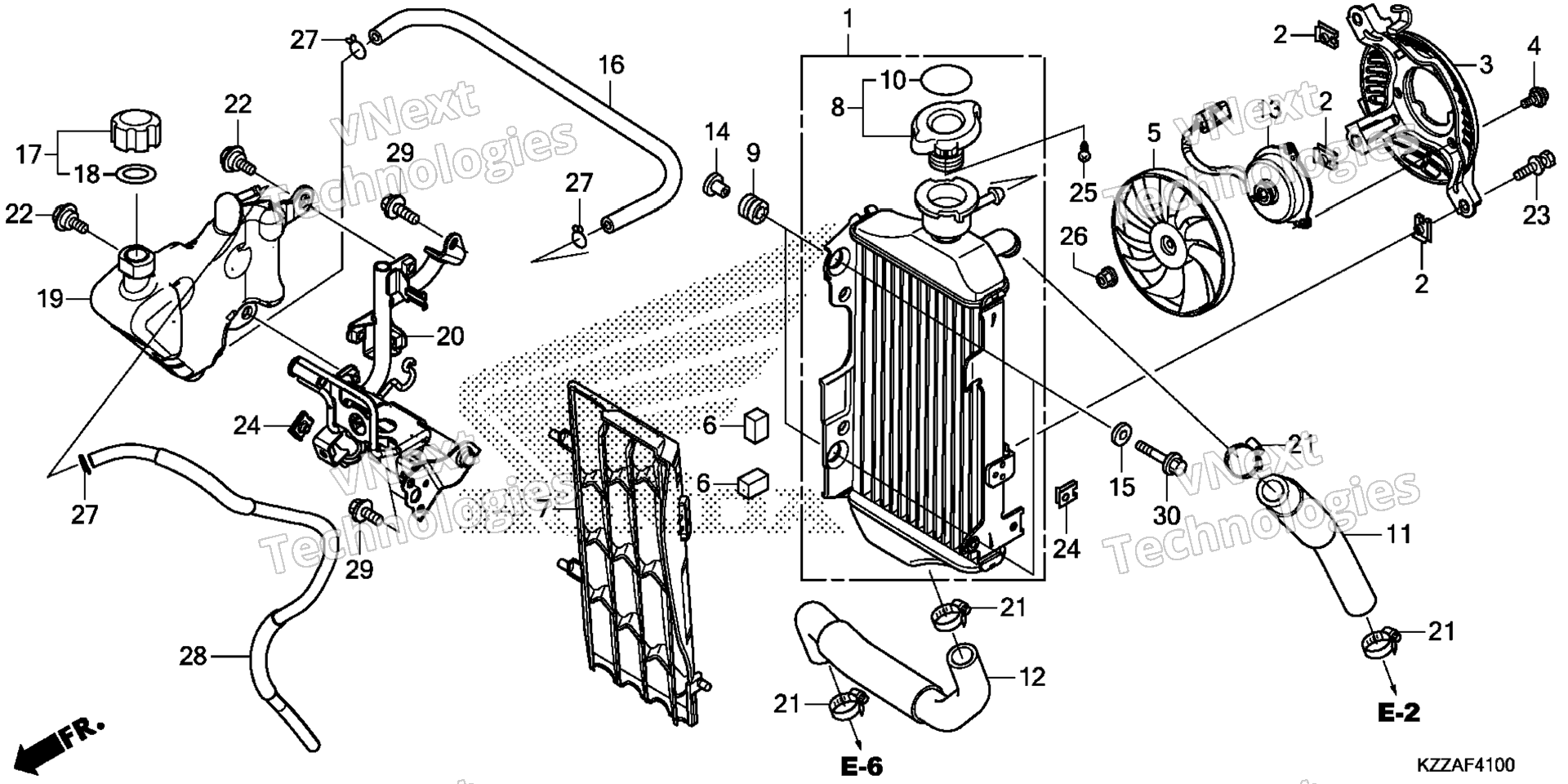

Схема радиатора для CRF250RL AC
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR art. 19010-KZZ-D11
По запросу
2
NUT, SETTING (6MM) art. 19014-KEA-003
По запросу
3
SHROUD art. 19015-KZZ-902
По запросу
4
SCREW, PAN (4X8.5) art. 19016-KEA-003
По запросу
5
FAN, COOLING art. 19020-KVZ-631
По запросу
6
RUBBER, RADIATOR art. 19022-KZZ-900
По запросу
7
GRILLE, RADIATOR art. 19034-KZZ-900
По запросу
8
CAP, RADIATOR (TOYO) art. 19037-KZZ-D11
По запросу
9
RUBBER, RADIATOR MOUNTING art. 19051-KRN-000
По запросу
10
LABEL, RADIATOR CAP art. 19046-PAA-A00
По запросу
11
HOSE, RADIATOR (UPPER) art. 19062-KZZ-900
По запросу
12
HOSE, RADIATOR (LOWER) art. 19067-KZZ-900
По запросу
13
MOTOR ASSY., FAN (TOYO) art. 19080-KZZ-J01
По запросу
14
COLLAR, RADIATOR MOUNTING art. 19091-KZZ-900
По запросу
15
WASHER, RADIATOR MOUNTING art. 19092-KZZ-900
По запросу
16
TUBE, RESERVE TANK art. 19101-KZZ-J00
По запросу
17
CAP ASSY., RESERVE TANK art. 19105-KZZ-900
По запросу
18
GASKET, RESERVE TANK art. 19107-MG8-000
По запросу
19
TANK, RADIATOR RESERVE art. 19110-KZZ-J00
По запросу
20
STAY, RESERVE TANK art. 19150-KZZ-J00
По запросу
21
CLAMP, HOSE (22-29MM) art. 19517-ML7-691
По запросу
22
BOLT, FLANGE (6MM) art. 90110-KZZ-900
По запросу
23
BOLT-WASHER (6X16) art. 90120-KCR-003
По запросу
24
NUT, CLIP (6MM) art. 90303-KZZ-J00
По запросу
25
SCREW, TAPPING (3X6) art. 93901-22020
По запросу
26
NUT, FLANGE (3MM) art. 90315-MFL-003
По запросу
27
CLIP, TUBE (B10) art. 95002-02100
По запросу
28
TUBE, RESERVE TANK (DRAIN) art. 19102-KZZ-J00
По запросу
29
BOLT, FLANGE (6X10) art. 95701-06010-00
По запросу
30
BOLT, FLANGE (6X28) art. 96001-06028-00
По запросу
