модель 2017 года
- Модель VFR1200
- Код модели VFR1200X AC

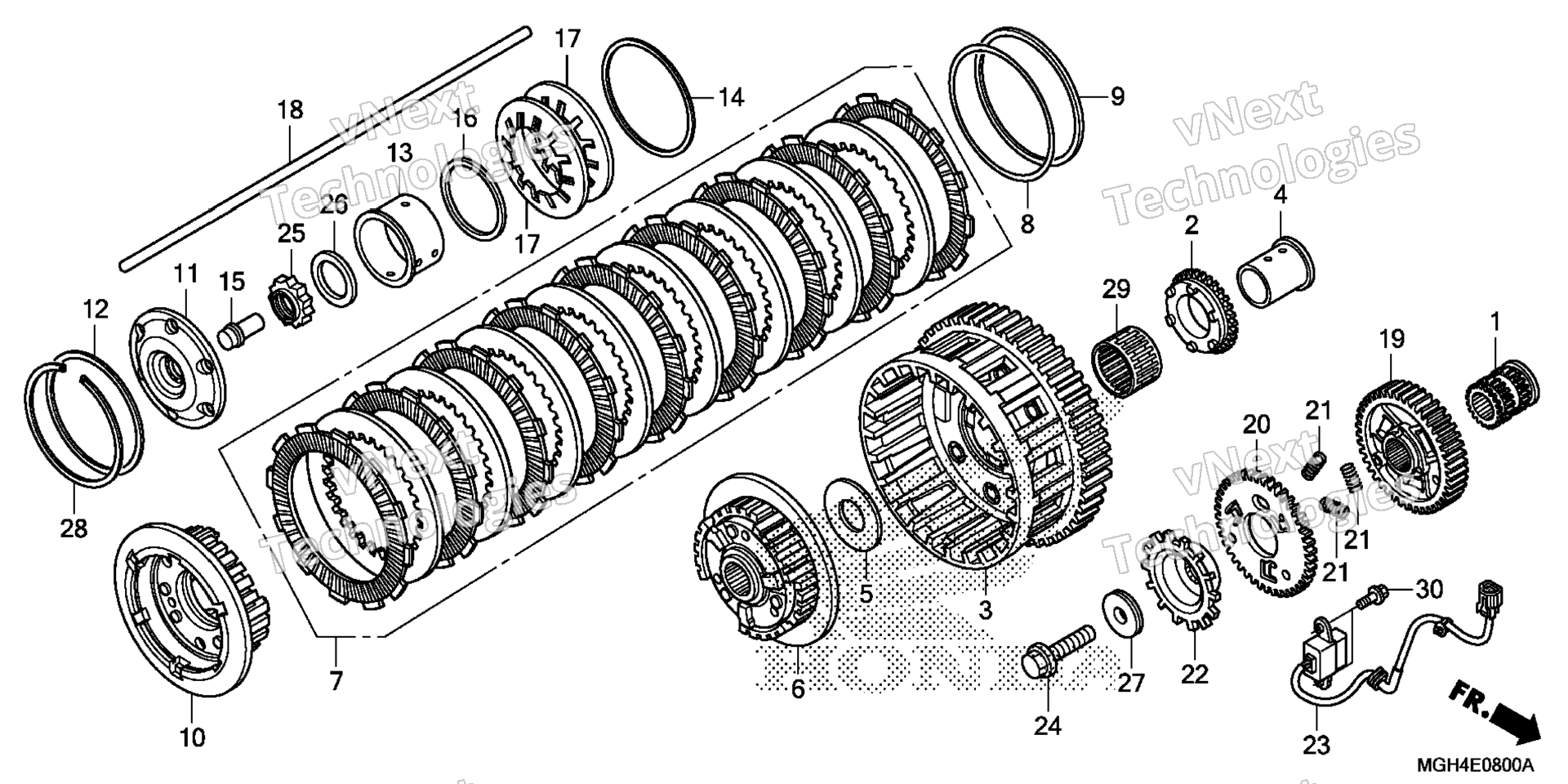

Схема сцепления (1) для VFR1200X AC
Схема
Детали
Номер
Наименование детали
Цена
1
SPROCKET, TIMING (20T) art. 14406-MGE-000
По запросу
2
SPROCKET, OIL PUMP DRIVE (30T) art. 15131-MGE-003
По запросу
3
CLUTCH OUTER art. 22100-MGE-000
По запросу
4
GUIDE, CLUTCH (OUTER) art. 22116-MGE-000
По запросу
5
COLLAR, DISTANCE art. 22117-MEJ-610
По запросу
6
CENTER, CLUTCH art. 22120-MGE-050
По запросу
7
DISK SET, CLUTCH art. 22210-MGE-305
По запросу
8
SPRING, CLUTCH PLATE art. 22325-MEL-000
По запросу
9
SEAT, JUDDER SPRING art. 22326-MGE-000
По запросу
10
PLATE, CLUTCH PRESSURE art. 22350-MGE-010
По запросу
11
LIFTER, CLUTCH art. 22354-MGE-000
По запросу
12
SEAT, CLUTCH LIFTER art. 22356-MGE-000
По запросу
13
HOLDER, CLUTCH SPRING art. 22365-MGE-010
По запросу
14
SEAT, CLUTCH SPRING art. 22366-MGE-000
По запросу
15
PIECE, CLUTCH JOINT art. 22366-MM5-000
По запросу
16
SEAT B, CLUTCH SPRING art. 22368-MGE-020
По запросу
17
SPRING, CLUTCH art. 22401-MGH-640
По запросу
18
ROD, CLUTCH LIFTER art. 22850-MGE-000
По запросу
19
GEAR, PRIMARY DRIVE (42T) art. 23103-MGE-000
По запросу
20
SUB-GEAR, PRIMARY (42T) art. 23104-MGE-000
По запросу
21
SPRING, PRIMARY DAMPER art. 23115-MGE-000
По запросу
22
ROTOR, PULSE art. 30291-MGE-000
По запросу
23
GENERATOR ASSY., PULSE art. 30300-MGE-641
По запросу
24
BOLT, FLANGE (12X45) art. 90024-MGE-000
По запросу
25
NUT, LOCK (25MM) art. 90231-MS2-610
По запросу
26
WASHER (25.1X37X3.2) art. 90407-MFL-000
По запросу
27
WASHER (12.5X36X6) art. 90408-MGE-000
По запросу
28
CIRCLIP (INNER) (102) art. 90601-MFL-000
По запросу
29
BEARING B, NEEDLE (35X41X27.8) (WHITE) art. 91102-MFL-881
По запросу
30
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
