модель 2017 года
- Модель VFR1200
- Код модели VFR1200X AC

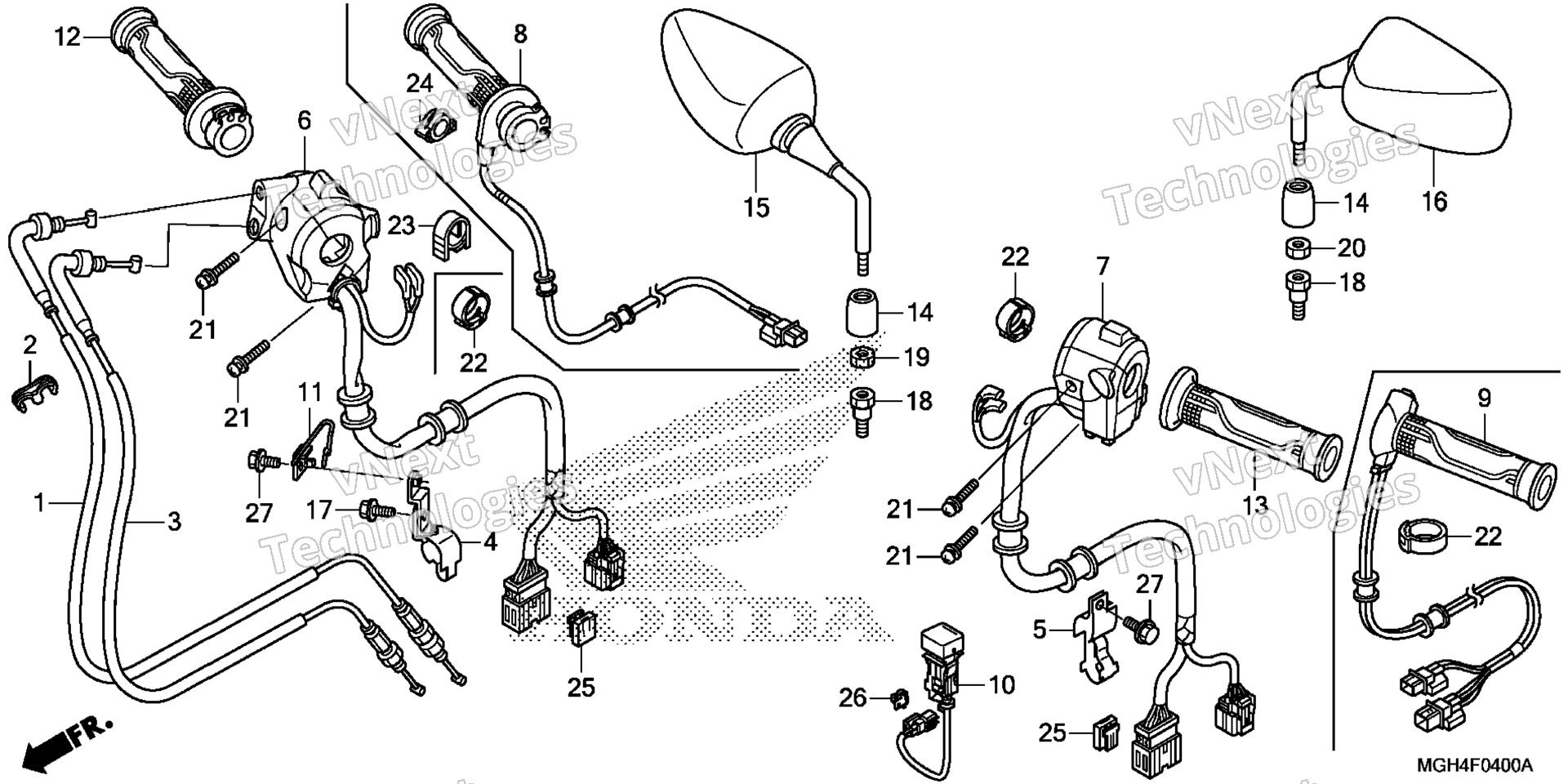

Схема переключатель / CABLE / MIRROR (1) для VFR1200X AC
Схема
Детали
Номер
Наименование детали
Цена
1
CABLE A, THROTTLE art. 17910-MGH-D21
По запросу
2
CLIP, THROTTLE WIRE art. 17915-MET-641
По запросу
3
CABLE B, THROTTLE art. 17920-MGH-D21
По запросу
4
CLAMP, R. WIRE art. 35107-MGH-640
По запросу
5
CLAMP, L. WIRE art. 35108-MGH-640
По запросу
6
SWITCH ASSY., ENGINE STOP art. 35130-MGH-N04
По запросу
7
SWITCH ASSY., TURN SIGNAL art. 35200-MGH-H21
По запросу
10
SWITCH ASSY., TORQUE CONTROL art. 38640-MGH-H21
По запросу
11
GUIDE, THROTTLE CABLE art. 50161-MGH-D20
По запросу
12
GRIP ASSY., THROTTLE art. 53140-MGE-000
По запросу
13
GRIP, L. HANDLE art. 53166-MGE-000
По запросу
14
COVER, LOCK NUT art. 88130-MGH-640
По запросу
15
MIRROR, R. art. 88210-MGH-640
По запросу
16
MIRROR, L. art. 88220-MGH-640
По запросу
17
BOLT, FLANGE (6X12) art. 90013-GHB-610
По запросу
18
BOLT, ADAPTER (10MM) art. 90105-MGH-640
По запросу
19
NUT A, HEX. (12MM) (LEFT HAND THREAD) art. 90301-MGH-640
По запросу
20
NUT B, HEX. (12MM) (LEFT HAND THREAD) art. 90302-MGH-640
По запросу
21
SCREW-WASHER (5X20) art. 90507-MGE-640
По запросу
22
CLIP, WIRE HARNESS art. 90683-KJ2-003
По запросу
23
CLIP, WIRE HARNESS art. 90683-ZX2-003
По запросу
25
HOLDER, BRACKET (RED) art. 91554-SM4-003
По запросу
26
CLIP, CONNECTOR (DARK GREEN) art. 91565-S0X-003
По запросу
27
BOLT, FLANGE (6X10) art. 96001-06010-07
По запросу
Другие схемы модели
переключатель / CABLE / MIRROR (1)
