модель 2018 года
- Модель NC700 /X
- Код модели NC700JD AC

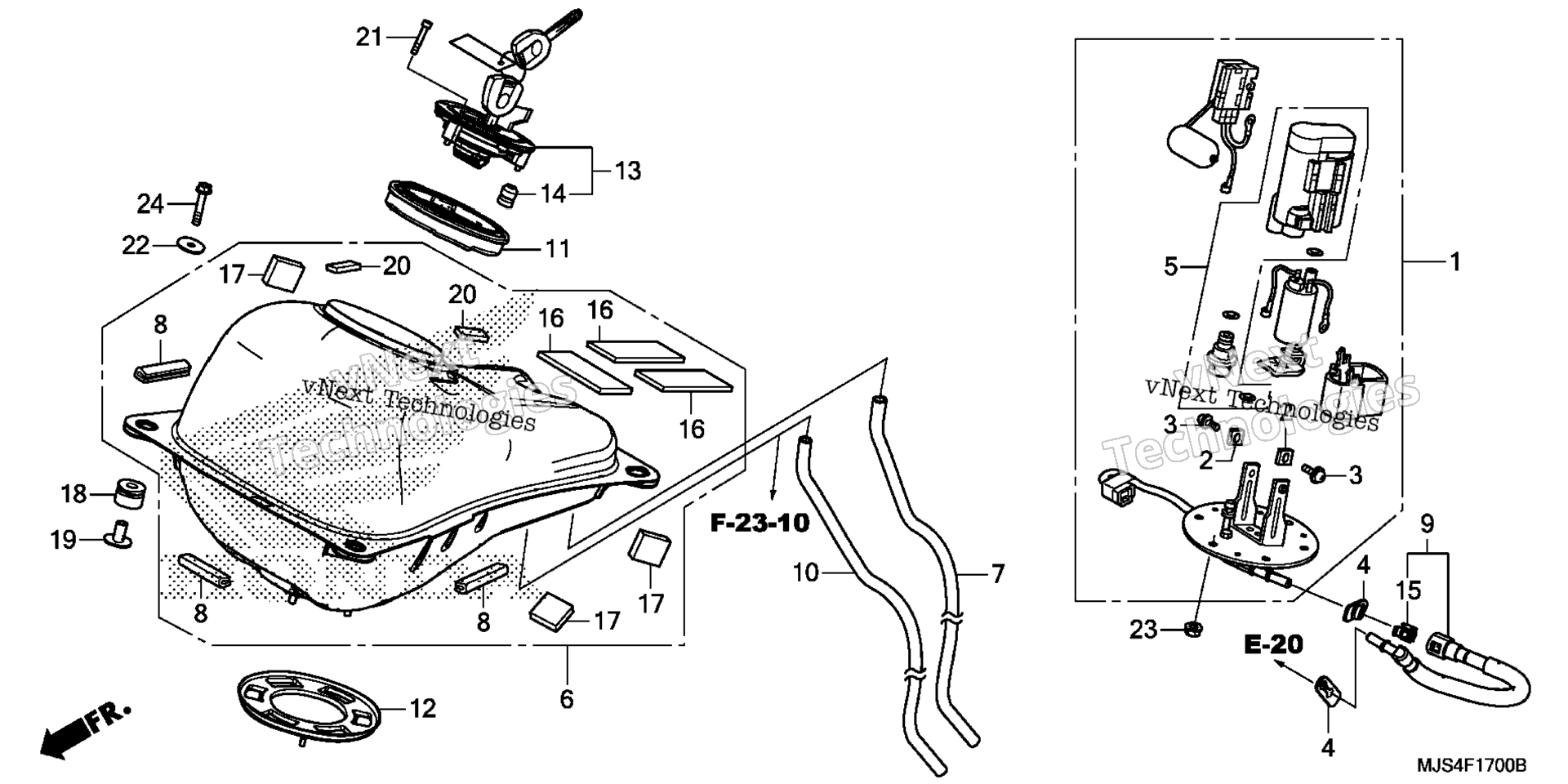

Схема топливной системы TANK / FUEL PUMP для NC700JD AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., FUEL art. 16700-MJS-J73
По запросу
1
PUMP ASSY., FUEL (MSDS) art. 16700-MJS-J71
По запросу
2
STOPPER art. 16711-MGS-D31
По запросу
3
SCREW (4X6.6) art. 16712-MGS-D31
По запросу
4
DAMPER, CONNECTOR art. 16719-MEW-920
По запросу
5
FILTER ASSY., FUEL art. 16730-MKT-D01
По запросу
6
TANK ASSY., FUEL art. 17500-MJS-J70
По запросу
7
TUBE A, DRAIN art. 17508-MJS-J70
По запросу
8
TRIM, FUEL TANK art. 17523-MEA-670
По запросу
9
HOSE, FUEL FEED art. 17526-MJS-J71
По запросу
11
SEAL, FUEL TANK art. 17543-MJS-J70
По запросу
12
GASKET, BASE art. 17574-KZZ-910
По запросу
13
CAP, FUEL FILLER art. 17620-MGP-D64
По запросу
13
CAP, FUEL FILLER art. 17620-MJS-J31
По запросу
14
SEAL, BREATHER art. 17621-MGP-D62
По запросу
15
RETAINER art. 17711-MGE-003
По запросу
16
CUSHION, EQUALIZER art. 50195-GAG-000
По запросу
17
RUBBER, SEAT RAIL art. 50283-MR7-300
По запросу
18
RUBBER, SEAT MOUNTING art. 77206-464-000
По запросу
19
COLLAR, SEAT MOUNTING art. 77207-464-000
По запросу
20
RUBBER, RR. FRAME art. 80129-MEG-000
По запросу
21
BOLT, SOCKET (4X24) (SUS) art. 90110-MGP-D60
По запросу
22
WASHER (6.5X25X1.5) art. 90404-680-000
По запросу
23
NUT, FLANGE (6MM) art. 94050-06080
По запросу
24
BOLT, FLANGE (6X32) art. 95701-06032-08
По запросу
25
FILTER ASSY., FUEL art. 16730-MKT-D01
По запросу
