модель 2018 года
- Модель NC700 /X
- Код модели NC700JD AC

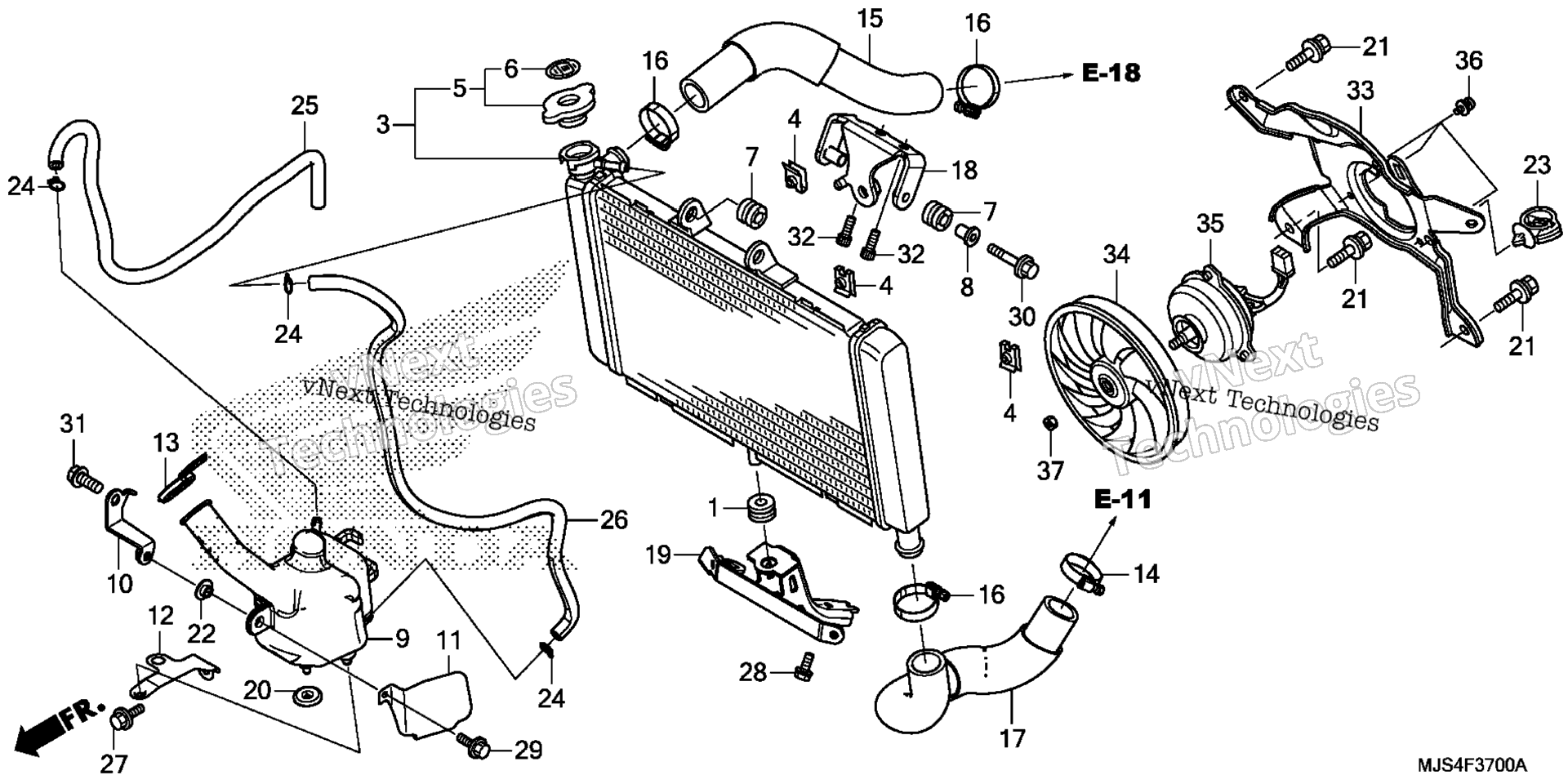

Схема радиатора для NC700JD AC
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER, CUSHION art. 17622-GB7-900
По запросу
3
RADIATOR (COO) art. 19010-MJS-305
По запросу
4
NUT, SETTING (6MM) art. 19014-KEA-003
По запросу
5
CAP, RADIATOR (TOYO) art. 19037-GEE-710
По запросу
6
LABEL, RADIATOR CAP art. 19046-PAA-A00
По запросу
7
RUBBER, RADIATOR MOUNTING art. 19051-MGS-D30
По запросу
8
COLLAR, RADIATOR MOUNTING art. 19052-MGH-640
По запросу
9
TANK, RADIATOR RESERVE (COO) art. 19101-MJS-305
По запросу
10
STAY, RESERVE TANK (UPPER) art. 19102-MJS-J70
По запросу
11
GUARD, RESERVE TANK art. 19103-MGS-D70
По запросу
12
STAY, RESERVE TANK (LOWER) art. 19104-MGS-D70
По запросу
13
CAP, RESERVE TANK art. 19109-KPC-640
По запросу
14
CLAMP, WATER HOSE (35MM) art. 19504-MGP-000
По запросу
15
HOSE, RADIATOR (UPPER) art. 19505-MJS-J20
По запросу
16
CLAMP, WATER HOSE art. 19505-ML3-770
По запросу
17
HOSE, RADIATOR (LOWER) art. 19506-MJS-J20
По запросу
18
STAY, RADIATOR (UPPER) art. 19515-MJS-J70
По запросу
19
STAY, RADIATOR (LOWER) art. 19516-MJS-J70
По запросу
20
GROMMET, TOP COVER art. 64315-GB4-000
По запросу
21
BOLT-WASHER (6X12) art. 90120-GHB-601
По запросу
22
WASHER, CHAIN CASE SETTING art. 90522-028-000
По запросу
23
CLIP, HARNESS art. 90683-MGC-920
По запросу
24
CLIP, TUBE (B10) art. 95002-02100
По запросу
25
BULK HOSE, VACUUM (5.5X3000) (5.3X510) art. 95005-55003-20M
По запросу
26
BULK HOSE, VACUUM (5.5X3000) (5.3X630) art. 95005-55003-20M
По запросу
27
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
28
BOLT, FLANGE (6X14) art. 95701-06014-02
По запросу
29
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
30
BOLT, FLANGE (6X25) art. 95701-06025-08
По запросу
31
BOLT, FLANGE (8X20) art. 95701-08020-00
По запросу
32
BOLT, SOCKET (6X16) art. 96600-06016-00
По запросу
33
SHROUD art. 19016-MGS-D31
По запросу
34
FAN, COOLING (TOYO) art. 19020-MGS-D31
По запросу
35
MOTOR ASSY., FAN art. 19080-MGS-D31
По запросу
36
SCREW-WASHER (4X6) art. 93891-04006-07
По запросу
37
NUT, FLANGE (3MM) art. 90315-MFL-003
По запросу
Другие схемы модели
Радиатор
