модель 2019 года
- Модель CB500X
- Код модели CB500X AC

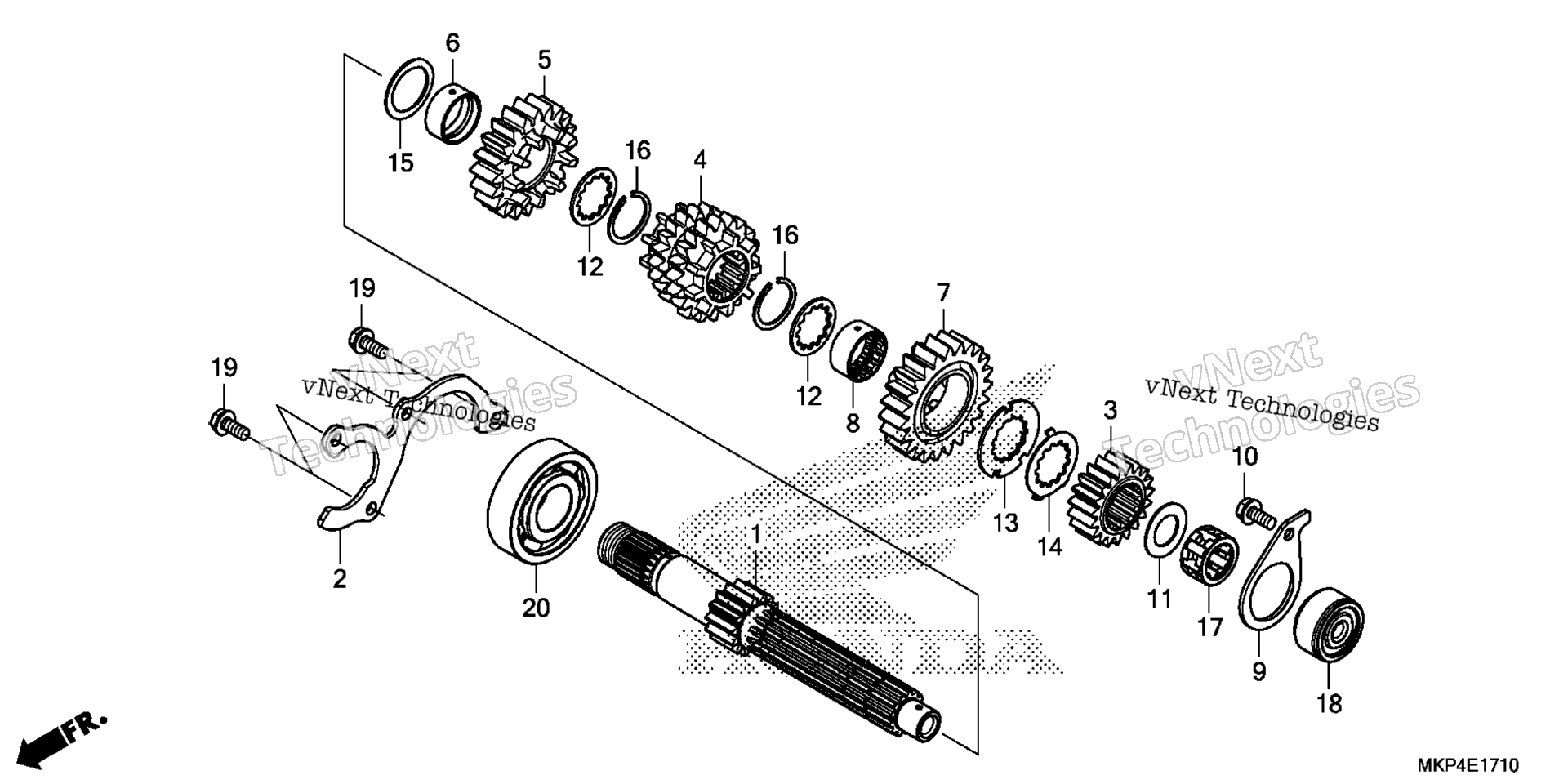

Схема трансмиссии (MAINSHAFT) для CB500X AC
Схема
Детали
Номер
Наименование детали
Цена
1
MAINSHAFT (14T) art. 23211-MKP-D00
По запросу
2
PLATE, BEARING SETTING art. 23212-MGZ-J00
По запросу
3
GEAR, MAINSHAFT SECOND (19T) art. 23431-MKP-D00
По запросу
4
GEAR, MAINSHAFT THIRD & FOURTH (20T/20T) art. 23451-MKP-D00
По запросу
5
GEAR, MAINSHAFT FIFTH (20T) art. 23491-MKP-D00
По запросу
6
COLLAR (25X28X12) art. 23492-MGZ-J00
По запросу
7
GEAR, MAINSHAFT SIXTH (23T) art. 23511-MKP-D00
По запросу
8
COLLAR, SPLINE (25X28X13) art. 23512-MV9-670
По запросу
9
PLATE, BEARING SETTING art. 23531-MGZ-J00
По запросу
10
BOLT, FLANGE (6X14) (NSHF) art. 90005-MGZ-J00
По запросу
11
WASHER, THRUST (17.2MM) art. 90403-KE7-000
По запросу
12
WASHER, SPLINE (25X31X1.5) art. 90451-KY2-000
По запросу
13
WASHER, SPLINE (25X42X1.6) art. 90454-KYJ-900
По запросу
14
WASHER, LOCK (25MM) art. 90455-KYJ-900
По запросу
15
WASHER, THRUST (25MM) art. 90456-MA6-000
По запросу
16
CIRCLIP (25MM) art. 90601-107-000
По запросу
17
BEARING, NEEDLE (17X27X14.8) (TOYO) art. 91022-MN4-003
По запросу
18
OUTER, NEEDLE BEARING art. 91023-MN4-003
По запросу
19
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
20
BEARING, RADIAL BALL (6305) art. 96100-63050-00
По запросу
