модель 2019 года
- Модель CB500X
- Код модели CB500X AC

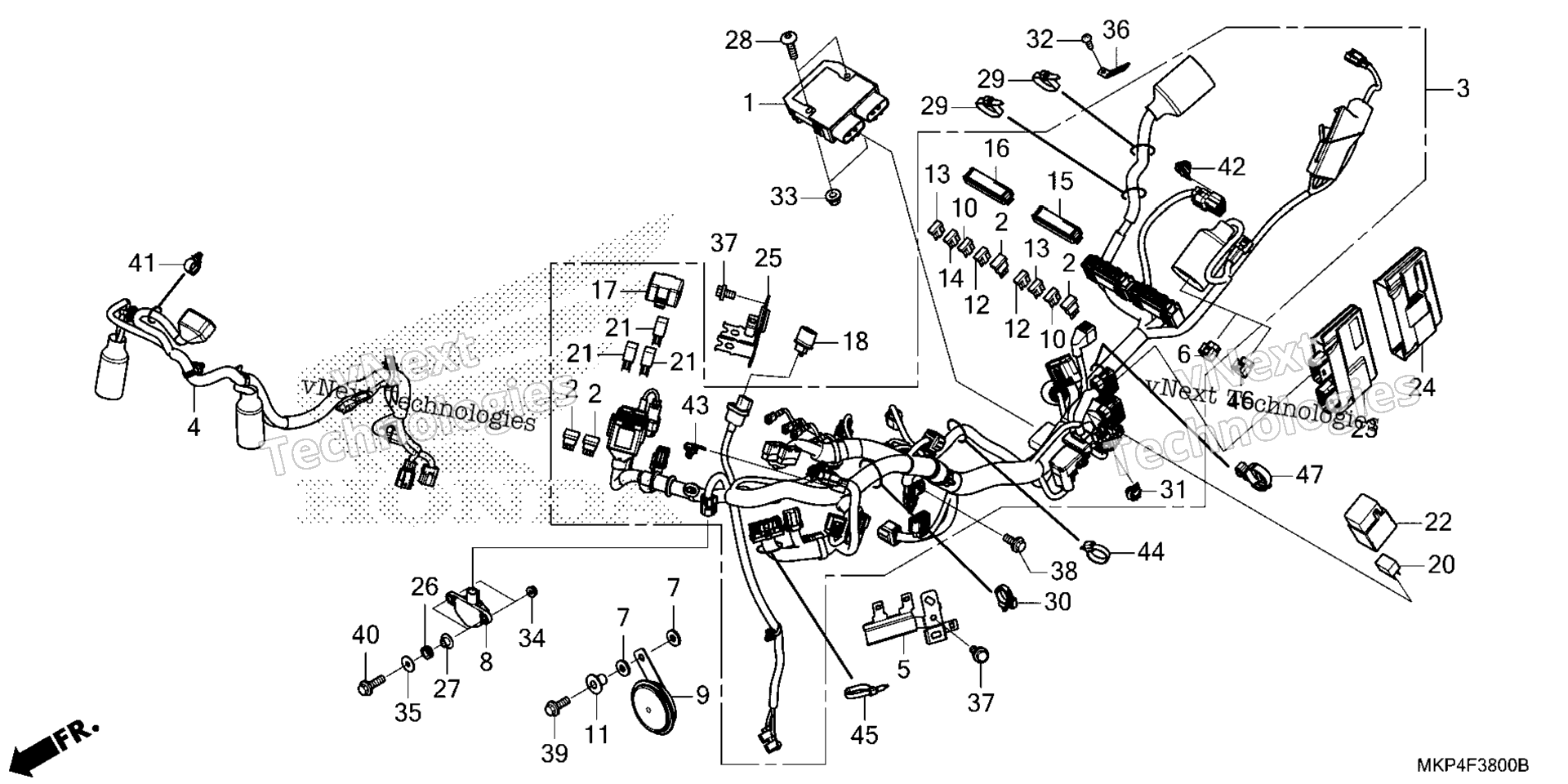

Схема жгута проводов для CB500X AC
Схема
Детали
Номер
Наименование детали
Цена
1
RECTIFIER ASSY., REGULATE art. 31600-MKN-D51
По запросу
2
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
3
WIRE HARNESS art. 32100-MKP-A90
По запросу
4
SUB-HARNESS, FR. art. 32103-MKP-A80
По запросу
5
STAY, CONNECTOR art. 32206-MGZ-J00
По запросу
6
CAP, DUMMY (6P) (RED) art. 91771-MKK-H11
По запросу
7
RUBBER, TAILLIGHT BRACKET art. 33714-KL3-620
По запросу
8
SENSOR ASSY., BANK ANGLE art. 35160-MGS-D31
По запросу
9
HORN (HIGH) art. 38110-MGZ-J01
По запросу
10
FUSE, BLADE (7.5A) art. 38221-SNA-A31
По запросу
11
COLLAR, HORN SETTING art. 38117-KFE-701
По запросу
12
FUSE, BLADE (10A) art. 38221-SNA-A41
По запросу
13
FUSE, BLADE (15A) art. 38221-SNA-A51
По запросу
15
COVER (UPPER) art. 38255-MKP-T80
По запросу
16
COVER (UPPER) art. 38256-MKP-A90
По запросу
17
COVER, RELAY BOX art. 38281-MGZ-J01
По запросу
18
RELAY, TURN SIGNAL (LED) art. 38301-KZZ-J01
По запросу
20
RELAY, POWER (MICRO ISO 4P) (OMRON) art. 38501-KWN-901
По запросу
21
RELAY ASSY., POWER (MICRO ISO 4P) art. 38501-MKP-DN1
По запросу
22
COVER, RELAY (2P) art. 38506-KZZ-900
По запросу
23
PGM-FI UNIT art. 38770-MKP-A81
По запросу
24
CUSHION, PGM-FI UNIT art. 38774-MKP-D00
По запросу
25
STAY, RELAY BOX art. 50194-MGZ-J00
По запросу
26
RUBBER, SIDE COVER art. 64535-MFJ-D00
По запросу
27
COLLAR, BANK ANGLE SENSOR art. 90129-MGZ-J00
По запросу
28
SCREW, PAN (6X25) art. 90135-K87-A00
По запросу
30
CLAMP, HARNESS art. 90652-HC4-003
По запросу
31
CLIP, CONNECTOR (DARK BLUE) art. 91535-STK-003
По запросу
32
SCREW, TAPPING (4X12) art. 93903-24380
По запросу
33
NUT, FLANGE (6MM) art. 94050-06070
По запросу
34
NUT, FLANGE (6MM) art. 94050-06080
По запросу
35
WASHER, PLAIN (6MM) art. 94103-06800
По запросу
36
CLIP (4X90) art. 94591-49000
По запросу
37
BOLT, FLANGE (6X10) art. 95701-06010-00
По запросу
38
BOLT, FLANGE (6X14) art. 95701-06014-08
По запросу
39
BOLT, FLANGE (6X20) art. 95701-06020-07
По запросу
40
BOLT, FLANGE (6X22) art. 95701-06022-08
По запросу
41
CLIP, WIRE HARNESS (25MM) art. 90683-SA0-003
По запросу
42
CLIP, CONNECTOR (DARK BROWN) art. 91535-TA0-003
По запросу
43
CLIP, CONNECTOR (BLACK) art. 91565-SEL-003
По запросу
44
BAND, WIRE (95MM) art. 90650-KV6-003
По запросу
