модель 2021 года
- Модель CBF300N
- Код модели CBF300N AC

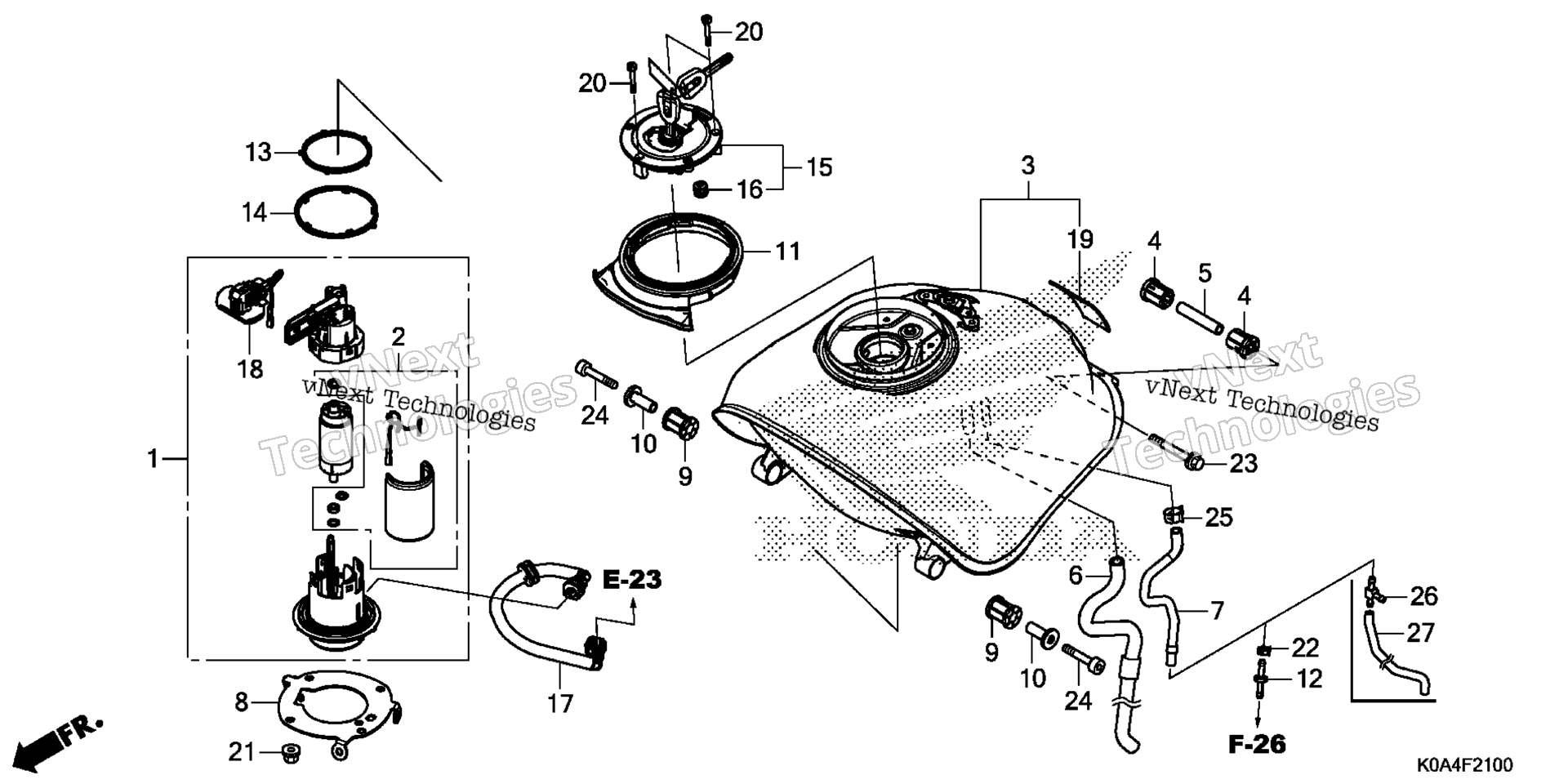

Схема топливного бака для CBF300N AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., FUEL (MSDS) art. 16700-K94-T01
По запросу
2
FILTER SET art. 16707-K94-T01
По запросу
3
TANK ASSY., FUEL art. 17500-K0A-E10
По запросу
4
CUSHION, RR. FUEL TANK PIVOT art. 17506-K94-T00
По запросу
5
COLLAR, TANK SETTING art. 17507-KZZ-900
По запросу
6
TUBE, FUEL DRAIN art. 17525-K94-T00
По запросу
7
TUBE A, CHARGE art. 17526-K0A-A00
По запросу
8
PLATE, SETTING art. 17527-K0A-E10
По запросу
9
RUBBER, FR. TANK MOUNTING art. 17534-K94-T00
По запросу
10
COLLAR art. 17538-KZZ-900
По запросу
11
SEAL, FUEL TANK art. 17545-K94-T00
По запросу
12
JOINT, FUEL TUBE art. 17561-K98-E00
По запросу
13
GASKET, FUEL PUMP art. 17572-GHB-613
По запросу
14
DUST SEAL (OHTSUKA POLY TECH) art. 17573-KPN-A71
По запросу
15
CAP, FUEL FILLER art. 17620-MJE-D04
По запросу
16
SEAL, BREATHER art. 17621-MGP-D62
По запросу
17
HOSE, FUEL FEED art. 17650-K0A-E11
По запросу
18
FUEL UNIT art. 37800-K94-T01
По запросу
19
RUBBER, PROTECTOR art. 81257-K26-B00
По запросу
20
BOLT, SOCKET (4X24) (SUS) art. 90110-MGP-D60
По запросу
21
NUT, FLANGE (6MM) art. 94050-06000
По запросу
22
CLAMP, TUBE (D8) art. 95002-40800-08
По запросу
23
BOLT, FLANGE (6X65) art. 96001-06065-00
По запросу
24
BOLT, SOCKET (6X40) art. 96600-06040-08
По запросу
25
CLAMP, TUBE (D10) art. 95002-41000-08
По запросу
