модель 2021 года
- Модель CBF300N
- Код модели CBF300N AC

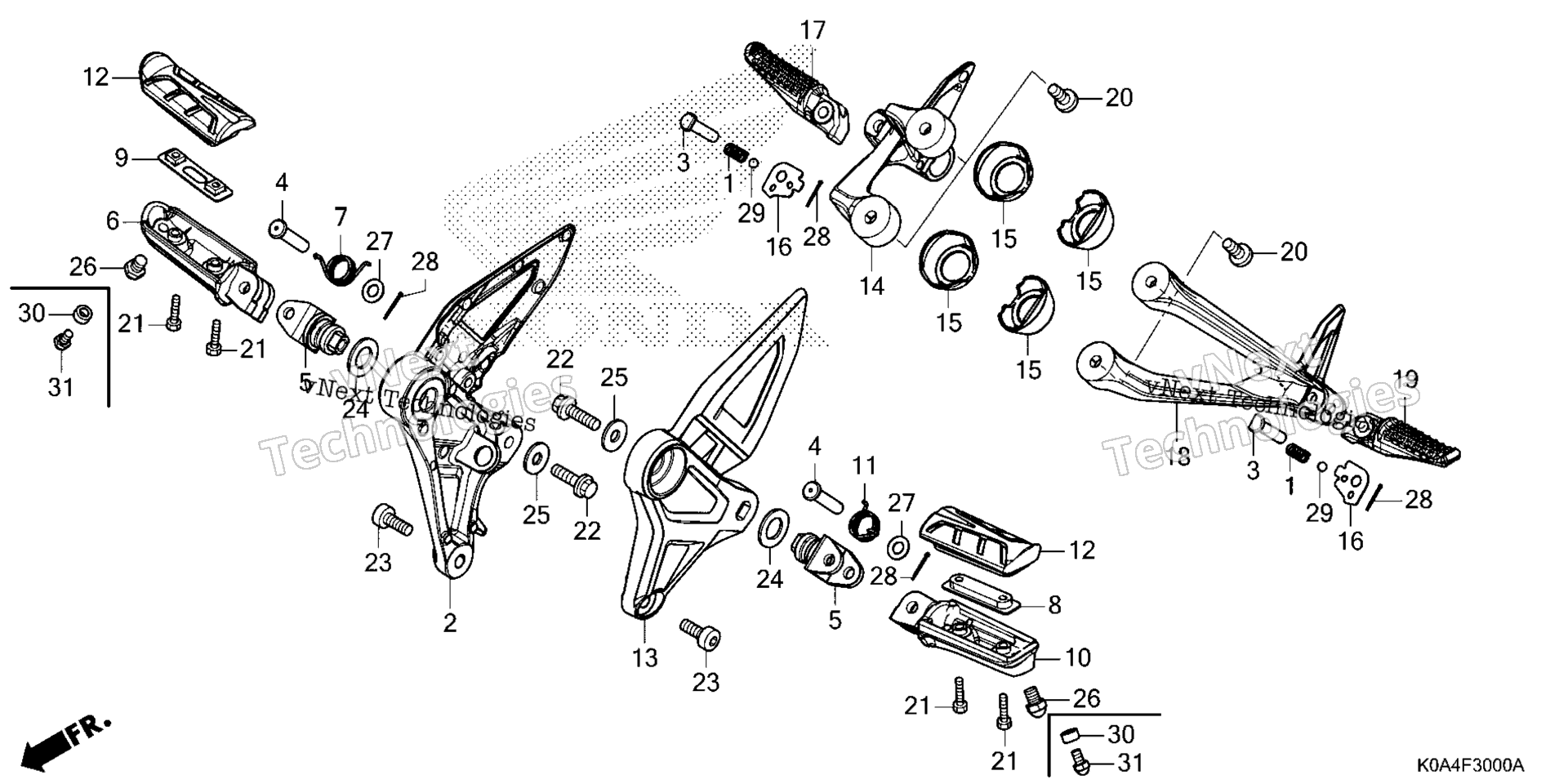

Схема подножка для CBF300N AC
Схема
Детали
Номер
Наименование детали
Цена
1
SPRING, KICK STARTER STOPPER art. 28333-300-000
По запросу
2
HOLDER, R. STEP art. 50600-K94-T00
По запросу
3
PIN, STEP BAR JOINT art. 50603-K94-T00
По запросу
4
PIN, STEP BAR JOINT art. 50603-KB4-000
По запросу
5
BRACKET, MAIN STEP art. 50612-K94-T00
По запросу
6
ARM, R. STEP (COO) art. 50612-KYJ-305
По запросу
7
SPRING, R. STEP RETURN art. 50617-445-840
По запросу
8
PLATE, STEP SETTING art. 50619-K0A-E10
По запросу
9
PLATE, STEP SETTING art. 50619-MM5-000
По запросу
10
ARM, L. STEP (COO) art. 50642-KYJ-305
По запросу
11
SPRING, L. STEP RETURN art. 50644-445-840
По запросу
12
RUBBER, MAIN STEP art. 50661-MJE-D00
По запросу
13
HOLDER, L. STEP art. 50700-K94-T00
По запросу
14
HOLDER, R. PILLION STEP art. 50715-K0A-E10
По запросу
15
COVER, PILLION STEP art. 50716-K0A-E10
По запросу
16
PLATE, PILLION STEP CLICK art. 50718-MN8-000
По запросу
17
ARM, R. PILLION STEP art. 50720-K94-T00
По запросу
18
HOLDER, L. PILLION STEP art. 50725-K94-T00
По запросу
19
ARM, L. PILLION STEP art. 50730-K94-T00
По запросу
20
BOLT, SOCKET (8X20) art. 90106-K94-T00
По запросу
21
BOLT, MAIN STEP RUBBER SETTING art. 90115-MV9-000
По запросу
22
BOLT, FLANGE (8X28) art. 90131-KWN-900
По запросу
23
BOLT, SOCKET (8X22) art. 90161-K94-T00
По запросу
24
WASHER (15.5X27X2.0) art. 90502-K94-T00
По запросу
25
WASHER (8.5X22X2.0) art. 90503-K94-T00
По запросу
26
BOLT, CAP (8X10) art. 92501-08010-0A
По запросу
27
WASHER, PLAIN (8MM) art. 94102-08000
По запросу
28
PIN, SPLIT (1.6X15) art. 94201-16151
По запросу
29
BALL, STEEL (#8) (1/4) art. 96211-08000
По запросу
