модель 2021 года
- Модель CMX500
- Код модели CMX500A AC

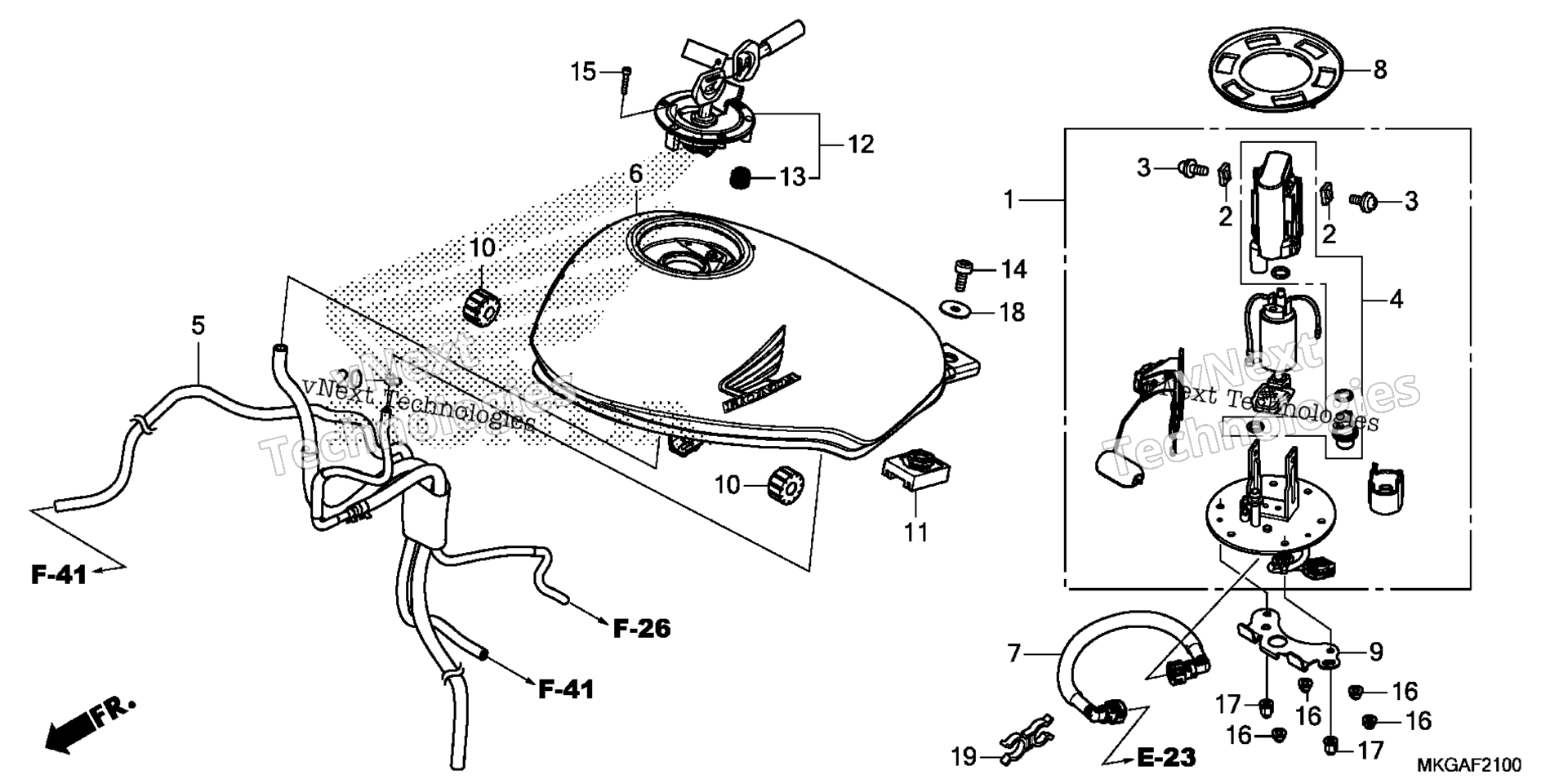

Схема топливной системы TANK / FUEL PUMP для CMX500A AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP UNIT ASSY., FUEL (MSDS) art. 16700-MKG-A03
По запросу
2
STOPPER art. 16711-MGS-D31
По запросу
3
SCREW (4X6.6) art. 16712-MGS-D31
По запросу
4
FILTER ASSY., FUEL art. 16730-MKT-D01
По запросу
5
TUBE ASSY. art. 17417-MKG-L50
По запросу
6
TANK SET, FUEL (TYPE2) (WL) art. 17520-MKG-A20ZD
По запросу
6
TANK SET, FUEL (TYPE1) (WL) art. 17520-MKG-T00ZB
По запросу
7
HOSE, FUEL FEED art. 17570-MKG-A01
По запросу
8
GASKET, BASE art. 17574-KZZ-910
По запросу
9
GUARD, FUEL PUMP art. 17580-MKG-A00
По запросу
10
CUSHION, FR. FUEL TANK art. 17611-KPK-900
По запросу
11
CUSHION, RR. FUEL TANK art. 17613-K87-A00
По запросу
12
CAP, FUEL FILLER art. 17620-KZZ-J03
По запросу
13
SEAL, BREATHER art. 17621-MGP-D62
По запросу
14
BOLT, SOCKET (8X22) art. 90116-MGZ-J00
По запросу
15
BOLT, SOCKET (4X25) (SUS) art. 90120-MJE-D00
По запросу
16
NUT, CAP (6MM) art. 90201-415-000
По запросу
17
NUT, HEX. CAP (6MM) art. 90304-KZZ-900
По запросу
18
WASHER, PLAIN (8MM) art. 90325-KCC-900
По запросу
19
CLAMP, FUEL HOSE (BLACK) art. 91593-MGZ-J01
По запросу
20
CLAMP, TUBE (D8) art. 95002-40800-08
По запросу
