модель 2021 года
- Модель CMX500
- Код модели CMX500A AC

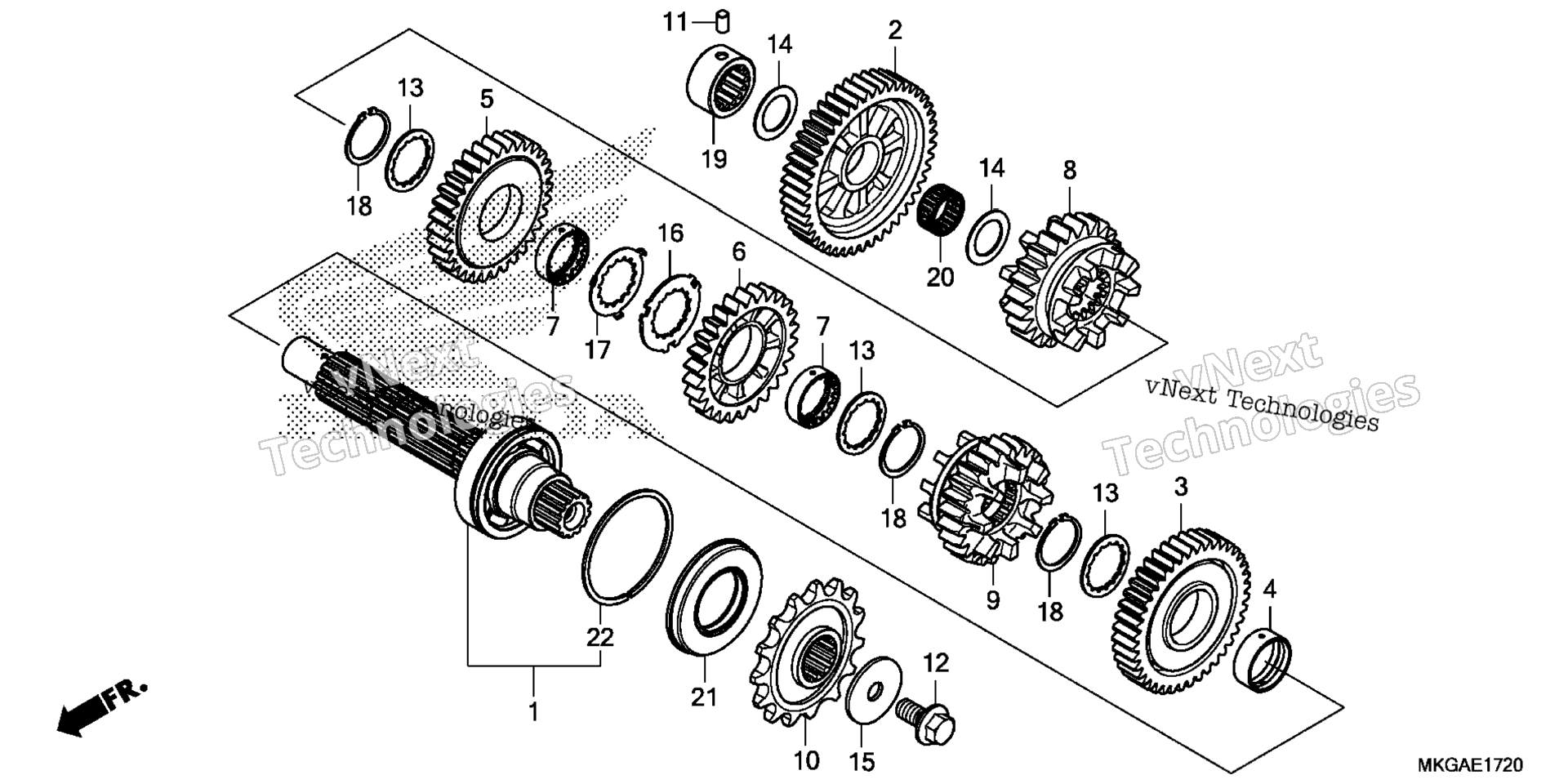

Схема трансмиссии (COUNTERSHAFT) для CMX500A AC
Схема
Детали
Номер
Наименование детали
Цена
1
COUNTERSHAFT art. 23220-MGZ-J01
По запросу
2
GEAR, COUNTERSHAFT FIRST (46T) art. 23421-MKP-D00
По запросу
3
GEAR, COUNTERSHAFT SECOND (40T) art. 23441-MKP-D00
По запросу
4
COLLAR (28MM) art. 23442-ML7-000
По запросу
5
GEAR, COUNTERSHAFT THIRD (32T) art. 23461-MKP-D00
По запросу
6
GEAR, COUNTERSHAFT FOURTH (26T) art. 23481-MKP-D00
По запросу
7
COLLAR, SPLINE (28X31X9) art. 23482-MV9-670
По запросу
8
GEAR, COUNTERSHAFT FIFTH (23T) art. 23501-MKP-D00
По запросу
9
GEAR, COUNTERSHAFT SIXTH (24T) art. 23521-MKP-D00
По запросу
10
SPROCKET, DRIVE (15T) art. 23801-MKP-D00
По запросу
11
PIN, GEARSHIFT FORK GUIDE art. 24261-283-000
По запросу
12
BOLT, SPECIAL (10MM) art. 90037-422-003
По запросу
13
WASHER, SPLINE (28X34X1.5) art. 90452-MR7-000
По запросу
14
WASHER, THRUST (20MM) art. 90454-428-000
По запросу
15
WASHER (10.2MM) art. 90459-438-000
По запросу
16
WASHER, SPLINE (28MM) art. 90463-MR7-000
По запросу
17
WASHER, LOCK (28MM) art. 90464-MR7-000
По запросу
18
CIRCLIP (28MM) art. 90603-MN4-000
По запросу
19
BEARING, NEEDLE (20X34X16.8) (NTN) art. 91023-MKP-D01
По запросу
20
BEARING, NEEDLE (20X24X11) art. 91026-MGZ-J00
По запросу
20
BEARING, NEEDLE (20X24X11) art. 91026-MKP-DN1
По запросу
21
OIL SEAL (34X62X8) art. 91207-KT8-003
По запросу
22
RING, SNAP (62MM) art. 94560-62200
По запросу
