модель 2021 года
- Модель GROM 125
- Код модели CT125A AC

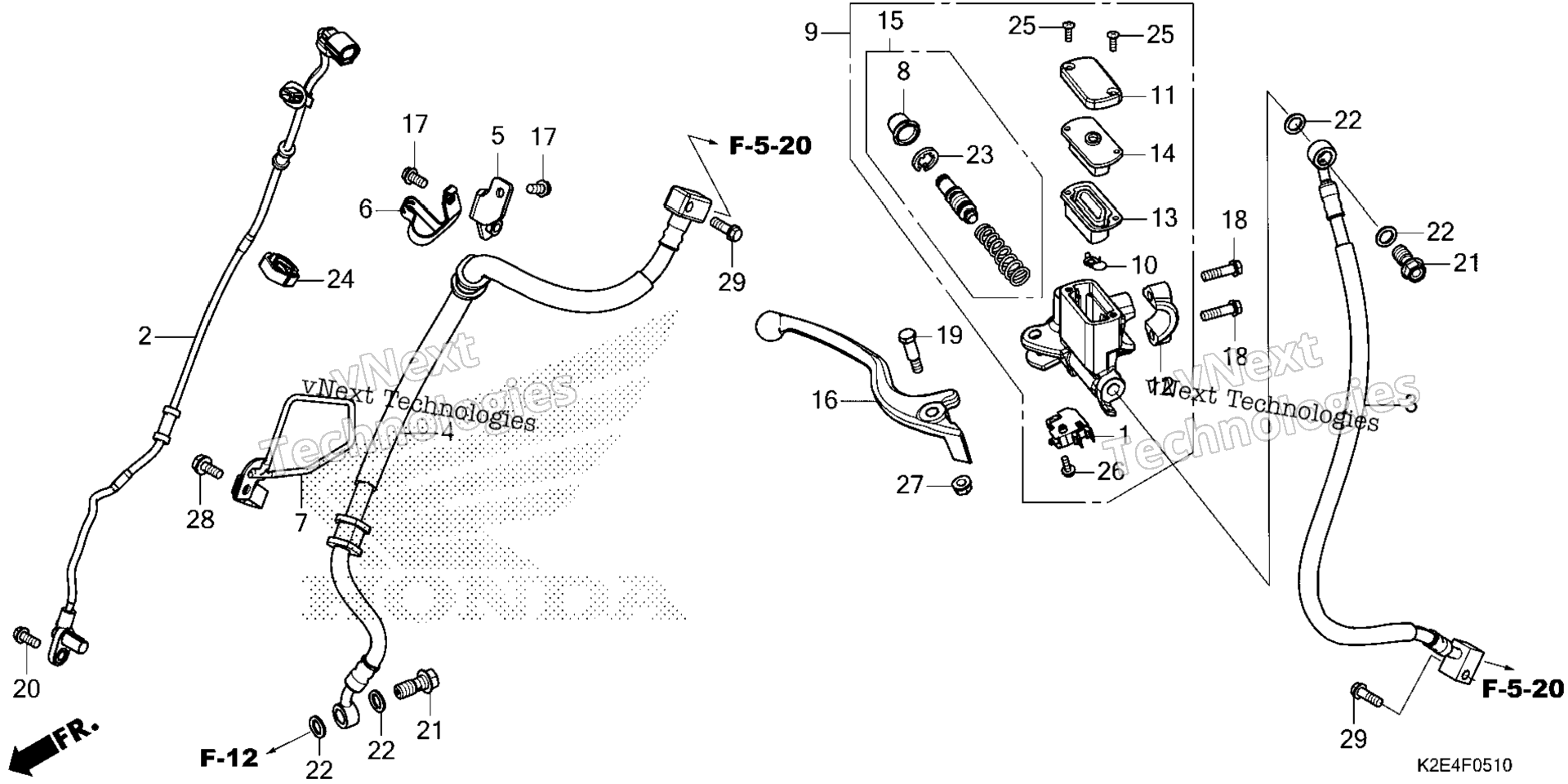

Схема переднего главного цилиндра тормоза для CT125A AC
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP art. 35340-MGS-D31
По запросу
2
SENSOR, FR. WHEEL SPEED art. 38520-K2E-T01
По запросу
3
HOSE A, FR. BRAKE (NICHIRIN) art. 45125-K2E-T01
По запросу
4
HOSE B, FR. BRAKE (NICHIRIN) art. 45128-K2E-T01
По запросу
5
STAY, FR. BRAKE HOSE art. 45156-K2E-T00
По запросу
6
CLAMP A, FR. BRAKE HOSE art. 45157-K2E-T00
По запросу
7
CLAMP B, FR. BRAKE HOSE art. 45158-K2E-T00
По запросу
8
BOOT art. 45504-410-003
По запросу
9
MASTER CYLINDER SUB-ASSY., FR. BRAKE (NISSIN) art. 45510-K0F-A01
По запросу
10
PROTECTOR art. 45512-MA6-006
По запросу
11
CAP, MASTER CYLINDER art. 45513-KWN-671
По запросу
12
HOLDER, MASTER CYLINDER art. 45517-166-006
По запросу
13
DIAPHRAGM art. 45520-GW0-911
По запросу
14
PLATE, DIAPHRAGM art. 45521-GW0-911
По запросу
15
MASTER CYLINDER SET art. 45530-471-831
По запросу
16
LEVER, R. HANDLEBAR art. 53175-KYT-922
По запросу
17
BOLT, FLANGE (6X12) art. 90013-GHB-610
По запросу
18
BOLT, FLANGE (6X22) art. 90013-GHB-660
По запросу
19
BOLT, HANDLE LEVER PIVOT art. 90114-KGH-900
По запросу
20
BOLT, FLANGE (6X14) art. 90117-KZZ-J80
По запросу
21
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
22
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
23
CIRCLIP art. 90651-MA5-671
По запросу
24
CLAMP, HARNESS art. 90690-MEF-800
По запросу
25
SCREW, FLAT (4X12) art. 93600-04012-0G
По запросу
26
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
27
NUT, FLANGE (6MM) art. 94050-06000
По запросу
28
BOLT, FLANGE (6X14) art. 95701-06014-07
По запросу
29
BOLT, FLANGE (6X18) art. 96001-06018-07
По запросу
