модель 2021 года
- Модель GROM 125
- Код модели CT125A AC

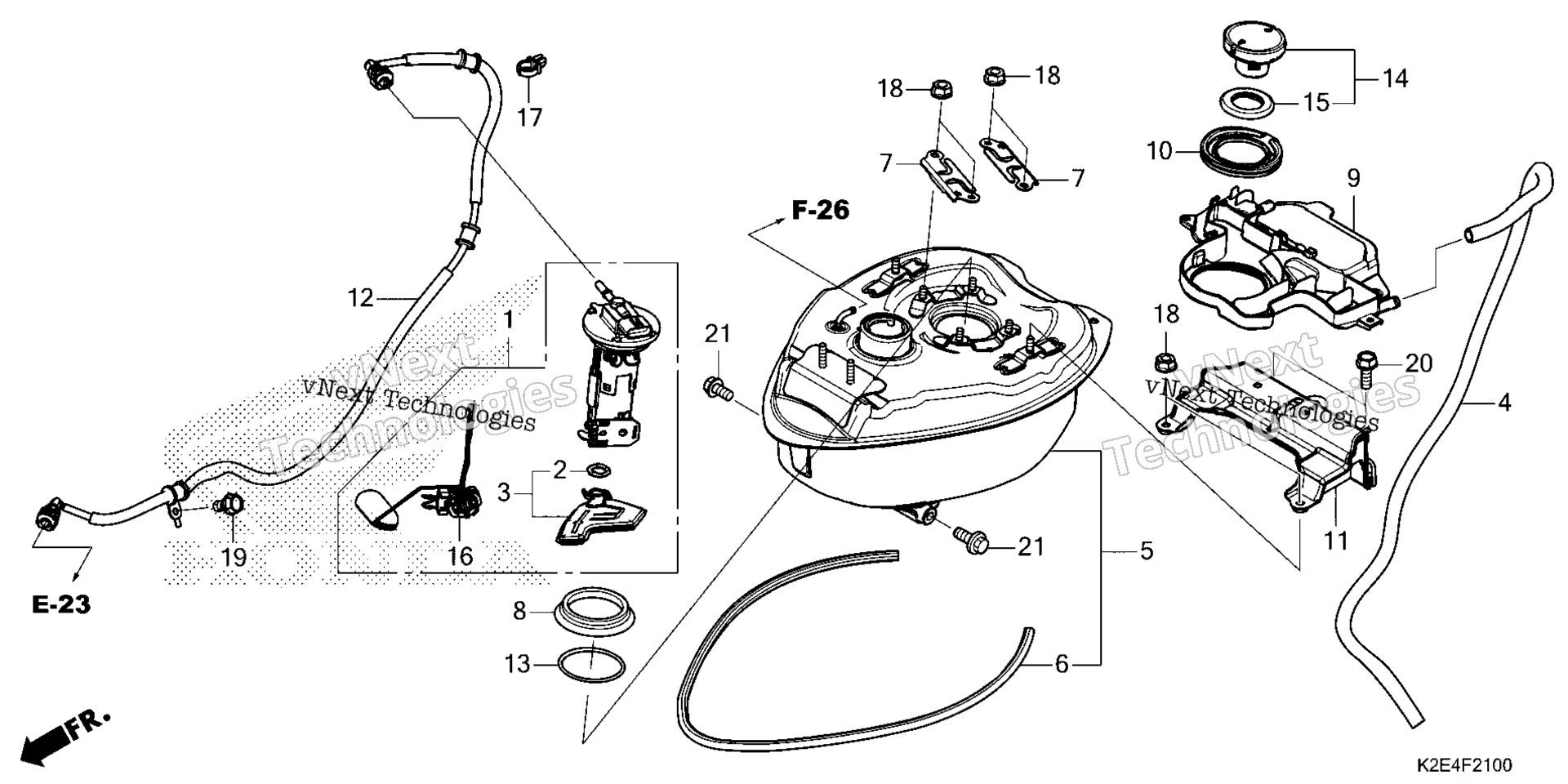

Схема топливной системы TANK / FUEL PUMP для CT125A AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP UNIT ASSY., FUEL (MITSUBA) (MSDS) art. 16700-K2E-T01
По запросу
2
O-RING (P7) art. 16706-KVB-S51
По запросу
3
FILTER SET art. 16707-KZV-T01
По запросу
4
TUBE, FUEL DRAIN art. 17417-K2E-T00
По запросу
5
TANK ASSY., FUEL *R354* (GLOWING RED) art. 17500-K2E-T00ZB
По запросу
6
RUBBER, FUEL TANK art. 17511-K2E-T00
По запросу
7
RETAINER, FUEL PUMP art. 17517-GGL-J00
По запросу
8
DUST SEAL (OHTUKA POLY-TECH) art. 17518-GHB-601
По запросу
9
TRAY, FUEL art. 17525-K2E-T00
По запросу
10
RUBBER, FUEL SEAL art. 17527-KZR-600
По запросу
11
PLATE, SEAT MOUNTING art. 17535-K2E-T00
По запросу
12
HOSE, FUEL FEED (SUMITOMO RIKO) art. 17570-K2E-T01
По запросу
13
O-RING, FUEL PUMP (ARAI) art. 17572-GHB-601
По запросу
14
CAP, FUEL FILLER art. 17620-K01-902
По запросу
15
GASKET, FUEL FILLER CAP art. 17632-383-832
По запросу
16
FUEL UNIT (NIPPON SEIKI) art. 37800-K2E-T01
По запросу
17
CLIP, WIRE HARNESS art. 90682-735-A01
По запросу
18
NUT, FLANGE (6MM) art. 94050-06000
По запросу
19
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
20
BOLT, FLANGE (6X16) art. 95701-06016-08
По запросу
21
BOLT, FLANGE (8X20) art. 95701-08020-08
По запросу
