модель 2021 года
- Модель XR650
- Код модели XR650L AC

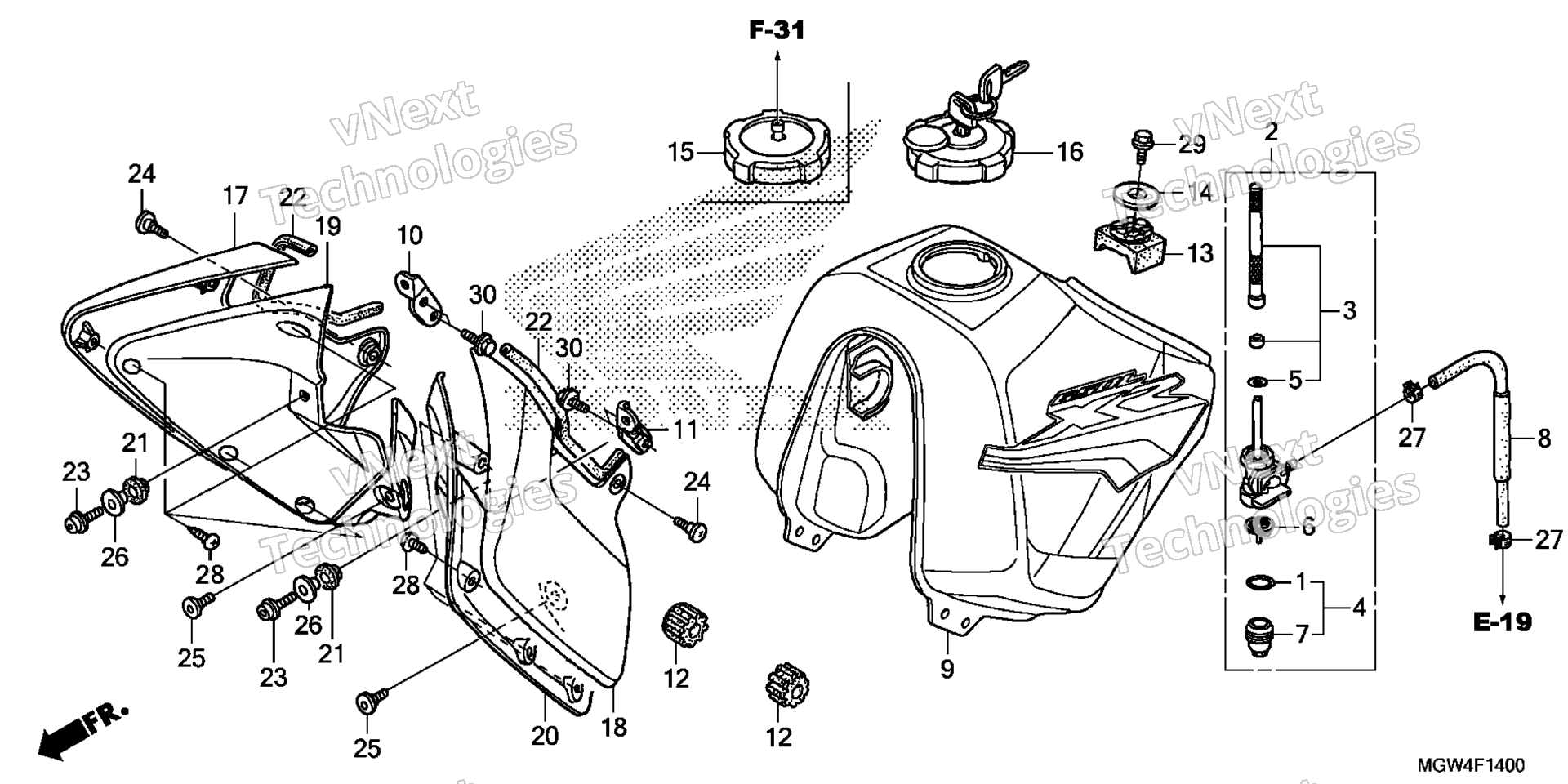

Схема топливного бака для XR650L AC
Схема
Детали
Номер
Наименование детали
Цена
1
O-RING art. 16173-001-004
По запросу
2
PETCOCK ASSY. art. 16950-MY6-791
По запросу
3
SCREEN SET, FUEL STRAINER art. 16952-HA8-005
По запросу
4
CUP SET, FUEL STRAINER art. 16953-GT4-305
По запросу
5
Уплотнительное кольцо 1.3X10.6 Honda art. 16075-GHB-720
от 683 ₽
6
FILTER, CUP art. 16959-471-831
По запросу
7
CUP, FUEL STRAINER art. 16967-GA6-671
По запросу
8
TUBE, FUEL art. 17515-MY6-A80
По запросу
9
TANK SET, FUEL (TYPE1) (WL) art. 17520-MGW-L60ZB
По запросу
10
STAY, R. SHROUD (INNER) art. 17523-MY6-700
По запросу
11
STAY, L. SHROUD (INNER) art. 17524-MY6-700
По запросу
12
CUSHION, FR. FUEL TANK art. 17611-MG2-000
По запросу
13
CUSHION, RR. FUEL TANK art. 17613-MY6-770
По запросу
14
WASHER, TANK MOUNT SETTING art. 17614-MY6-670
По запросу
15
CAP, FUEL FILLER art. 17620-KE1-023
По запросу
17
SHROUD, R. *R134* (FIGHTING RED) art. 19030-MY6-700ZB
По запросу
18
SHROUD, L. *R134* (FIGHTING RED) art. 19040-MY6-700ZB
По запросу
19
PANEL, R. SHROUD (INNER) *NH1* (BLACK) art. 19050-MY6-700ZB
По запросу
20
PANEL, L. SHROUD (INNER) *NH1* (BLACK) art. 19065-MY6-690ZB
По запросу
21
RUBBER, TAILLIGHT SETTING art. 33718-GE2-690
По запросу
22
MOLDING, SHROUD art. 64106-MY6-A00
По запросу
23
BOLT, FLANGE SOCKET (6X18) art. 90004-ML4-610
По запросу
24
SCREW, PAN (6X22) art. 90112-MS2-000
По запросу
25
SCREW, PAN (6X13) art. 90124-MY6-670
По запросу
26
COLLAR (6.6X6.8) art. 90505-MY6-700
По запросу
27
CLAMP, TUBE (12.0) art. 90651-HN6-A51
По запросу
28
SCREW, TAPPING (4X12) art. 93903-24310
По запросу
29
BOLT, FLANGE (6X10) art. 96300-06010-00
По запросу
30
BOLT, FLANGE (6X12) art. 96300-06012-00
По запросу
