модель 2021 года
- Модель XR650
- Код модели XR650L AC

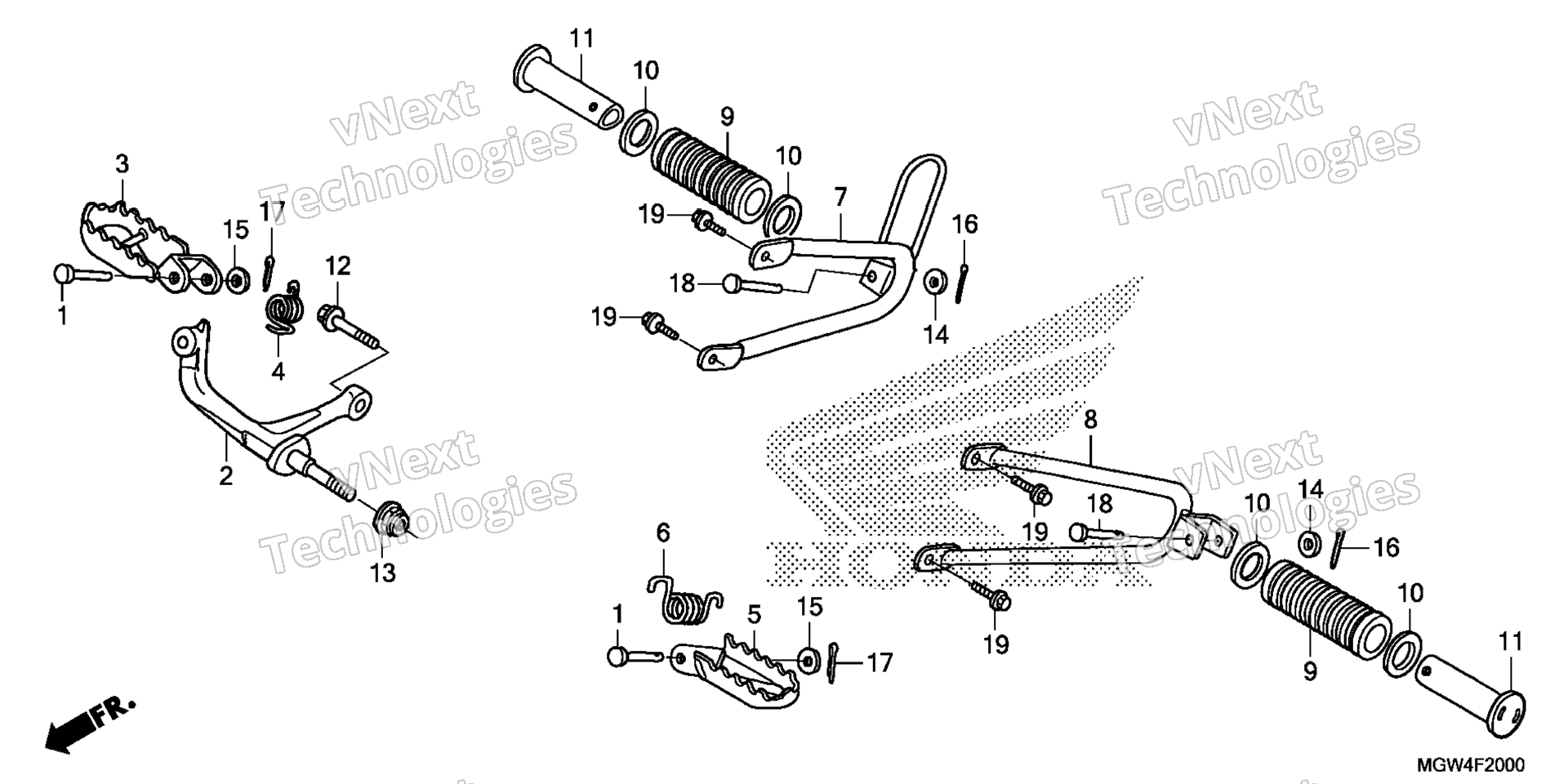

Схема подножка для XR650L AC
Схема
Детали
Номер
Наименование детали
Цена
1
PIN, STEP BAR JOINT art. 50603-033-010
По запросу
2
ARM, R. STEP art. 50615-MGW-305
По запросу
3
STEP, R. (COO) art. 50616-MGW-305
По запросу
4
SPRING, R. STEP RETURN art. 50617-MN1-671
По запросу
5
STEP, L. (COO) art. 50642-MGW-305
По запросу
6
SPRING, L. STEP RETURN art. 50644-KAE-000
По запросу
7
BRACKET, R. PILLION STEP art. 50701-KBR-000
По запросу
8
BRACKET, L. PILLION STEP art. 50702-MY6-670
По запросу
9
RUBBER, PILLION STEP art. 50710-MK5-000
По запросу
10
PLATE, PILLION STEP SIDE art. 50713-KC1-700
По запросу
11
BAR, PILLION STEP art. 50715-KB7-000
По запросу
12
BOLT, FLANGE (10X45) art. 90211-KT0-770
По запросу
13
NUT, U (10MM) (FUSE RASHI) art. 90304-GE8-003
По запросу
14
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
15
WASHER, PLAIN (8MM) art. 94102-08700
По запросу
16
PIN, COTTER (1.6X25) art. 94201-16250
По запросу
17
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
18
PIN A, PILLION STEP art. 95015-81000
По запросу
19
BOLT, FLANGE (8X16) art. 96300-08016-07
По запросу
