модель 2023 года
- Модель CMX300
- Код модели CMX300A A

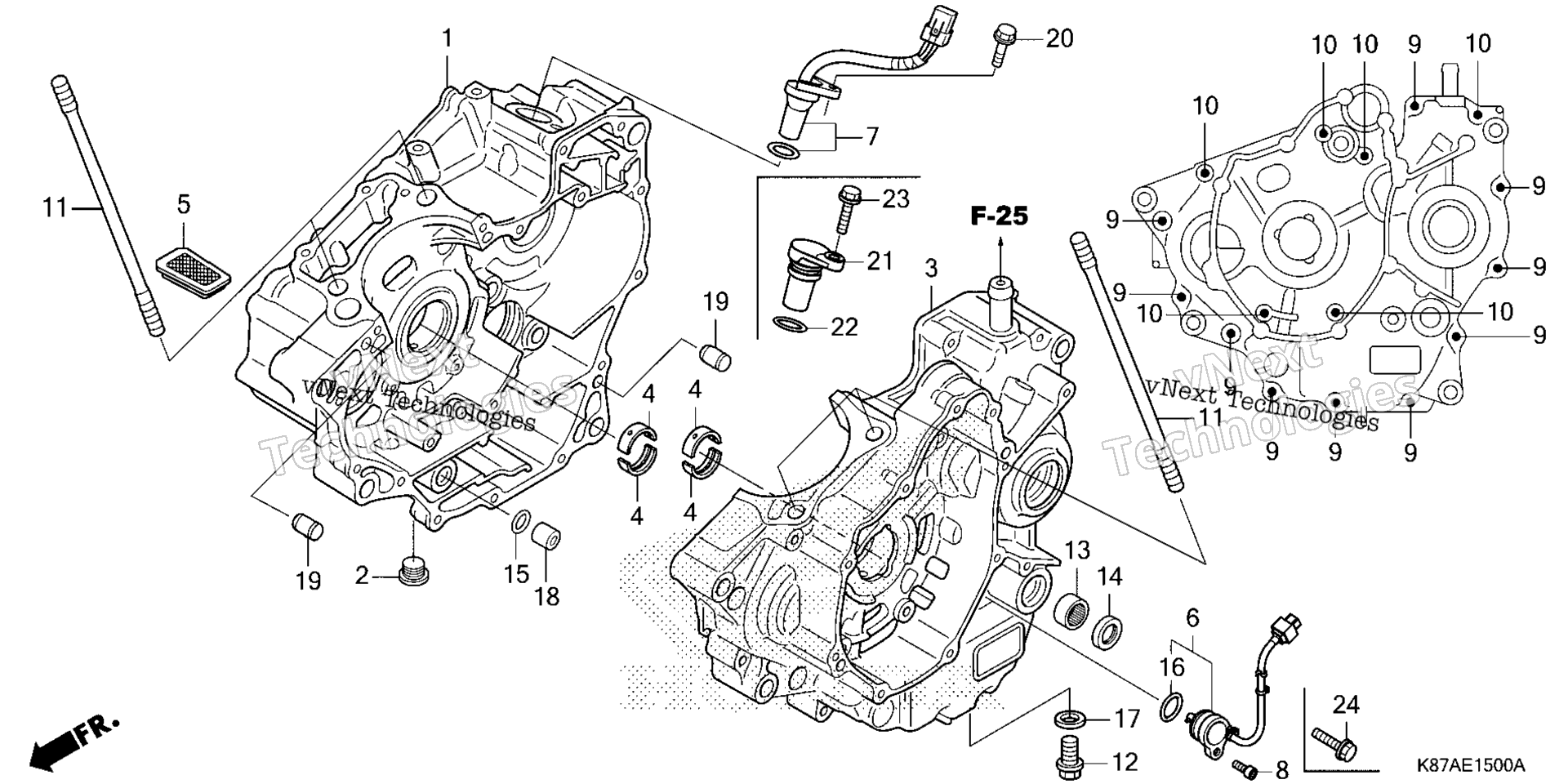

Схема картера для CMX300A A
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE, R. art. 11100-K0A-EB0
По запросу
2
BOLT, SEALING (16MM) art. 11107-KYJ-900
По запросу
3
CRANKCASE, L. art. 11200-K0A-EB0
По запросу
4
BEARING G, CRANKSHAFT (OVER SIZE) (PINK) art. 13318-K33-305
По запросу
4
BEARING F, CRANKSHAFT (OVER SIZE) (YELLOW) art. 13317-K33-305
По запросу
4
BEARING E, CRANKSHAFT (OVER SIZE) (GREEN) art. 13316-K33-305
По запросу
4
BEARING D, CRANKSHAFT (OVER SIZE) (RED) art. 13315-K33-305
По запросу
4
BEARING C, CRANKSHAFT (BROWN) art. 13314-K33-D01
По запросу
4
BEARING B, CRANKSHAFT (BLACK) art. 13313-K33-D01
По запросу
4
BEARING A, CRANKSHAFT (BLUE) art. 13312-K33-D01
По запросу
5
SCREEN, OIL FILTER art. 15421-KYJ-900
По запросу
6
CONTACT ASSY., CHANGE SWITCH art. 35759-K2Y-A01
По запросу
9
BOLT, FLANGE (6X40) (NSHF) art. 90014-KYJ-900
По запросу
10
BOLT, FLANGE (6X70) (NSHF) art. 90016-KYJ-900
По запросу
11
BOLT, STUD (10X178) art. 90032-K33-D00
По запросу
12
BOLT, DRAIN PLUG (12MM) art. 90061-K0A-DB0
По запросу
13
BEARING, NEEDLE (14X20X12) art. 91108-KYJ-711
По запросу
13
BEARING, NEEDLE (14X20X12) art. 91028-MGS-D21
По запросу
14
OIL SEAL (14X22X5) (ARAI) art. 91203-KSP-911
По запросу
15
O-RING (11.8X1.9) art. 91301-KYJ-710
По запросу
16
O-RING (19.4X2.3) art. 91305-K0N-D00
По запросу
17
Кольцо 12MM Honda art. 94109-12000
По запросу
18
Палец 12х16 Honda art. 94301-12160
от 326 ₽
19
PIN B, DOWEL (8X14) art. 94302-08140
По запросу
21
CAP, CRANKCASE art. 11109-K0A-DB0
По запросу
22
O-RING (17.8X2.4) art. 91301-K0A-DB0
По запросу
23
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
24
BOLT, FLANGE (6X20) art. 95702-06020-08
По запросу
